Dieses Produkt wurde für eine 24V AC Klasse II Spannungsversorgung entwickelt. Ein
einzelner Transformator kann für die Versorgung von mehreren Controllern und/ oder
Feldgeräten (z.B. Aktuatoren) benutzt werden, sofern folgende Bedingungen erfüllt
werden:
-
Alle
Geräte
(Verpolung) zwischen den Geräten können schnell zur Beschädigung von Geräten
und Transformatoren führen.
-
Der Transformatorleistung ist genügend groß (inklusive Leitungsverlusten)
-
Die richtige Polarität wurde beachtet.
-

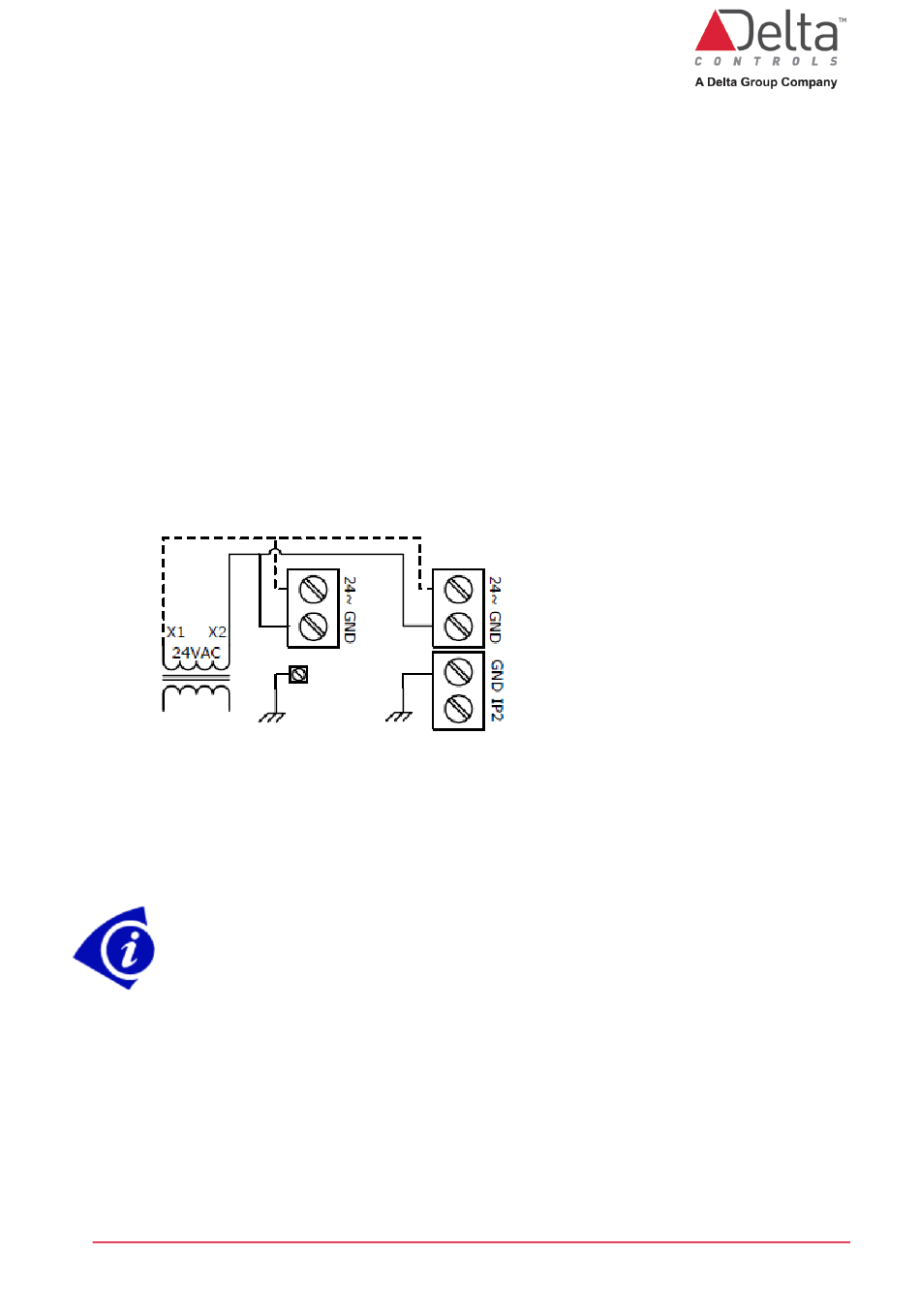

Jeder Controller ist, wie im untenstehenden Diagramm, geerdet. Dies ist zum
Schutz der Geräte, sowie zur Sicherung einer Bezugsmasse für die RS485
Kommunikation nötig.
-
Der Transformator ist sekundärseitig für die max. Auslastung von 4A
(bei Klasse II) gesichert.
Erden an der
Erdungsklemme
Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene
GND-Klemme geerdet ist. Ohne diese Erdung können Kommunikations-
probleme auftreten.
DE-eBCON Installationsanleitung.docx
MÜSSEN
halbwellengleichgerichtet
Wenn keine Erdungsklemme
vorhanden ist, dann eine der
GND-Klemmen zur Erdung
verwenden
sein.
Kabelkreuzungen
Seite 12 von 20
