Spannungsversorgung AC 24 V ~
Gerät anschließen
o

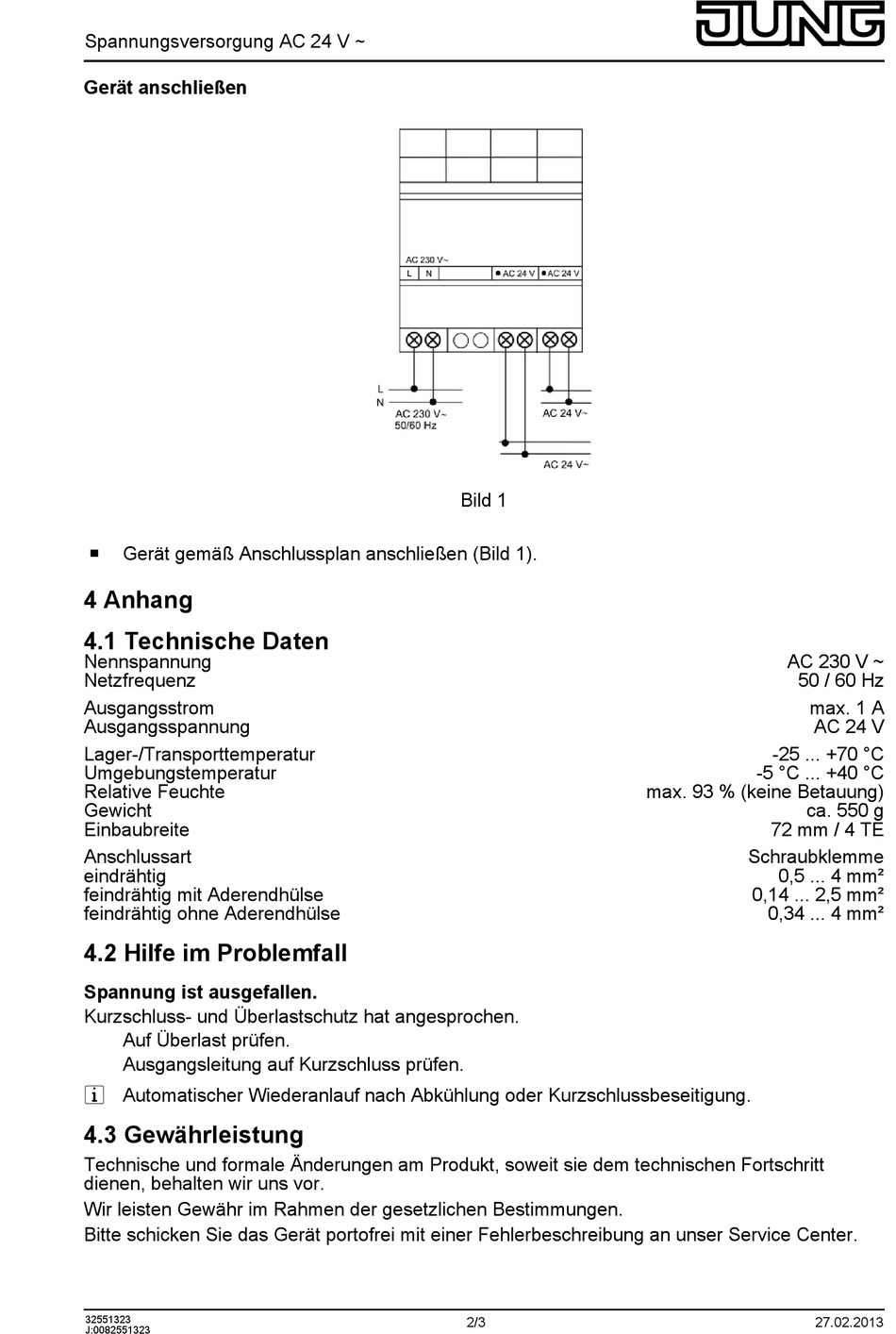

Gerät gemäß Anschlussplan anschließen (Bild 1).
4 Anhang
4.1 Technische Daten
Nennspannung
Netzfrequenz
Ausgangsstrom
Ausgangsspannung
Lager-/Transporttemperatur
Umgebungstemperatur
Relative Feuchte
Gewicht
Einbaubreite
Anschlussart
eindrähtig
feindrähtig mit Aderendhülse
feindrähtig ohne Aderendhülse
4.2 Hilfe im Problemfall
Spannung ist ausgefallen.
Kurzschluss- und Überlastschutz hat angesprochen.
Auf Überlast prüfen.
Ausgangsleitung auf Kurzschluss prüfen.
i Automatischer Wiederanlauf nach Abkühlung oder Kurzschlussbeseitigung.
4.3 Gewährleistung
Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt
dienen, behalten wir uns vor.
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.
Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unser Service Center.
32551323
J:0082551323
Bild 1
2/3
AC 230 V ~
50 / 60 Hz
max. 1 A
AC 24 V
-25 ... +70 °C
-5 °C ... +40 °C
max. 93 % (keine Betauung)
ca. 550 g
72 mm / 4 TE
Schraubklemme
0,5 ... 4 mm²
0,14 ... 2,5 mm²
0,34 ... 4 mm²
27.02.2013
