Seite 1

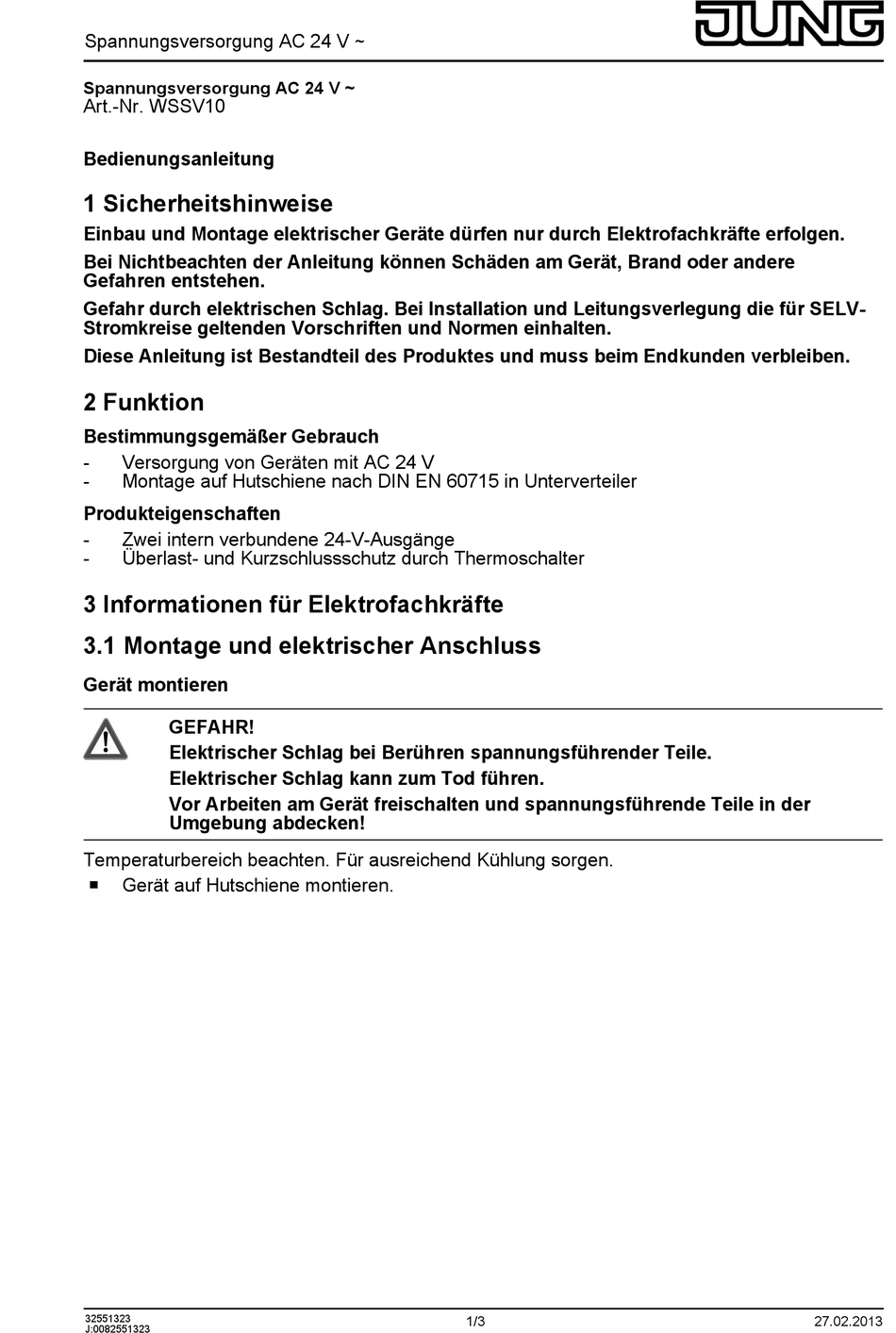

Spannungsversorgung AC 24 V ~ Spannungsversorgung AC 24 V ~ Art.-Nr. WSSV10 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV- Stromkreise geltenden Vorschriften und Normen einhalten.
Seite 2
Spannungsversorgung AC 24 V ~ Gerät anschließen Bild 1 Gerät gemäß Anschlussplan anschließen (Bild 1). 4 Anhang 4.1 Technische Daten Nennspannung AC 230 V ~ Netzfrequenz 50 / 60 Hz Ausgangsstrom max. 1 A Ausgangsspannung AC 24 V Lager-/Transporttemperatur -25 ... +70 °C Umgebungstemperatur -5 °C ...
Seite 3
Spannungsversorgung AC 24 V ~ ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-2 04 kundencenter@jung.de www.jung.de Service Center Kupferstr. 17-19 44532 Lünen Germany 32551323 27.02.2013 J:0082551323...
