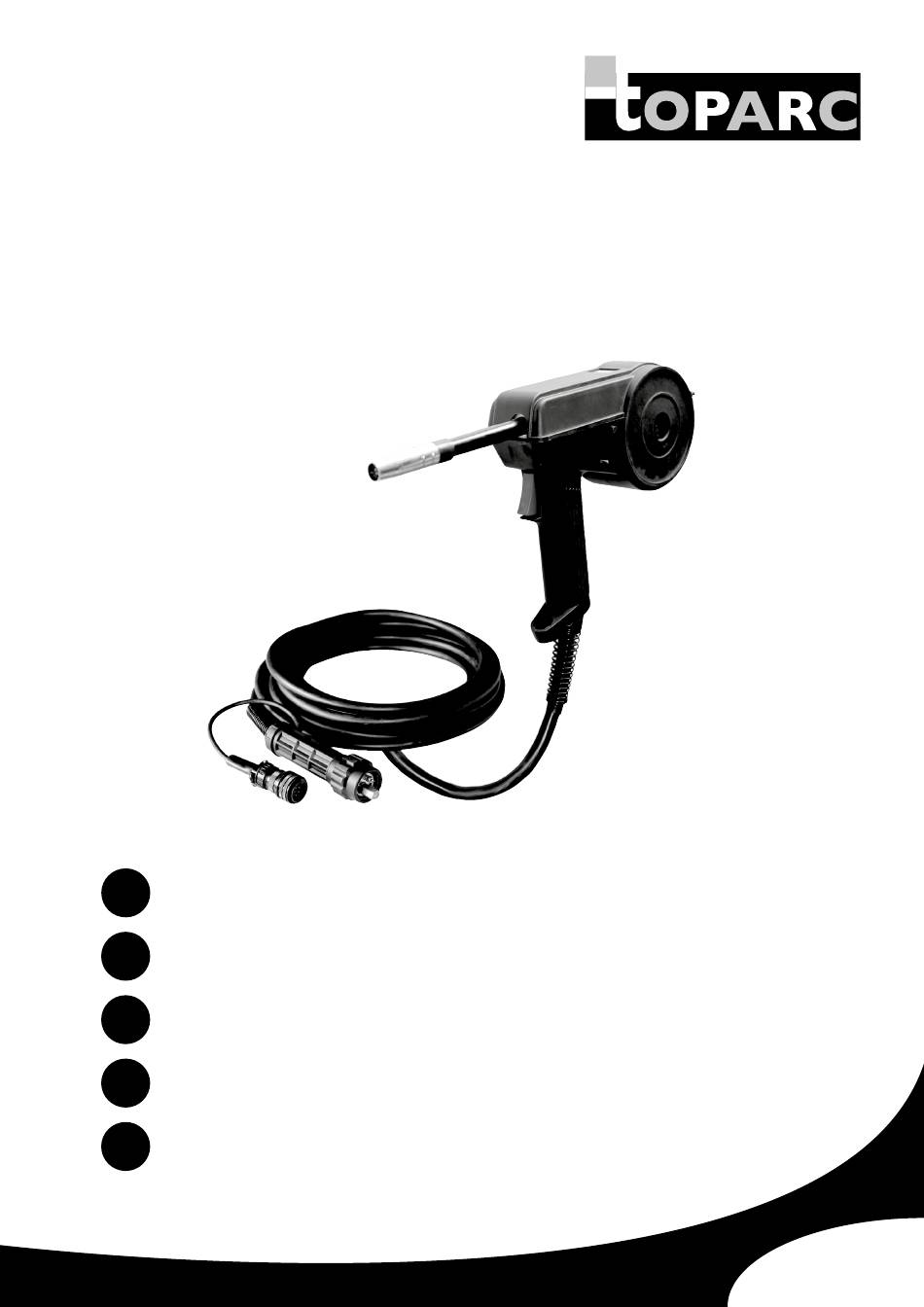

  • Seite 1 02-06 07-11 SPOOL GUN 12-16 17-21 22-26 V4 _ 17/10/2017...

  • Seite 12: Sicherheitshinweise

    Vertrauen. Um das Gerät optimal nutzen zu können, lesen Sie bitte die Betriebsanleitung sorgfältig durch. SICHERHEITSHINWEISE • Vor der Inbetriebnahme des Spool Gun lesen Sie bitte sorgfältig folgende Sicherheitshinweise und erkundigen sie sich auch über die im Zusammenhang stehenden Ausrüstungen (Schweißgerät, Drahtvorschub, Schutzgas) um den sicheren Betrieb zu gewährleisten.

  • Seite 13: Funktion

    Schweißleistung (Gerät) einstellen, Gasflasche aufdrehen und Gasmenge einstellen, sowie Fördergeschwindigkeit einstellen. SCHALTPLÄNE • Anschlußschema (alternativ) Brennertaster Potentiometer Motor • 7-poliger Stecker Anschlußpin Funktion Farbe Potentiometer (2) Gelb Brennertaster Schwarz Potentiometer (1) Blau Potentiometer (3) Braun Spool gun Motor (-) Grün Spool gun Motor (+) Brennertaster Weiss...

  • Seite 14: Explosionszeichnung

    5. Einstellschraube Drahtandruck Der Draht soll gegen leichten Widerstand noch gleichmäßig gefördert werden ohne durch zu rutschen. 6. Brennerhals-Klemmschraube Schraube lösen um Brennerhals zu entfernen. 7. Potentiometerknopf Drahtgeschwindigkeit • SPOOL GUN Pos. Beschreibung Pos. Beschreibung Griffschale links Bolzen Andruckarm...
  • Seite 15 Schutz gegen Spritzer zu verwenden. • Nach Beendigung der Schweißarbeiten Pistole reinigen und sicher aufbewahren. • Wird der Spool Gun Brenner für einen längeren Zeitraum nicht benutzt wird empfohlen den Schweißdraht zu entfer- nen um Korrosion vorzubeugen. • Zur Sicherheit und Gewährleistung gleichbleibend guter Schweißergebnisse schadhafte oder verschlissene Teile austauschen.

  • Seite 16: Herstellergarantie

    SPOOL GUN Drahttransport unregelmäßig Drahtandruckrolle falsch justiert. Ungleichmäßiger Drahtdurchmesser oder Beschichtung. Drahteinlaufdüse falsch, defekt oder nicht korrekt montiert. Drahtförderrolle falsch, verschlissen oder nicht korrekt montiert. Motor bekommt keine Spannung Drahtförderrolle dreht nicht Anschlußstecker und Kabel prüfen. Spannung 24V DC prüfen.
  • Seite 27 SPOOL GUN NOTE ...........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
