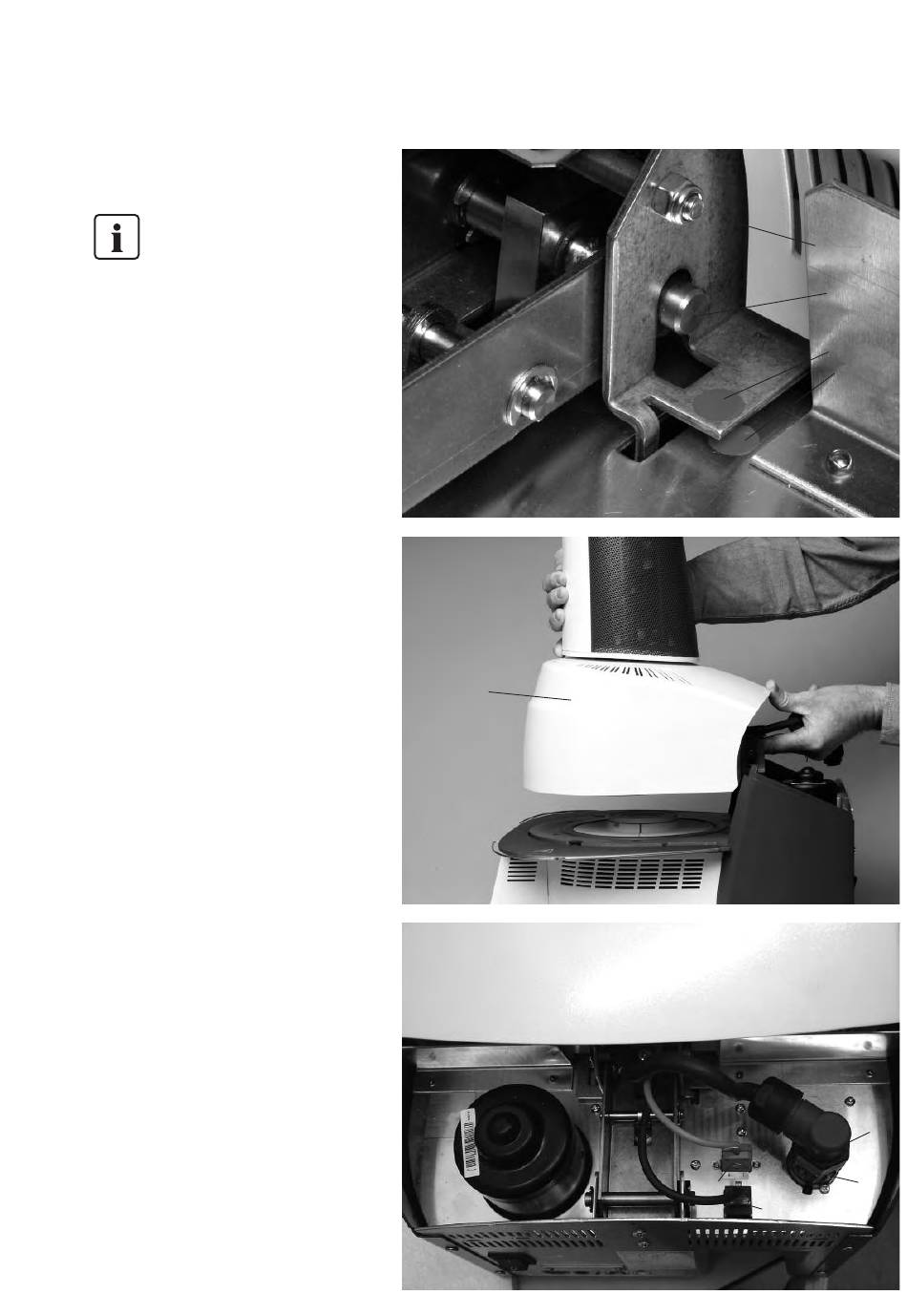

Achten Sie darauf, dass der Montagemarkierung-
Ofenkopf (41) mit dem Montagemarkierung-
Unterteil (42) übereinstimmt.
Bitte achten Sie darauf, dass der Brenn-
tisch (5) durch die Ofenkopfmontage
nicht beschädigt wird.
Schritt 3:
Ofenkopf montieren
Der komplette Ofenkopf (58) kann am einfachsten
montiert werden, wenn das Ofenhinterteil zum
Anwender zeigt. Heben Sie den Ofenkopf mit bei-
den Händen analog dem Bild und setzen Sie den
Ofenkopf auf die Ofenkopfhalterung (43).
Schritt 4:
Anschlüsse herstellen
Verbinden Sie nun die Kabel des Ofenkopfes mit
dem Unterteil. Gehen Sie dabei wie folgt vor:
– Stecker Thermoelement (26) einstecken (auf
richtige Polung achten)
– Stecker Heizung (28) einstecken
– Stecker Pressantrieb (60) einstecken
58
15
54
50
41
42
28
26
27
60
