Metabo UHE 22 Multi Reparaturanleitung Seite 3

Metabo-Service, 338350190-0403

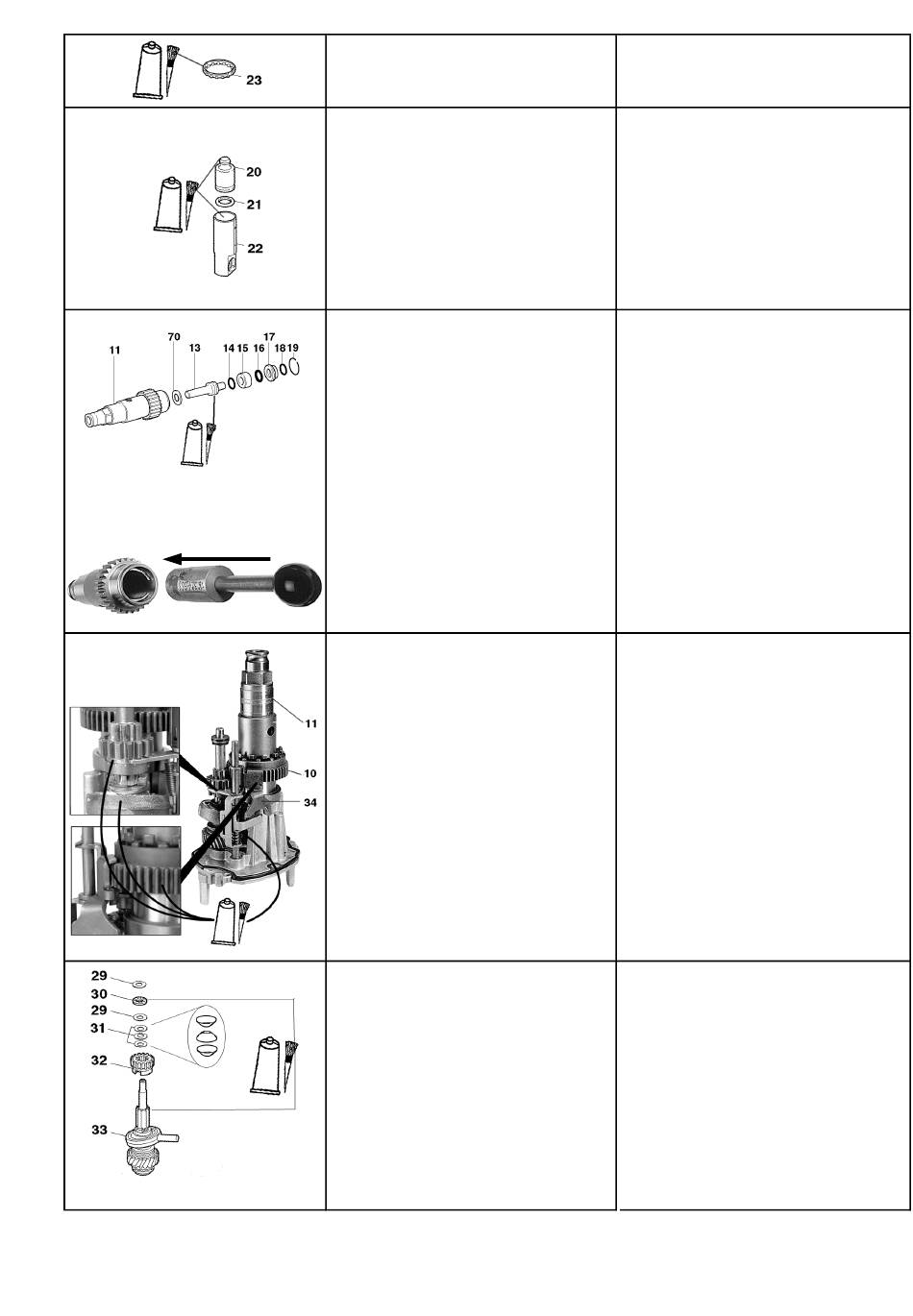

Kugelhalter (23) anbringen. Beachten: Mit den
Kugeln nach unten anbringen.
Erregerbüchse (22) zu 50% mit Fett füllen.
Beachten: das zu verwendende Schmiermittel
entnehmen Sie bitte der Ersatzteilliste.
Den Schläger (20) gut fetten. Beachten: das
zu verwendende Schmiermittel entnehmen
Sie bitte der Ersatzteilliste.
Schläger (20) mit angebrachtem
Profildichtring (21) vollständig in die
Erregerbüchse (22) einschieben.
Bohrhülse (11) zusammenbauen.
Wenn Ring (70) entfernt wurde: wieder
einsetzen.
Döpper (13) mit angebrachtem O-Ring (14)
einsetzen.
Stützring (15) mit angebrachtem O-Ring (16)
einsetzen.
Fängerhülse (17) mit angebrachtem O-Ring (18)
einsetzen.
Den Sprengring (19) einsetzen. Beachten: Die
offene Seite des Sprengrings darf nicht an einer
der 2 seitlichen Bohrhülsenbohrungen zu liegen
kommen.
Den Sprengring (19) mit der Reparatur-
Vorrichtung 16.39.4.663 kräftig einpressen.
Beachten: Den korrekten Sitz des Sprengrings
an den 2 seitlichen Bohrhülsenbohrungen prüfen.
Auf der Innenseite der Bohrhülse (11) einen
Fettfilm aufbringen.
Beachten: das zu verwendende Schmiermittel
entnehmen Sie bitte der Ersatzteilliste.
Die Bohrhülse (11) auf die Erregerbüchse (22)
aufsetzen.
Schiebeblock (10) aufsetzen.
Schaltelement (34) anbringen. Beachten: Auf
den korrekten Sitz an den im Bild
gekennzeichneten Stellen achten.
Hinweis: An den angezeichneten Stelle eine
dicke Fettschicht auftragen. Das zu
verwendende Schmiermittel entnehmen Sie
bitte der Ersatzteilliste.
Tellerfedern aufsetzen.
Beachten: Anbringen wie im Bild gezeigt.
Scheibe (29) leicht fetten und aufsetzen.
Beachten: das zu verwendende Schmiermittel
entnehmen Sie bitte der Ersatzteilliste.
Axial-Nadelkranz (30) aufsetzen.
Scheibe (29) aufsetzen.
UHE 22 Multi, UHE 28 Multi
Attach ball retainer (23).Note: Attach with
balls below.
Fill the exciter bush (22) with grease halfway.
Note: Refer to the replacement-parts list to
determine which lubricant should be used.
Grease the impactor (20) well. Note: Refer to
the replacement-parts list to determine which
lubricant should be used.
Push the impactor (20) with attached profiled
sealing ring (21) all the way into the exciter
bush (22).
Assemble the drill sleeve (11).
Replace ring (70) if it was removed.
Insert header (13) with attached O-ring (14).
Insert supporting ring (15) with attached O-ring
(16).
Insert catcher bush (17) with attached O-ring
(18).
Insert the retaining ring (19). Note: The open side
of the retaining ring should not come to rest on
either of the 2 holes on the side of the drill
sleeve.
Force in the retaining ring (19) using the repair
device 16.39.4.663. Note: Check that the
retaining ring is seated in the correct position with
respect to the 2 holes on the side of the drill
sleeve.
Apply a film of grease to the inside of the drill
sleeve (11).
Note: Refer to the replacement-parts list to
determine which lubricant should be used.
Place the drill sleeve (11) on the exciter bush
(22).
Replace the sliding block (10).
Fit switching element (34). Note: Make sure
that the components are seated correctly at
the points marked in the illustration.
Note: Apply a thick layer of grease at the
points indicated. Refer to the replacement-
parts list to determine which lubricant should
be used.
Place the diaphragm springs in position.
Note: Attach as shown in the illustration.
Apply a small amount of grease to washer
(29) and place in position. Note: Refer to the
replacement-parts list to determine which
lubricant should be used.
Place axial needle roller cage (30) in position.
Place washer (29) in position.
