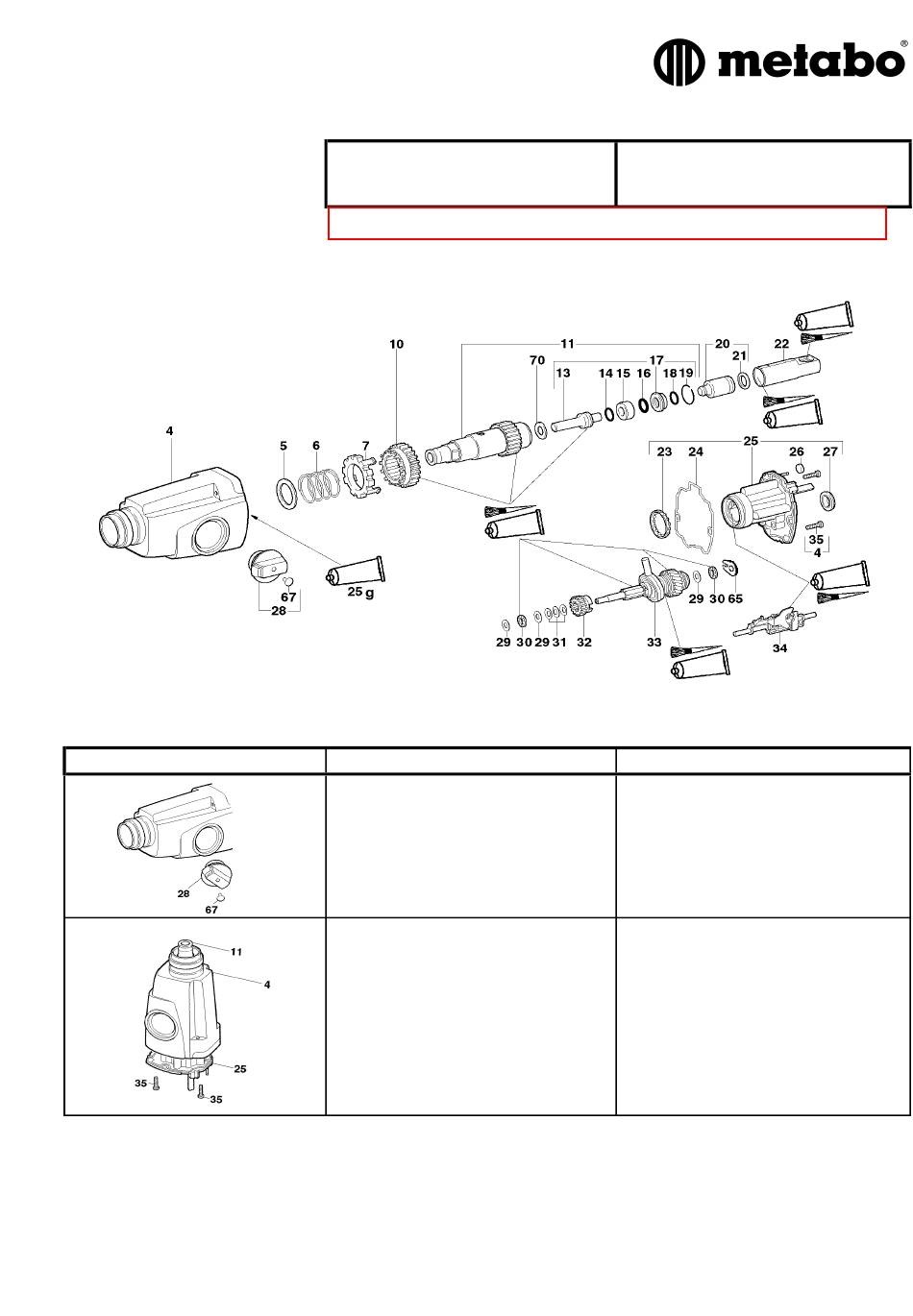

UHE 22 Multi, UHE 28 Multi
Metabo-Service, 338350190-0403
Deutsch
Reparaturanleitung
Getriebe
Die Service-Dokumentation "Allgemeine
Reparatur-Hinweise" müssen beachtet werden.
Getriebe auseinanderbauen
Schaltknopf (28) abnehmen
Plombe (67) entfernen.
Den Sperrknopf des Schaltknopfes (28) komplett
eindrücken und gedrückt halten. Den Schaltknopf
(28) gegen den Uhrzeigersinn in die gezeigte
Position (45°) drehen.
Den Schaltknopf (28) herausziehen.
Getriebegehäuse (4) abnehmen
Schrauben (35) herausschrauben.
Getriebegehäuse (4) auf den Getriebeflasch (25)
stellen.
Mit einer Hand auf die Bohrhülse (11) drücken
und mit der anderen Hand das Getriebegehäuse
(4) nach oben abziehen.
UHE 22 Multi, UHE 28 Multi
English
Repair Instructions for
Gear Unit
Please read and observe the "General Repair
Instructions" service documentation.
Dismantling the gear unit
Remove knob (28)
Remove seal (67).
Press the locking button on the knob (28) all the
way in and hold. Turn the knob (28) in an anti-
clockwise direction to the position shown (45°).
Pull out the knob (28).
Remove the gear housing (4)
Unscrew the screws (35).
Set the gear housing (4) down on the gear
mounting flange (25).
Hold the drill sleeve (11) firmly with one hand and
pull off the gear housing (4) with the other hand.
1 / 4
