Inhaltszusammenfassung für thomann Botex Uni-Dim 1 Professional

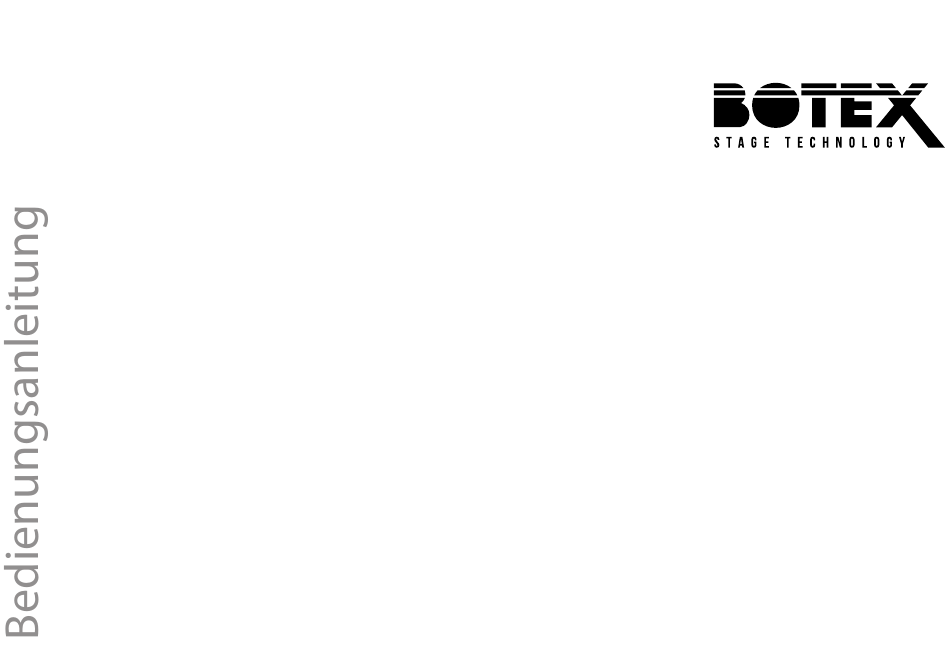

- Seite 1 Uni-Dim 1 Professional Dimmer Digitaler Switcher und Dimmer...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 19.02.2024, ID: 423721 (V3)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................11 Installation und Inbetriebnahme....................12 Anschlüsse und Bedienelemente....................14 Bedienung..............................16 Technische Daten............................ 19 Stecker- und Anschlussbelegungen....................20 Reinigung..............................21 Umweltschutz............................22 Uni-Dim 1 Professional Dimmer Digitaler Switcher und Dimmer...
- Seite 4 Uni-Dim 1 Professional Dimmer Digitaler Switcher und Dimmer...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. Uni-Dim 1 Professional Dimmer Digitaler Switcher und Dimmer...
- Seite 8 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät wurde ausschließlich für den professionellen Einsatz konzipiert und dient zur Gebrauch Regelung der Helligkeit angeschlossener Scheinwerfer. Verwenden Sie das Gerät ausschließ‐ lich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Ver‐ wendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen.
- Seite 9 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen! Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 10 Sicherheitshinweise HINWEIS! Beschädigung des Geräts bei Betrieb unter ungeeigneten Umgebungsbedingungen! Wenn das Gerät unter ungeeigneten Umgebungsbedingungen betrieben wird, kann es beschädigt werden. Betreiben Sie das Gerät ausschließlich in Innenräumen im Rahmen der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanlei‐ tung angegeben sind.
- Seite 11 Leistungsmerkmale Leistungsmerkmale 1 Dimmerkanal, 10 A max. Ausgang: 1 × Schutzkontaktsteckdose Digitales Steuerungssystem Ansteuerung über DMX 512 oder über manuelles Dimmen am Gerät Einstellbares Limit Preheat-Funktion Profilschiene auf Ober- und Unterseite für Gewindeschrauben (M10) Uni-Dim 1 Professional Dimmer Digitaler Switcher und Dimmer...
- Seite 12 Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 13 Installation und Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 14 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö & Uni-Dim 1 Professional Dimmer Digitaler Switcher und Dimmer...
- Seite 15 Anschlüsse und Bedienelemente 1 Display 2 [LOCAL DIM (HTP)] | Dieser Regler stellt die Helligkeit des angeschlossenen Scheinwerfers ein. Er arbeitet nach dem HTP- Prinzip (Highest Takes Precedence), der höchste ausgegebene Wert hat dabei Priorität. 3 [EXTERNAL REMOTE] | Anschluss für den externen Fader, ausgeführt als 3,5-mm-Klinkenbuchse 4 [DMX IN] | DMX-Eingang, ausgeführt als XLR-Einbaustecker, 3-polig 5 [DMX OUT] | DMX-Ausgang, ausgeführt als XLR-Einbaubuchse, 3-polig | Taste zum Vorwärtsblättern in der Menüsteuerung und zum Erhöhen des angezeigten Werts.
- Seite 16 Bedienung Bedienung Gerät starten Verbinden Sie das Gerät mit dem Stromnetz. Das Gerät startet mit den zuletzt vorgenom‐ menen Einstellungen. Das Display zeigt die zuletzt eingestellte DMX-Adresse. Wenn die Stromzufuhr nicht stabil ist, zeigt das Display „AC-0“ . Warten Sie in diesem Fall, bis die Anzeige erlischt.
- Seite 17 Bedienung Switch-Pack-Modus Stellen Sie zunächst die gewünschte DMX-Adresse ein. Drücken Sie [MENU], um in das nächste Menü zu wechseln. Drücken Sie eine der Pfeiltasten so oft, bis das Display „S---“ anzeigt. Drücken Sie [MENU], um in den Switch-Pack-Modus zu wechseln. Hier gibt es zwei Zustände: Switch On: Der Ausgang ist eingeschaltet, ein angeschlossener Scheinwerfer leuchtet unabhängig vom DMX-Signal in voller Helligkeit.
- Seite 18 Bedienung Dimmer-Pack-Modus Stellen Sie zunächst die gewünschte DMX-Adresse ein. Drücken Sie [MENU], um in das nächste Menü zu wechseln. Drücken Sie eine der Pfeiltasten so oft, bis das Display „d---“ anzeigt. Drücken Sie [MENU], um in den Dimmer-Limit-Modus zu wechseln. Benutzen Sie die Pfeil‐ tasten, um einen Wert zwischen 10 und 100 einzustellen (Anzeige „L010“...
- Seite 19 Technische Daten Technische Daten Regelungsprinzip Phasenanschnitt Eingangsanschlüsse Signaleingang DMX 512 über 3-poligen XLR-Einbaustecker Externer Fader 1 × 3,5-mm-Klinkenbuchse Ausgangsanschlüsse Spannungsversorgung 1 × Schutzkontakt-Einbausteckdose, 230 V Signalausgang DMX 512 über 3-polige XLR-Einbaubuchse Ausgangsstrom max. 10 A Kanalabsicherung 5 mm × 20 mm, 10 A, 250 V, flink Leistungsaufnahme 2300 W Versorgungsspannung...
- Seite 20 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...
- Seite 21 Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐...
- Seite 22 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 23 ökologisch wertvolle Alternative zur Entsorgung. Nutzen Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Wenn das Altgerät personenbezogene Daten enthält, löschen Sie die Daten, bevor Sie es ent‐...
- Seite 24 Notizen Uni-Dim 1 Professional Dimmer Digitaler Switcher und Dimmer...
- Seite 25 Notizen Uni-Dim 1 Professional Dimmer Digitaler Switcher und Dimmer...
- Seite 26 Notizen Uni-Dim 1 Professional Dimmer Digitaler Switcher und Dimmer...
