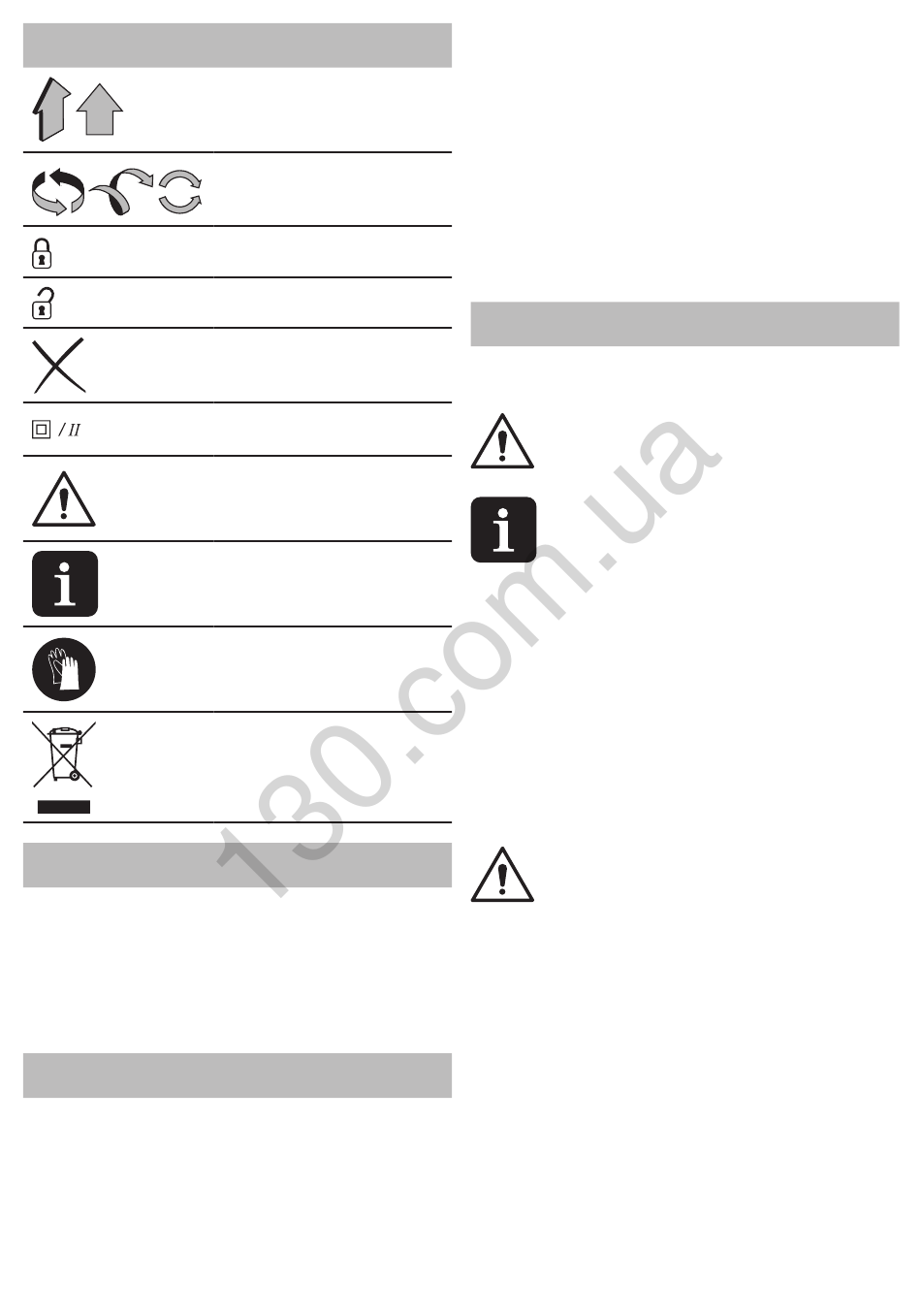

Simbolo
Designazione utensile elettrico
Questo utensile elettrico è progettato per il taglio, la
levigatura e la smerigliatura a secco di metalli (e altri
materiali)�
L'area di applicazione può essere estesa anche in altri
ambiti grazie all'uso degli accessori addizionali�
È possibile, infatti, il montaggio fisso dell'utensile elet-
trico mediante l'installazione di accessori speciali�
Componenti
dell'utensile elettrico
1
Riduttore
2 Tasto di bloccaggio dell'alberino
3 Bocche di ventilazione
4 Schermo di protezione
5 Impugnatura supplementare
6 Interruttore on / off
7 Corpo
8 Rotellina di selezione della velocità
Significato
Senso del movimento�
Senso di rotazione�
Bloccato�
Sbloccato�
Vietato�
Doppia classe di isolamen-
to / protezione�
Attenzione� Importante�
Informazioni utili�
Indossare guanti protettivi�
Non smaltire l'apparecchio
in un contenitore per rifiuti
domestici�
DWT
9 Chiave Inglese *
10 Chiave per la flangia *
11 Coperchio *
12 Aletta di montaggio
13 Vite
14 Vite di fissaggio
15 Alberino
16 Flangia
17 Disco *
18 Dado di serraggio
* Optional
Non tutti gli accessori illustrati o descritti fanno
parte della dotazione standard.
elementi dell'utensile elettrico
Prima di eseguire qualsiasi operazione sull'utensile
elettrico, scollegarlo dalla rete elettrica.
Non tirare troppo gli inserti per non
danneggiare la filettatura.
Il montaggio / smontaggio / impostazio-
ne di alcuni elementi sono simili per tutti
gli apparecchi elettrici, in questo caso I
modelli specifici non sono indicati nell'il-
lustrazione.
Impugnatura supplementare (vedi fig. 1)
Usare sempre il manico aggiuntivo 5 quando in uso�
L'impugnatura supplementare 5 può essere sistemata
nella posizione più confortevole per l'operatore�
• Rimuovere l'impugnatura supplementare 5 come
mostrato in figura 1.
• Estrarre il tappo 11 e avvitare l'impugnatura supple-
mentare 5 in corrispondenza dell'apertura filettata.
• Inserire il tappo 11 nell'apertura filettata libera.
Schermo di protezione
Utilizzare sempre lo schermo di protezio-
ne 4 quando si montano mole da taglio
o levigatura. È severamente vietato l'u-
so dei summenzionati accessori senza
lo schermo di protezione 4. La parte chiusa dello
schermo di protezione 4 deve essere sempre in po-
sizione frontale rispetto all'operatore.
Montaggio / smontaggio dello schermo di prote-
zione (vedi fig. 2)
[WS07-115,
WS08-115 V, WS08-125 V]
• Con un cacciavite (non in dotazione con l'apparec-
chio elettrico) svitare la vite 13 ed installare lo schermo
di protezione 4 sul collo del mandrino, stando attenti che
l'aletta di montaggio 12 risulti longitudinale alla scanala-
tura presente sul collo del mandrino (vedi fig. 2).
• Collocare lo schermo di protezione 4 nella posizione
richiesta e stringere la vite 13 con un cacciavite (non
fornito con l'utensile elettrico)�
• Per smontare lo schermo di protezione 4 ripetere le
stesse operazioni al contrario�
Italiano
Autogoods "130"
36
Installazione e regolazione
WS07-125, WS08-115, WS08-125,
