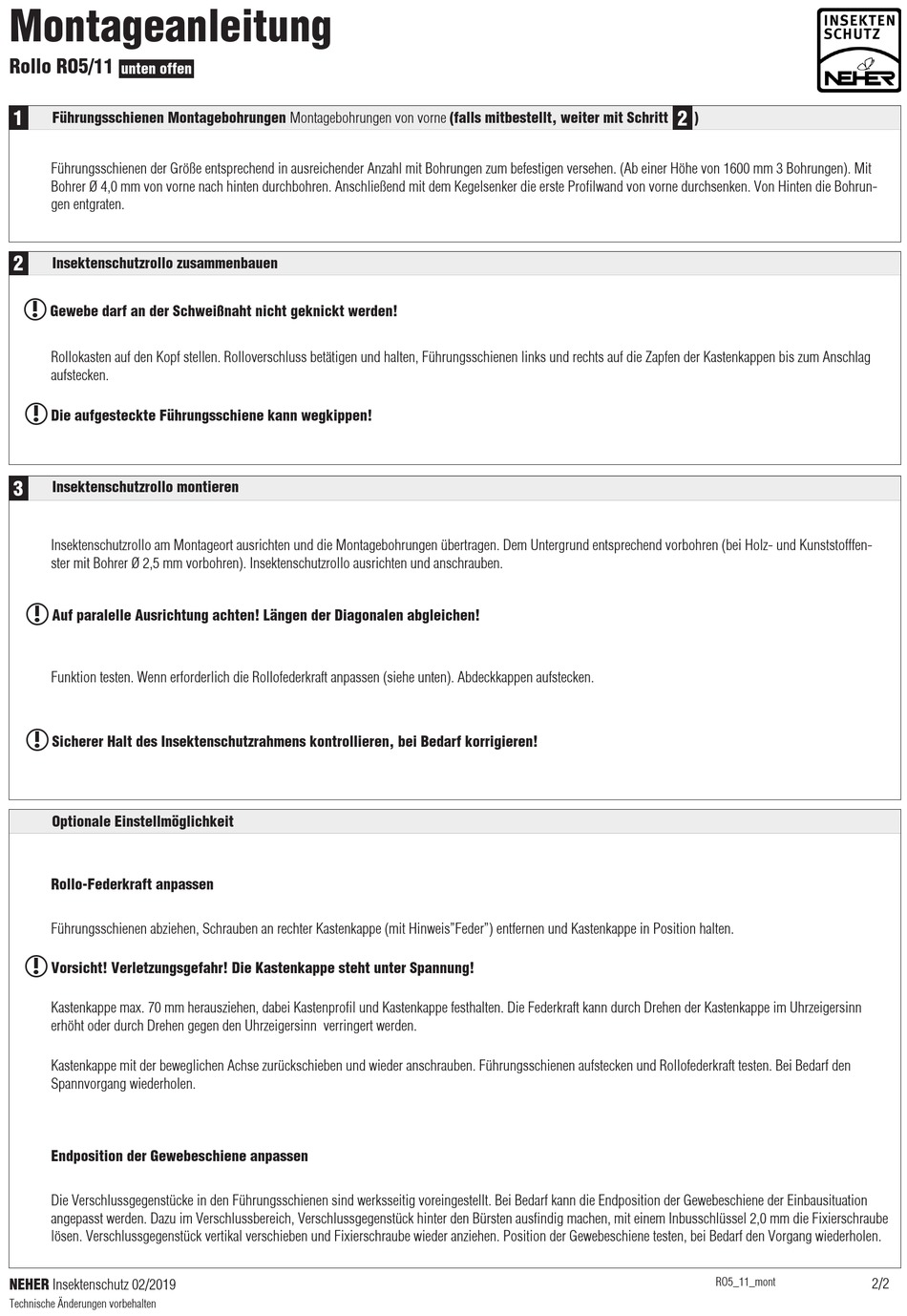

Montageanleitung
Rollo RO5/11
unten offen
1
Führungsschienen Montagebohrungen Montagebohrungen von vorne (falls mitbestellt, weiter mit Schritt
Führungsschienen der Größe entsprechend in ausreichender Anzahl mit Bohrungen zum befestigen versehen. (Ab einer Höhe von 1600 mm 3 Bohrungen). Mit
Bohrer Ø 4,0 mm von vorne nach hinten durchbohren. Anschließend mit dem Kegelsenker die erste Profilwand von vorne durchsenken. Von Hinten die Bohrun-
gen entgraten.
2
Insektenschutzrollo zusammenbauen
Gewebe darf an der Schweißnaht nicht geknickt werden!
Rollokasten auf den Kopf stellen. Rolloverschluss betätigen und halten, Führungsschienen links und rechts auf die Zapfen der Kastenkappen bis zum Anschlag
aufstecken.
Die aufgesteckte Führungsschiene kann wegkippen!
3
Insektenschutzrollo montieren
Insektenschutzrollo am Montageort ausrichten und die Montagebohrungen übertragen. Dem Untergrund entsprechend vorbohren (bei Holz- und Kunststofffen-
ster mit Bohrer Ø 2,5 mm vorbohren). Insektenschutzrollo ausrichten und anschrauben.
Auf paralelle Ausrichtung achten! Längen der Diagonalen abgleichen!
Funktion testen. Wenn erforderlich die Rollofederkraft anpassen (siehe unten). Abdeckkappen aufstecken.
Sicherer Halt des Insektenschutzrahmens kontrollieren, bei Bedarf korrigieren!
Optionale Einstellmöglichkeit
Rollo-Federkraft anpassen
Führungsschienen abziehen, Schrauben an rechter Kastenkappe (mit Hinweis"Feder") entfernen und Kastenkappe in Position halten.
Vorsicht! Verletzungsgefahr! Die Kastenkappe steht unter Spannung!
Kastenkappe max. 70 mm herausziehen, dabei Kastenprofil und Kastenkappe festhalten. Die Federkraft kann durch Drehen der Kastenkappe im Uhrzeigersinn
erhöht oder durch Drehen gegen den Uhrzeigersinn verringert werden.
Kastenkappe mit der beweglichen Achse zurückschieben und wieder anschrauben. Führungsschienen aufstecken und Rollofederkraft testen. Bei Bedarf den
Spannvorgang wiederholen.
Endposition der Gewebeschiene anpassen
Die Verschlussgegenstücke in den Führungsschienen sind werksseitig voreingestellt. Bei Bedarf kann die Endposition der Gewebeschiene der Einbausituation
angepasst werden. Dazu im Verschlussbereich, Verschlussgegenstück hinter den Bürsten ausfindig machen, mit einem Inbusschlüssel 2,0 mm die Fixierschraube
lösen. Verschlussgegenstück vertikal verschieben und Fixierschraube wieder anziehen. Position der Gewebeschiene testen, bei Bedarf den Vorgang wiederholen.
NEHER Insektenschutz 02/2019
Technische Änderungen vorbehalten
