Allgemein

Für die sera Kolben-Membranpumpe sind grundsätzlich die
am Aufstellungsort geltenden Vorschriften vor Inbetriebnahme
und während des Betriebs zu beachten.
Die sera Kolben-Membranpumpe wird anschlussfertig gelie-
fert. Vor der Montage und Inbetriebnahme sind unbedingt die
hier aufgeführten Anweisungen und besonders die Sicher-
heitshinweise zu beachten.
3

Typen

3.1 Typenschlüssel
Beispiel:
Kolben-Membranpumpe Typ C 409.2-30KM
C 409.2 30 KM
Angabe zur Regelbarkeit
C ansteuerbar
C 409.2 30 KM
Angabe zur/zum Baureihe/Hubgetriebe
C 409.2 30 KM
Angabe des Nennförderstroms
Diese Stelle gibt den Nennförderstrom in
Liter/Stunde an.
(Standardausführung bezogen auf Wasser)
C 409.2 30 KM
Angabe zur Ausführung der Einbaupumpe
KM Ausführung als Kolben-Membranpumpe
6
www.sera-web.com
3.2 Typenschild
Jede sera Kolben-Membranpumpe wird werksseitig mit einem
Typenschild versehen. Nachfolgend werden die Angaben auf
dem Typenschild erläutert.
1 2 3

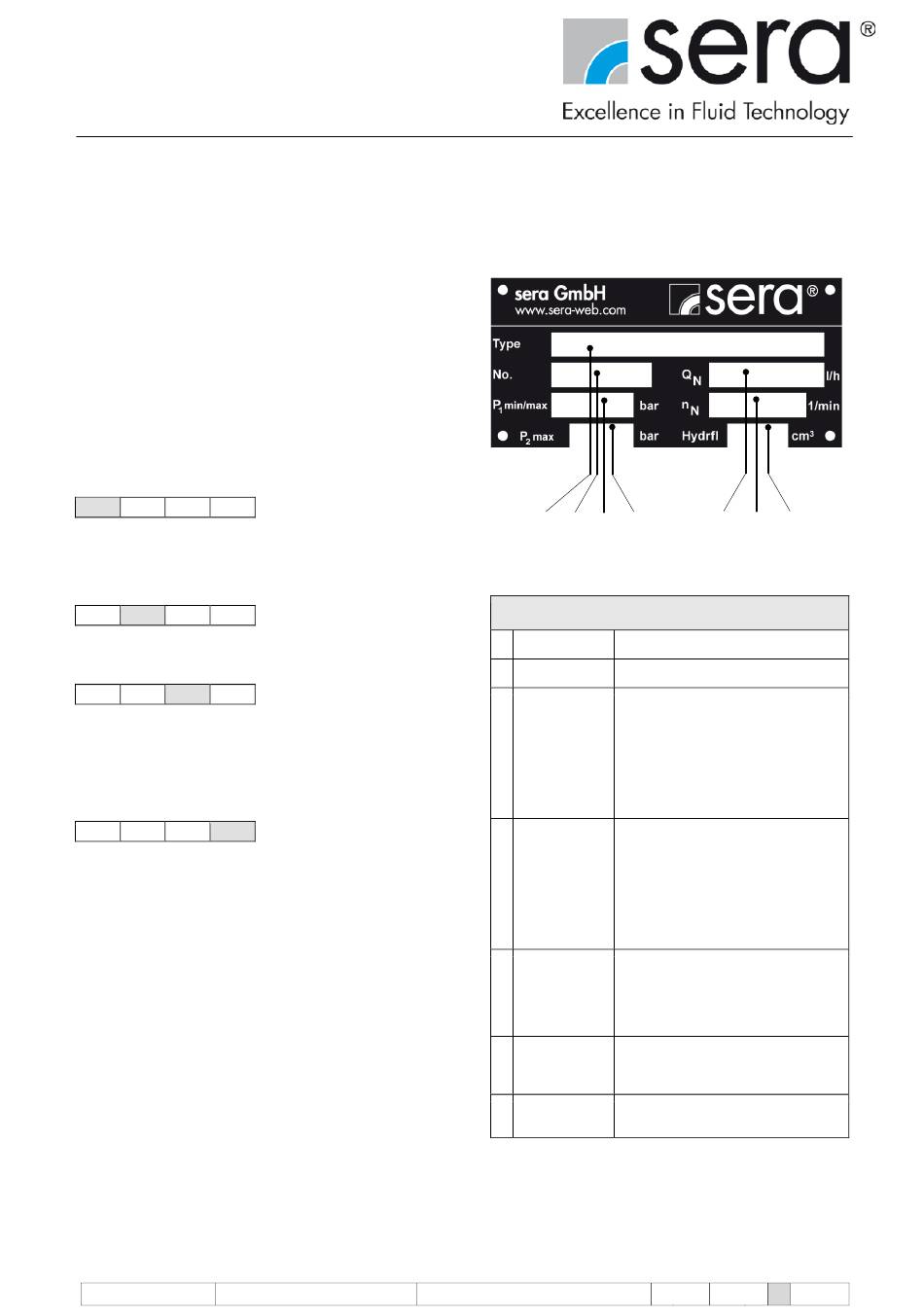

Abb. 05 Typenschild
Erklärung der Angaben auf dem Typenschild
1 Typ
2 Nr.
3 P min/max [bar]
1
4 P max [bar]
2
5 Q l/h
N
6 n 1/min
N
3
7 Hydrfl. [cm ]
Tab. 01 Erklärung Typenschild
Technische Änderungen vorbehalten!
4 5 6 7
Pumpentyp
Werknummer (Serien-Nr.) der Pumpe
Mindest-/Höchstzulässiger Druck im
Eintritt der Pumpe
Mindest-/Höchstzulässiger Druck
Eintrittsquerschnitt, für den die Pumpe
einsetzbar ist. Dabei ist die Abhängig-
keit des Drucks von Drehzahl, Förder-
strom, Temperatur und statischen
Druck am Eintritt zu berücksichtigen.
Höchstzulässiger Druck im Austritt
der Pumpe
Höchstzulässiger Druck im Austritts-
querschnitt, für den die Pumpe einsetz-
bar ist. Dabei ist die Abhängigkeit des
Drucks von Drehzahl, Förderstrom,
Temperatur und statischen Druck am
Austritt zu berücksichtigen.
Nennförderstrom
Förderstrom, für den die Pumpe bei der
Nenndrehzahl n , der Nennförderhöhe
N
p max. und dem im Liefervertrag ange-
2
gebenen Fördermedium bestellt wurde.
Nennhubfrequenz
Hubfrequenz, für die die Pumpe ausge-
legt wurde
Hydraulikflüssigkeit
Menge der Hydraulikflüssigkeit
