Ansteuerbare
Kolben - Membranpumpe
Baureihe C 409.2 KM
Betriebsanleitung
7
Technische Daten
7.1
Abmessungen
ca. 210

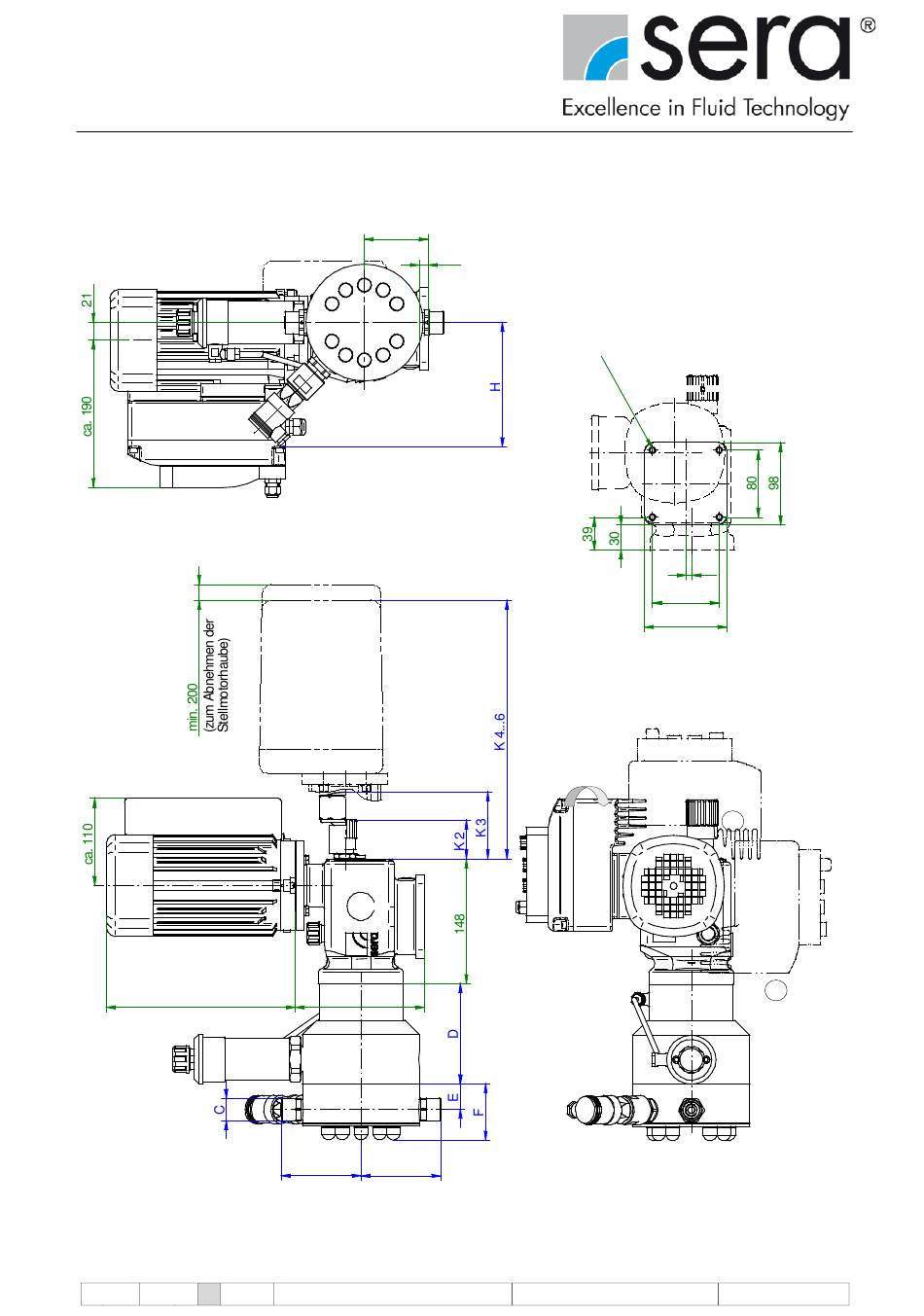

Abb. 07 Abmessungen
TA 436 Rev. 5 de 08/2014
75
10
154
B
A
Technische Änderungen vorbehalten!
M8, d=6,5
Befestigungsbohrungen
7
80
98
1)
Antrieb mit Elektronik kann um je 90° gedreht
und in die Positionen I und II gebracht werden.
(Motorbefestigungsschrauben sind zu lösen, Motor vorsichtig in die
gewünschte Position bringen und mit Schrauben wieder befestigen).
1)
www.sera-web.com
I
II
