Using Variable Signal Booster/Utilisation de l'Amplificateur de signal

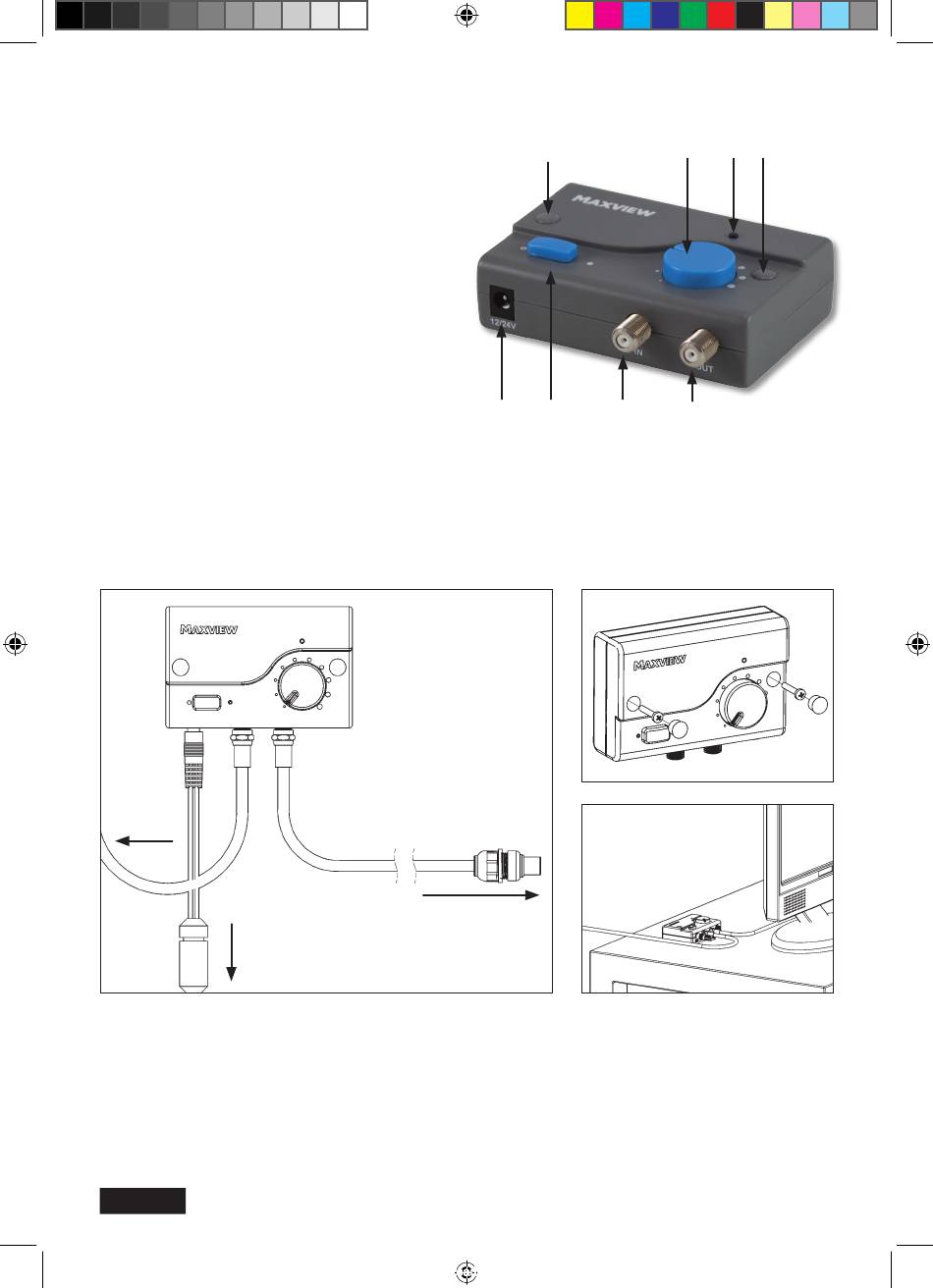

Connections & features/Connexions et caractéristiques:
A. 12/24V power input
B. On/off power switch
C. Wall fixing hole
D. Antenna input
E. TV/Radio output
F. Gain control knob
G. LED power indicator
Operation/Fonctionnement
1. Slide power switch to the right. The LED indicator should now be on.
2. Turn the gain control knob clockwise to increase signal strength.
1. Faire glisser l'interrupteur d'alimentation vers la droite.L'indicateur à LED devrait maintenant être allumé.
2. Tourner la molette de commande de gain dans le sens horaire pour augmenter la force du signal.
Connection diagram/Schéma de connexion
To/vers
Omnimax
Pro
*Power source methods
- Direct battery connection
- 12V Universal Male Cigarette adaptor
- 12V caravan plug
- 230V Volt plug EU specific
12/24V fused connection or 230/110V AC PS
Power connection(s) RED + 12/24V BLACK 0V
Page 8
Omnimax Pro instructions WHITE 9111056T ISS 1 UK_FR_DE_NL Prin ready.indd 8
Tension d'entrée 12 / 24V
Interrupteur de marche/arrêt
Trou de fixation au mur
Entrée d'antenne
Sortie 1 TV / Radio
Molette de commande de gain
Indicateur de puissance à LED
To power supply*
Vers l'alimentation *
C
A
B
Mounting Options/Options de montage
To TV Coaxial
Flylead
Vers le câble coaxial
déporté TV
*Méthodes d'alimentation
- Connexion directe de la batterie
- Adaptateur mâle allume-cigarette universel 12V
- Prise caravane 12V
- Prise européenne 230v
Connexion avec fusible 12/24V ou 230/110V AC PS
Raccordement(s) électrique(s) ROUGE + 12/24V NOIR 0V
F
G
C
D
E
