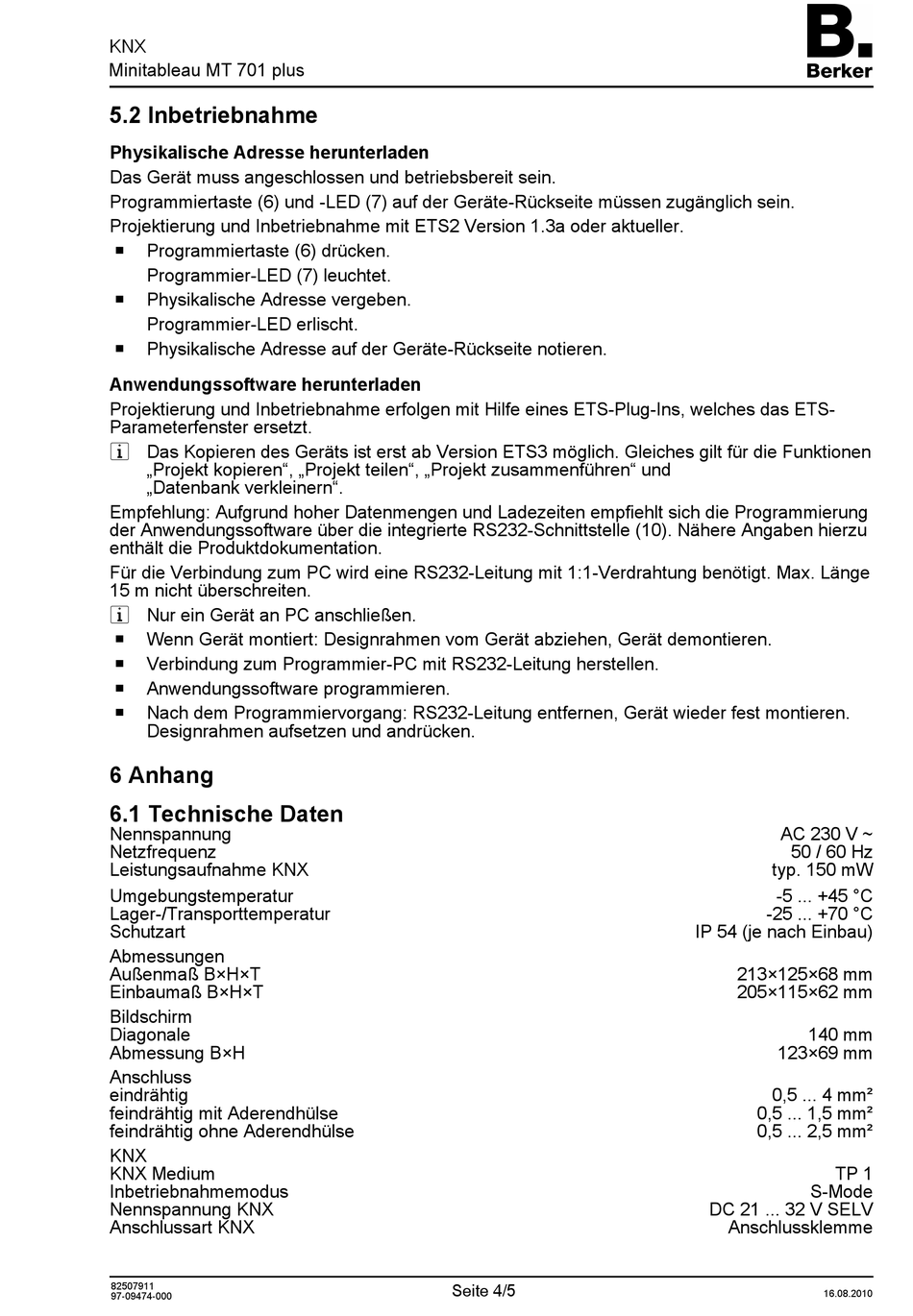

KNX
Minitableau MT 701 plus
5.2 Inbetriebnahme
Physikalische Adresse herunterladen
Das Gerät muss angeschlossen und betriebsbereit sein.
Programmiertaste (6) und -LED (7) auf der Geräte-Rückseite müssen zugänglich sein.
Projektierung und Inbetriebnahme mit ETS2 Version 1.3a oder aktueller.
o
Programmiertaste (6) drücken.
Programmier-LED (7) leuchtet.
o
Physikalische Adresse vergeben.
Programmier-LED erlischt.
o
Physikalische Adresse auf der Geräte-Rückseite notieren.
Anwendungssoftware herunterladen
Projektierung und Inbetriebnahme erfolgen mit Hilfe eines ETS-Plug-Ins, welches das ETS-
Parameterfenster ersetzt.
i Das Kopieren des Geräts ist erst ab Version ETS3 möglich. Gleiches gilt für die Funktionen
„Projekt kopieren", „Projekt teilen", „Projekt zusammenführen" und
„Datenbank verkleinern".
Empfehlung: Aufgrund hoher Datenmengen und Ladezeiten empfiehlt sich die Programmierung
der Anwendungssoftware über die integrierte RS232-Schnittstelle (10). Nähere Angaben hierzu
enthält die Produktdokumentation.
Für die Verbindung zum PC wird eine RS232-Leitung mit 1:1-Verdrahtung benötigt. Max. Länge
15 m nicht überschreiten.
i Nur ein Gerät an PC anschließen.
o
Wenn Gerät montiert: Designrahmen vom Gerät abziehen, Gerät demontieren.
o
Verbindung zum Programmier-PC mit RS232-Leitung herstellen.
o
Anwendungssoftware programmieren.
o
Nach dem Programmiervorgang: RS232-Leitung entfernen, Gerät wieder fest montieren.
Designrahmen aufsetzen und andrücken.
6 Anhang
6.1 Technische Daten
Nennspannung
Netzfrequenz
Leistungsaufnahme KNX
Umgebungstemperatur
Lager-/Transporttemperatur
Schutzart
Abmessungen
Außenmaß B×H×T
Einbaumaß B×H×T
Bildschirm
Diagonale
Abmessung B×H
Anschluss
eindrähtig
feindrähtig mit Aderendhülse
feindrähtig ohne Aderendhülse
KNX
KNX Medium
Inbetriebnahmemodus
Nennspannung KNX
Anschlussart KNX
82507911
97-09474-000
Seite 4/5
AC 230 V ~
50 / 60 Hz
typ. 150 mW
-5 ... +45 °C
-25 ... +70 °C
IP 54 (je nach Einbau)
213×125×68 mm
205×115×62 mm
140 mm
123×69 mm
0,5 ... 4 mm²
0,5 ... 1,5 mm²
0,5 ... 2,5 mm²
TP 1
S-Mode
DC 21 ... 32 V SELV
Anschlussklemme
16.08.2010
