6.6.4 Abwasserleitung an Auslauftrichter anschließen
Voraussetzung Rohre, Bogen, Auslauftrichter und Siphon aus Polypropylen (PP)
1. Abwasserleitung bis zum Anschluss des Abwassernetzes
installieren .
2. Abwasserleitung mit Schellen sichern.
3. Trinkwasser in den Siphon des Gerätes gießen.
b
c
a
d

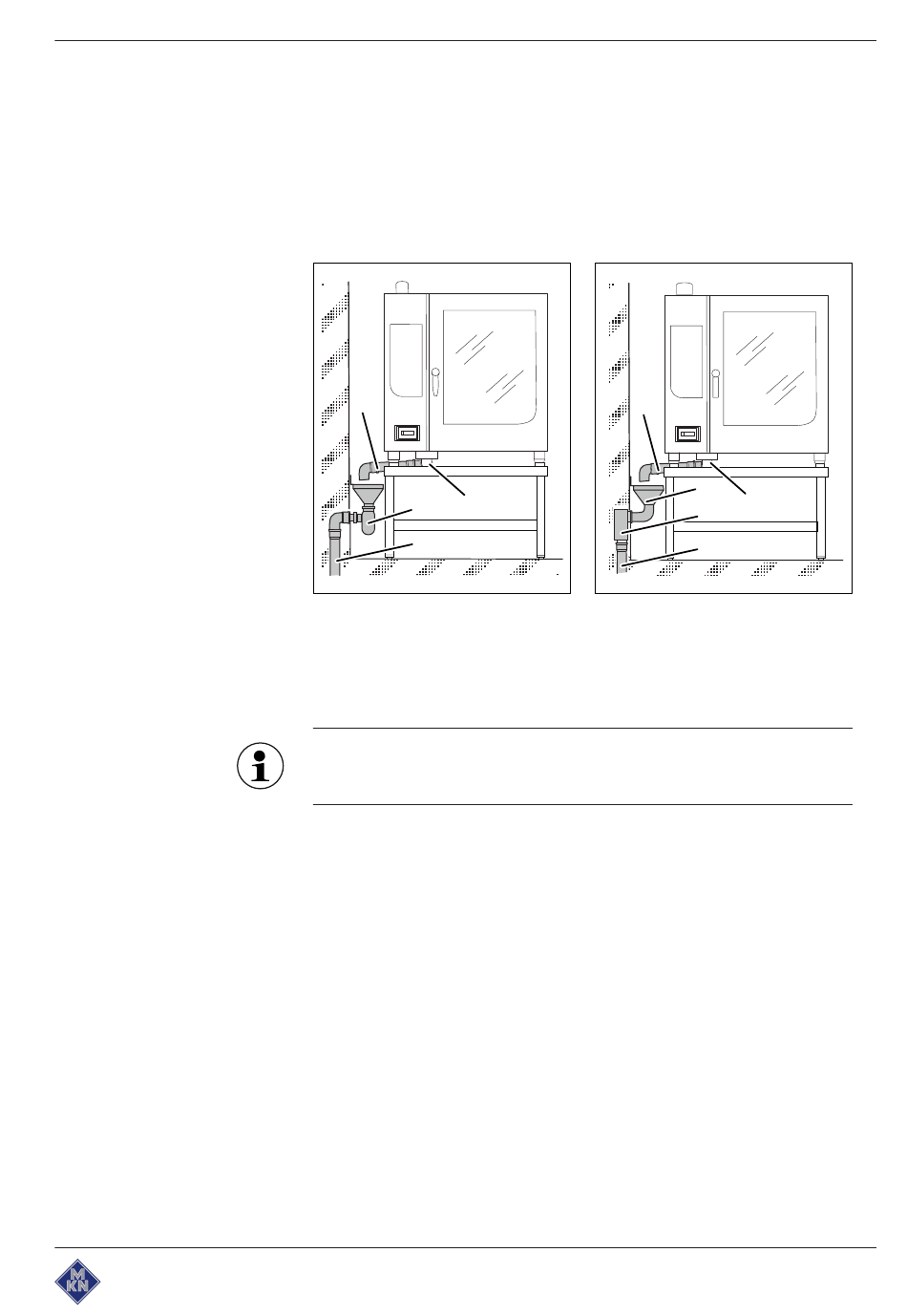

Bild: Abwasserleitung an Auslauftrichter anschließen
a
Abwasserablauf am Gerät
b
Abwasserleitung
c
Trichtersiphon
Nur Auslauftrichter anschließen wenn in das Abwassernetz ein
Siphon eingebaut ist.
•
Wärmebeständig bis 95 °C.
•
Nenndurchmesser 50 mm
•
Maximale Rohrlänge 1,0 m
1. Auslauftrichter mit Siphon an Abwassernetz anschließen.
2. Abwasserleitung an Gerät anschließen und bis zum
Auslauftrichter führen.
3. Abwasserleitung mit Schellen sichern.
4. Auslauf der Abwasserleitung 2 cm über dem Auslauftrichter
installieren.
5. Wasser in den Auslauftrichter füllen.
Installationsanleitung
Gerät anschließen
b
f
a
e
d
d
Abwassernetz
e
Siphon Abwassernetz
f
Auslauftrichter
