Gerät anschließen
6.6.2 Reinigungssystem identifizieren
6.6.3 Abwasserleitung fest anschließen
Voraussetzung Rohre und Bogen aus Polypropylen (PP)
34
FlexiCombi Classic -Geräte können mit automatischem oder
manuellem Reinigungssystem ausgerüstet sein. Welches
Reinigungssystem vorhanden ist zeigt das Piktogramm auf der
Bedienblende.
Reinigungssystem
Automatisches Reinigungssystem
Piktogramm auf Bedienblende
Manuelles Reinigungssystem
Piktogramm auf Bedienblende
a
b
c

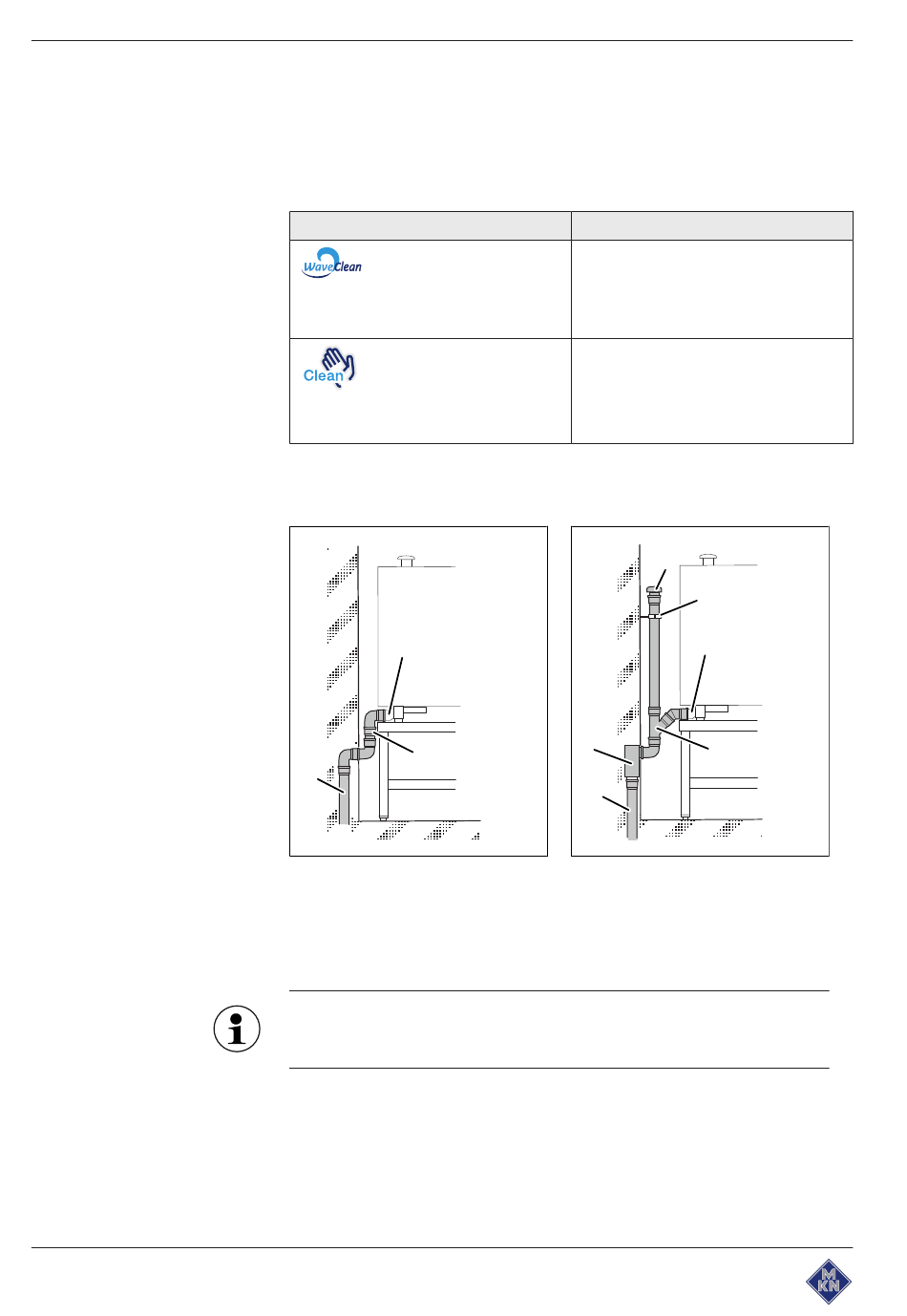

Bild: Abwasserleitung fest anschließen
a
Abwasserablauf Gerät
b
Abwasserleitung
c
Abwassernetz
Ist in das Abwassernetz ein Siphon eingebaut muss in die
Abwasserleitung ein Belüfter eingebaut werden.
•
Wärmebeständig bis 95 °C
•
Nenndurchmesser 50 mm
•
Maximale Rohrlänge 1,0 m
Installationsanleitung
Anschluss Abwassernetz
Festanschluss, bei bauseitigem Siphon
Belüfter in die Abwasserleitung ein ein-
bauen.
Freier Auslauf mit Trichter-Siphon, bei
bauseitigem Siphon nur Auslauftrichter
anschließen.
f
e
a
d
b
c
d
Siphon Abwassernetz
e
Rohrschelle
f
Belüftungsventil
