Baubeschreibung
N° 200.133

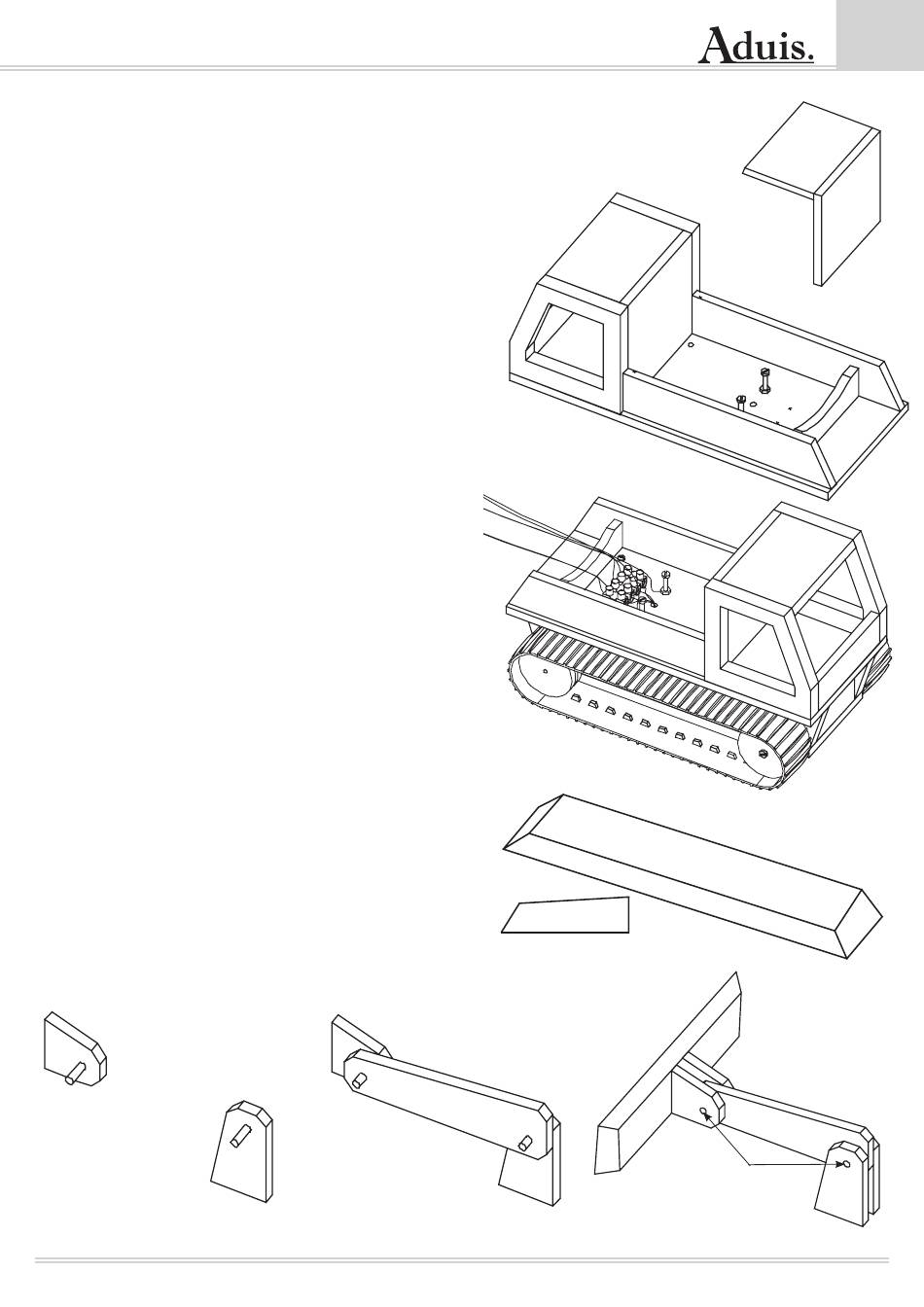

3.2. Das Führerhaus:
• Leime die Teile (F) + (G) zusammen.
• Leime das Führerhaus nach Abbildung auf die Plat-
te (E).
• Leime die zwei Teile (K) und Teil (M) auf die Platte
(E).
• Schraube zwei Schrauben (M3 x 20 mm) mit je-
weils einer Mutter M3 in die Platte (E).
• Fädle die Doppellitzen der Motoren durch die 4
mm Bohrung der Platte (E).
• Schraube Platte (E) = oberer Teil mit vier Schrau-
ben (2,9 x 13 mm) auf die Teile (B) = Motorraum.
• Für dieses Modell wird eine Lüsterklemme mit
8 Anschlussmöglichkeiten (2 x 4 Anschlüsse)
gebraucht. Überflüssige Anschlüsse bitte ab-
schneiden.
Schraube die Lüsterklemme mit zwei Schrauben
(2,9 x 13 mm) auf die Platte (E).
• Schließe die Doppellitzen der Motoren an.
• Verbinde mit der Doppellitze 100 mm die zwei
Schrauben für die Batterie und die Lüsterklem-
me. (siehe auch 4. Schema der elektrischen Ver-
kabelung)
3.3. Der Glätter (T):
• Feile die Leiste (T) (150 / 40 / 10 mm) nach Abbil-
dung zu.
• Säge vom Rundstab 50 mm zwei Teile mit 22 mm
Länge ab.
• Leime diese zwei Rundstäbe und die Teile 2 x (O),
(P), 2 x (N) nach Abbildung zusammen.
Teil (P) darf nicht geleimt werden und muss sich
gut bewegen können.
• Leime die Teile (O) auf die Glätterleiste.
• Leime die Teile (N) nach Abbildung unten auf die
Platte (E).
O
Schritt 1
Baubeschreibung
O
N
Schritt 2
G
J
M
T
P
N
G
F
K
E
K
K
G
E
K
J
T
O
T
P
Rundstab
Schritt 3
F
M
H
N
