Baubeschreibung
N° 200.133
• Plan 1 und Plan 2 an der Schnittkante zusammenkleben.
• Übertrage die einzelnen Teile mit Bleistift und Lineal nach der oben stehenden Aufteilung auf
die Sperrholzbrettchen. Du kannst die Schablonen auch durchdrücken oder ausschneiden und
aufkleben.
• Beschrifte alle Teile mit den richtigen Buchstaben und alle Bohrungen mit den richtigen Ø!
• Bohre alle Löcher in der richtigen Größe.
Ø der Bohrer exakt einhalten! Bohre auch in alle innen liegenden Ausschnitte ein Loch da-
mit du die Laubsäge einfädeln kannst.
• Stich alle Stechpunkte mit einem Vorstecher vor.
• Säge die Teile mit der Laubsäge bzw. Feinsäge aus.
• Arbeite die Sägekanten mit Schleifpapier nach.
3. ZUSAMMENBAU:
3.1. Unterer Teil = Motorraum:

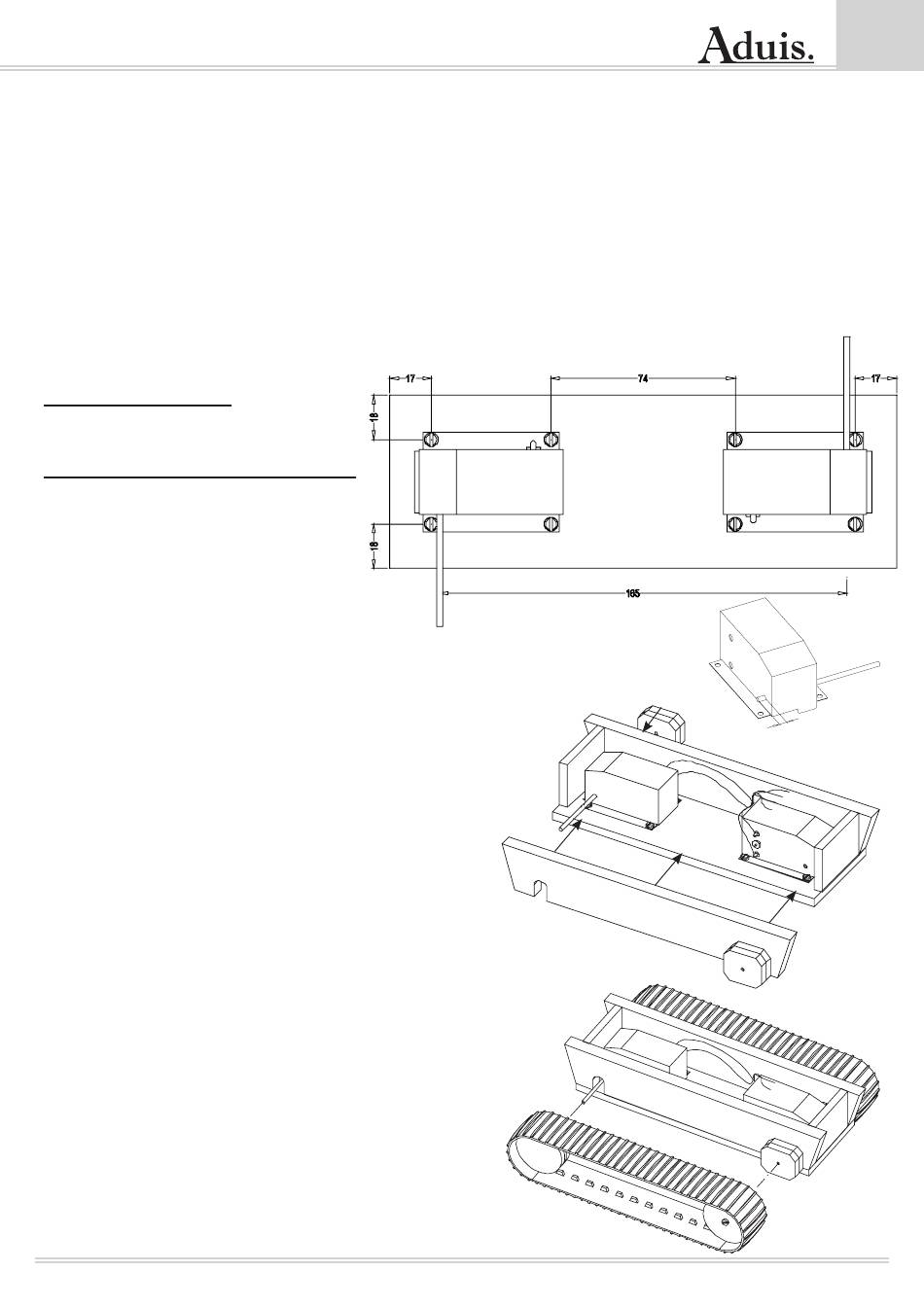

Motoren - den linken Achsenteil kürzen:
• Ziehe die Exzenterkurbel (neben
den Stromanschlüssen) vorsichtig
mit einer Kombizange aus dem Ge-
häuse. (die Kurbel wird bei die-
sem Modell nicht benötigt).
• Säge die Achsen an der linken Seite (Kurbelseite)
nach Abb. ab.
Fixiere dazu das Ende der abzuschneidenden
Achse im Schraubstock. Entgrate den Säge-
schnitt mit einer Feile.
• Schneide von der Doppellitze 2 Stück mit einer
Länge von 300 mm ab. Die restlichen 100 mm der
Litze werden zum Anschließen der Batterie benö-
tigt.
• Isoliere die Enden der Litzen ab.
• Schließe je eine Doppellitze an den Polen der Mo-
toren an.
• Schraube die 2 Getriebemotoren mit je 4 Schrau-
ben (2,9 x 6,5 mm) auf die Platte (A).
• Leime die Teile (B) + (C) auf die Platte (A).
• Leime die Teile (D) an.
• Stecke 2 Holzräder Ø 40 mm auf die zwei vorste-
henden Achsen der Getriebemotoren.
• Schraube die zwei restlichen Holzräder Ø 40 mm
mit zwei Schrauben (M3 x 20 mm) an die Teile
(D).
• Ziehe die zwei Raupenbänder über die vier Holz-
räder.
Baubeschreibung
A
D
C
B
A
B
D
C
B
4
C
B
C
D
