Baubeschreibung
N° 200.513
1.3 DAS FAHRWERK:
Den Rundstab (120 / Ø 4 mm) durch die Fahrwerksteile (E) stecken und zwei Holzräder Ø 3 mm
seitlich aufleimen.
Das dritte Holzrad in der Mitte durchsägen und auf deine Pipe 77 aufleimen.

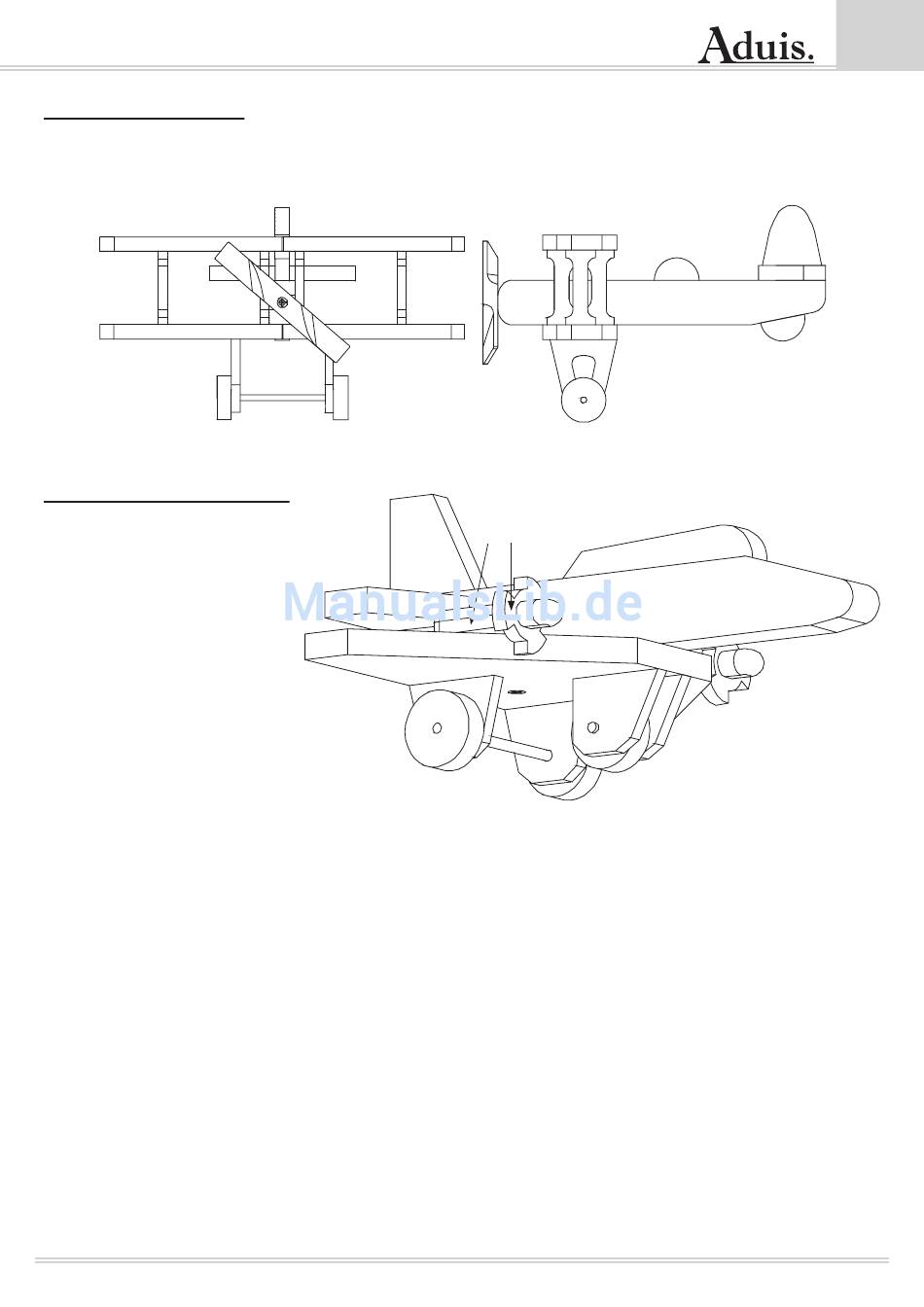

2. CONCORDIA – PLAN 2:
Hast du dich für die Concor-
P
O
dia entschieden, dann leimst
K
Q
du zuerst die beiden Holz-
leisten (250 / 50 / 10 mm)
H
L
zusammen. Aus diesen Leis-
ten wird später die Tragflä-
che (J) gefertigt (siehe Plan
J
2).
N
M
Die Formteile (H) bis (Q)
N
werden auf die Holzteile
aufgezeichnet. Wie du dabei
am besten vorgehst, ist oben
unter Punkt „Modell Pipe 77
– Schablonen" beschrieben. Achtung! Aus Platzgründen ist auf Plan 2 die Leiste (140 / 40 / 10 mm)
in die Leiste (250 / 50 / 10 mm) gelegt worden.
Teil (H) fertigst du aus der Holzleiste (220 / 30 / 18 mm), die Tragfläche (J) und Teil (Q) schnei-
dest du aus den zwei Holzleisten (250 / 50 / 10 mm). Die Teile (K) und (L) schneidest du aus der
Holzleiste (140 / 40 / 10 mm) die Teile (M), (N) und (O) aus dem Sperrholz (240 / 50 / 6 mm).
Vor dem Aussägen der Formen in die Teile (M) und (N) zuerst Löcher Ø 4,5 mm bohren, in Teil
(J) ein Loch Ø 4 mm bohren.
Baubeschreibung
