Präsidenten sind berühmte Persönlichkeiten und haben in der Regel viel zu tun. Damit sie immer
zur rechten Zeit am richtigen Ort sind, haben sie einen schnellen Jet wie diesen hier. Mit der
Concordia sind sie am Morgen bei einer wichtigen Konferenz in Nairobi, am Nachmittag zum Tee
bei der Queen und am Abend zu Hause bei ihrer Familie. Und wie schnell bist du beim Bau des
Jets? Aber halt! Beim Flugzeugbau geht Sicherheit und genaues Arbeiten über alles. Und das gilt
für beide Modelle!
DIE BAUANLEITUNG:
Jetzt musst du dich zwischen den Modellen Pipe 77 oder Concordia entscheiden. Die Concordia
ist die Nachbildung eines modernen Flugzeuges, die Pipe 77 ist der Nachbau eines historischen
Flugmodells.
1. MODELL PIPE 77 - SCHABLONEN:
Wir beginnen mit den Schablonen, siehe Plan
1. Wie bekommst du die Formteile auf die
B
G
Holzteile? Am einfachsten gelingt es mit
F
Pauspapier. Hast du aber kein Pauspapier,
D
gehst du wie folgt vor. Lege die Schablonen
(siehe Plan 1) auf die Holzteile. Die Umrisse
G
B
C
E
der Schablonen müssen mit den Kanten der
A
Holzteile übereinstimmen!!! Zeichne nun die
E
Linien mit einem Kugelschreiber nach. Du
musst dabei gut andrücken, damit die Formen
auf die Holzteile gedrückt werden. Mit einem
Bleistift fährst du die Linien am Sperrholz
noch einmal nach. Dadurch werden die Linien
gut sichtbar.
D
B
C
Teil (A) ist die Holzleiste (220 / 30 / 18 mm), 2 x
Teil (B) sind die beiden Holzleisten (250 / 50 / 10
A
mm). Die Teile (C) und (D) auf die Holzleiste (140 /
B
G
40 / 10 mm), die Teile (E), (F) und (G) auf das Sperr-
holz (240 / 50 / 6 mm) aufzeichnen.
In die Teile (E) zuerst Löcher Ø 4,5 mm bohren. Für
F
F
die Ausschnitte in (E) und (F) bohrst du ein Loch Ø
G
E
3 mm. Jetzt alles aussägen.
E
1.1 ZUSAMMENBAU:

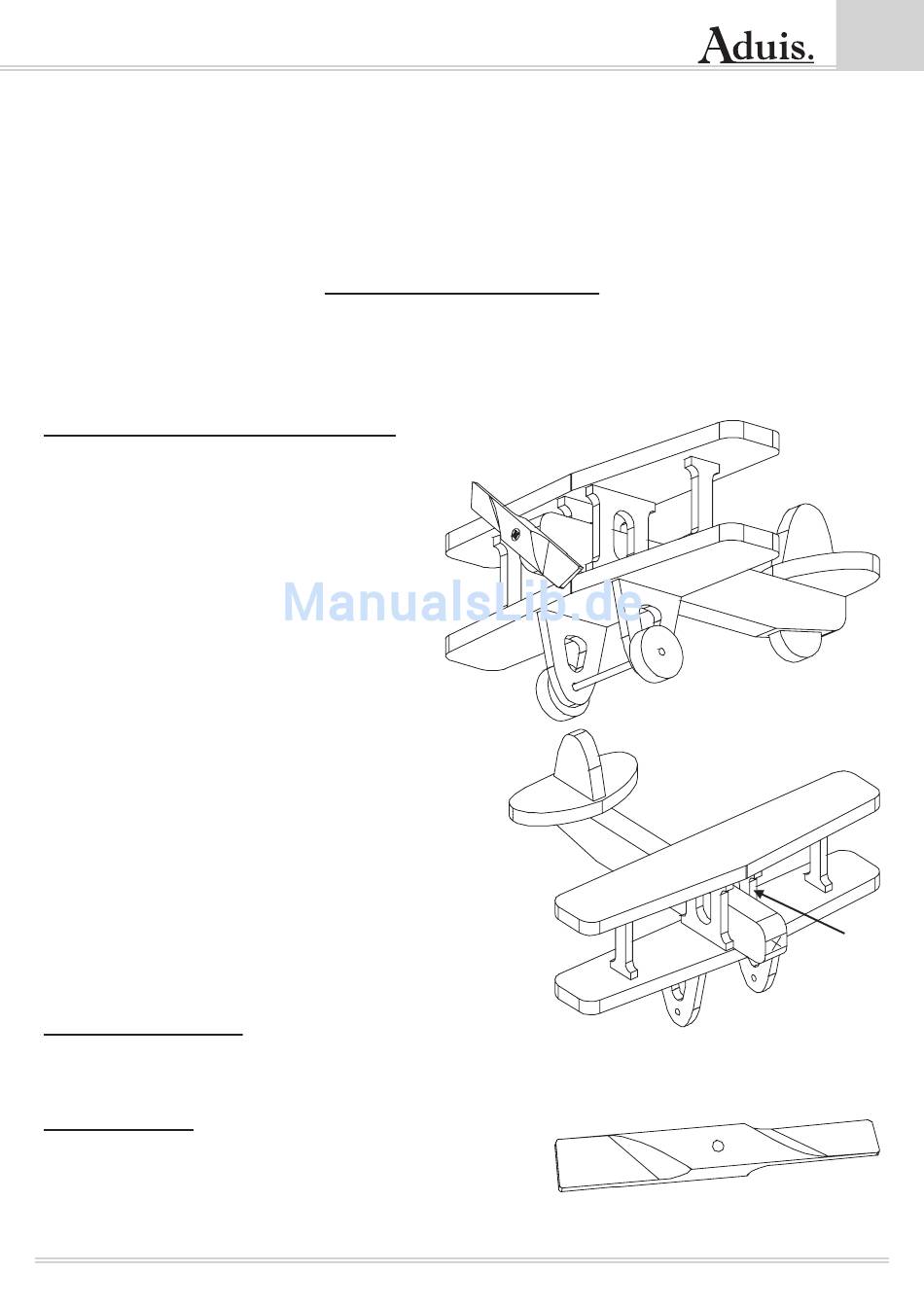

Die Teile nach Abbildung rechts zusammenleimen
und gut trocknen lassen.
1.2 PROPELLER:
Der Propeller wird aus der Leiste (110 / 15 / 10 mm) ge-
fertigt. Das Loch Ø 4 mm bohren. Den Propeller nach Ab-
bildung formen und mit der Schraube (3,5 x 25 mm) am
Flieger befestigen.
