RF 96 ST SW868/SW915/SW917/SW922
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor sem fio

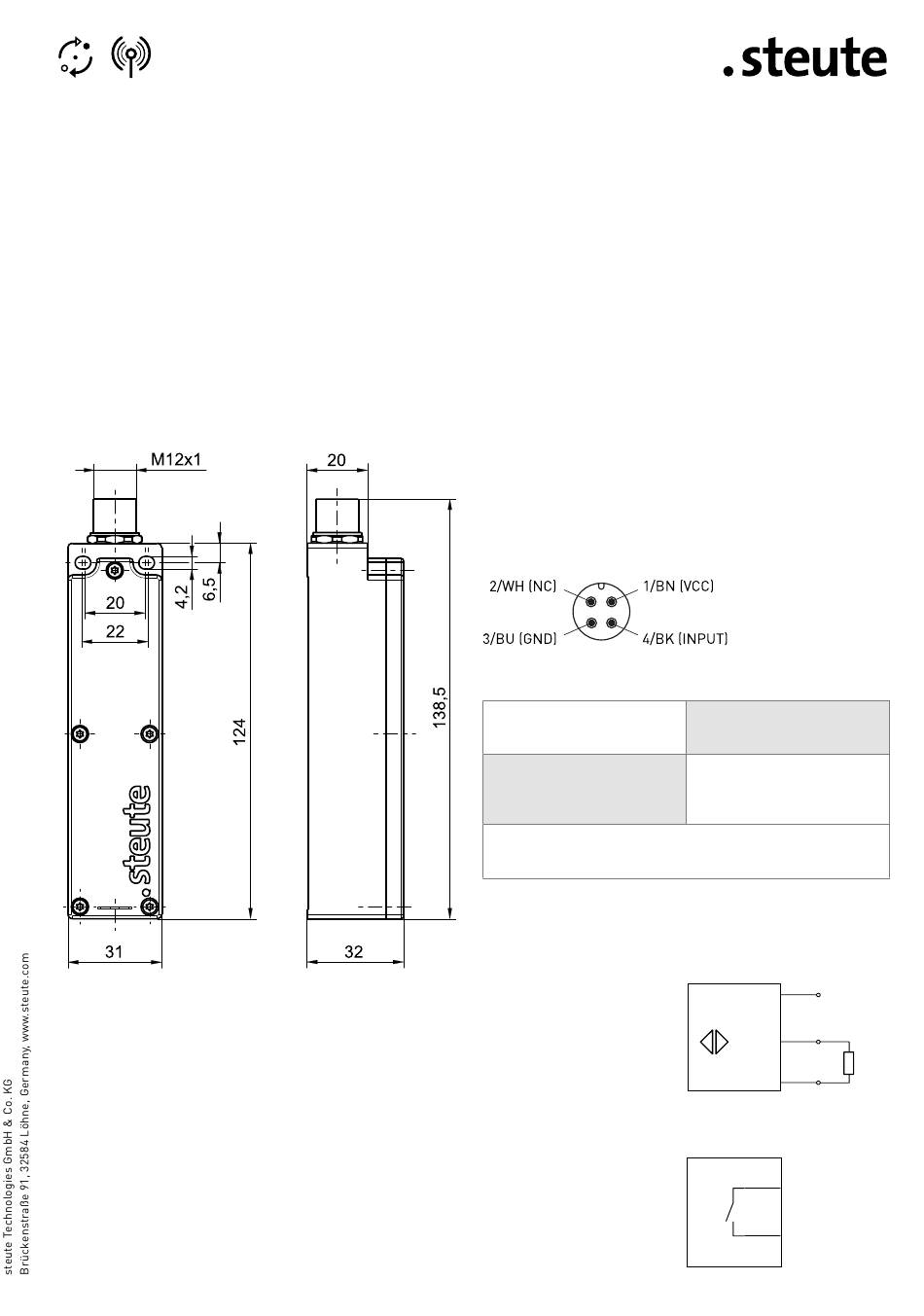

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Anschluss externer Geräte
Connecting external devices
Raccordement d'appareils externes
Collegamento di dispositivi esterni
Conexão de dispositivos externos
Pin-Belegung Sensor/Schalter
Pin assignment sensor/switch
Position des pôles capteur/interrupteur
Assegnazione del pin sensore/interruttore
Diagrama de pinos sensor/chave
Farbkodierung gilt nur für:
Kupplung M12 x 1, 4-polig,
Material-Nr. 1215497, 1262873
Codes couleurs valables
uniquement pour:
Connecteur M12 x 1, 4 pôles,
Code-article 1215497, 1262873
Código de cores válido somente para:
Acoplador M12 x 1, 4-polos,
Número de item 1215497, 1262873
Sensor
Sensor
Capteur
Sensore
Sensor
Externer Kontakt
External contact
Contact externe
Contatto esterno
Contato externo
11 / 20
NC = nicht angeschlossen
NC = not connected
NC = non branché
NC = non connesso
NC = não conectado
Colour coding only valid for:
Coupling M12 x 1, 4-poles,
Material No. 1215497, 1262873
Codifica a colori valida
solamente per:
Accoppiamento M12 x 1, 4 poli,
Cod. materiale 1215497, 1262873
1
4
RL
3
4 BK
1 BN
