17. Ausgang für kabelverbundene 3D LCD Brillen
18. Ein / Aus
19. DC 12V Eingang
20. DC 12V Ausgang (max. 1.25A @ 12v, 15Watt)
21. VGA Video Ausgang
22. VESA 3 Pol 3D sync Ausgang (max. 0.75A @ 5V, 3.75Watt)
23. Video-A Eingang (S-Video, Compositee mit Adapterkabel)
24. Video-B Eingang (S-Video, Compositee mit Adapterkabel)
7. Inbetriebnahme
Stellen Sie beim 3D VGA ENCODER den Schalter ON/OFF in Position OFF.
Der 3D VGA ENCODER wird als Videokonverter bei stereoskopischen Aufnahmen
als Signalumwandler für einen Kontrollmonitor verwendet. Platzieren Sie daher
den 3D VGA ENCODER an einer Stelle wo die beiden Kabel der einzelnen
Videokameras den 3D VGA ENCODER optimal erreichen.
Sie können den 3D VGA ENCODER auch hinter einem Kontrollmonitor befestigen
und benötigen somit nur ein kurzes VGA Kabel.
Verbinden Sie die zwei Videokameras mittels S-Video oder Chinch Kabel mit den
Eingängen „VIDEO-A IN" / „VIDEO-B IN". Wenn Sie ein Compositee FBAS Signal
mittels Chinchkabel verwenden wollen, können Sie die mitgelieferte
S-VIDEO/Chinch Adapterkabel verwenden.
Kontaktieren Sie den Kontrollmonitor mit dem 3D VGA ENCODER mit Hilfe eines
VGA Kabels.
Verbinden Sie die Stromquelle mit dem „DC IN" Eingang. Sie können den
mitgelieferten Netzadapter oder einen Akku mit einem DV Plug Stecker (Mitte
Plus) verwenden.
Schalten Sie den 3D VGA ENCODER mit ON ein.
7

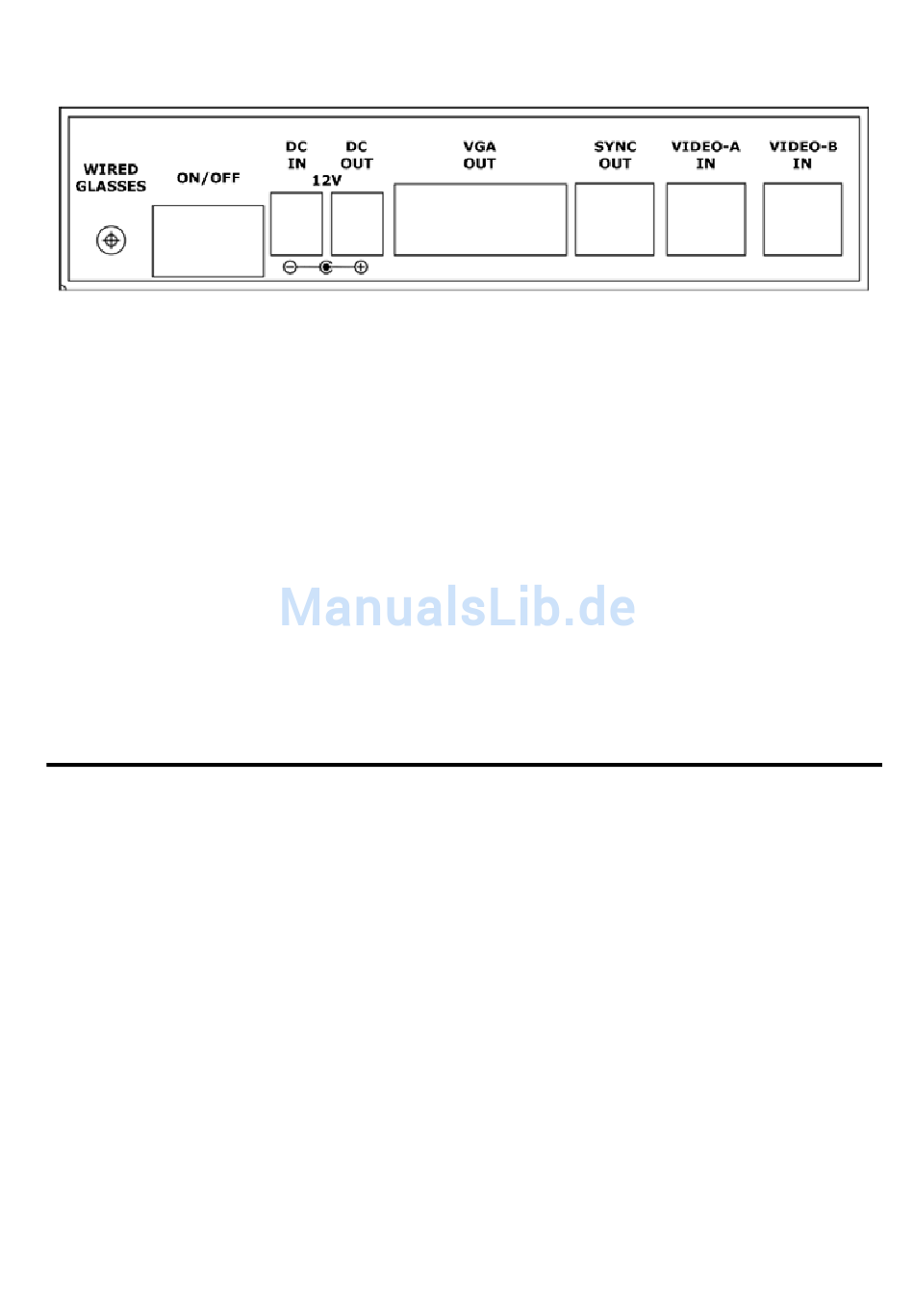

3D VGA ENCODER Rückansicht
(19) (20)
(21)
(22)
(23)
(24)
