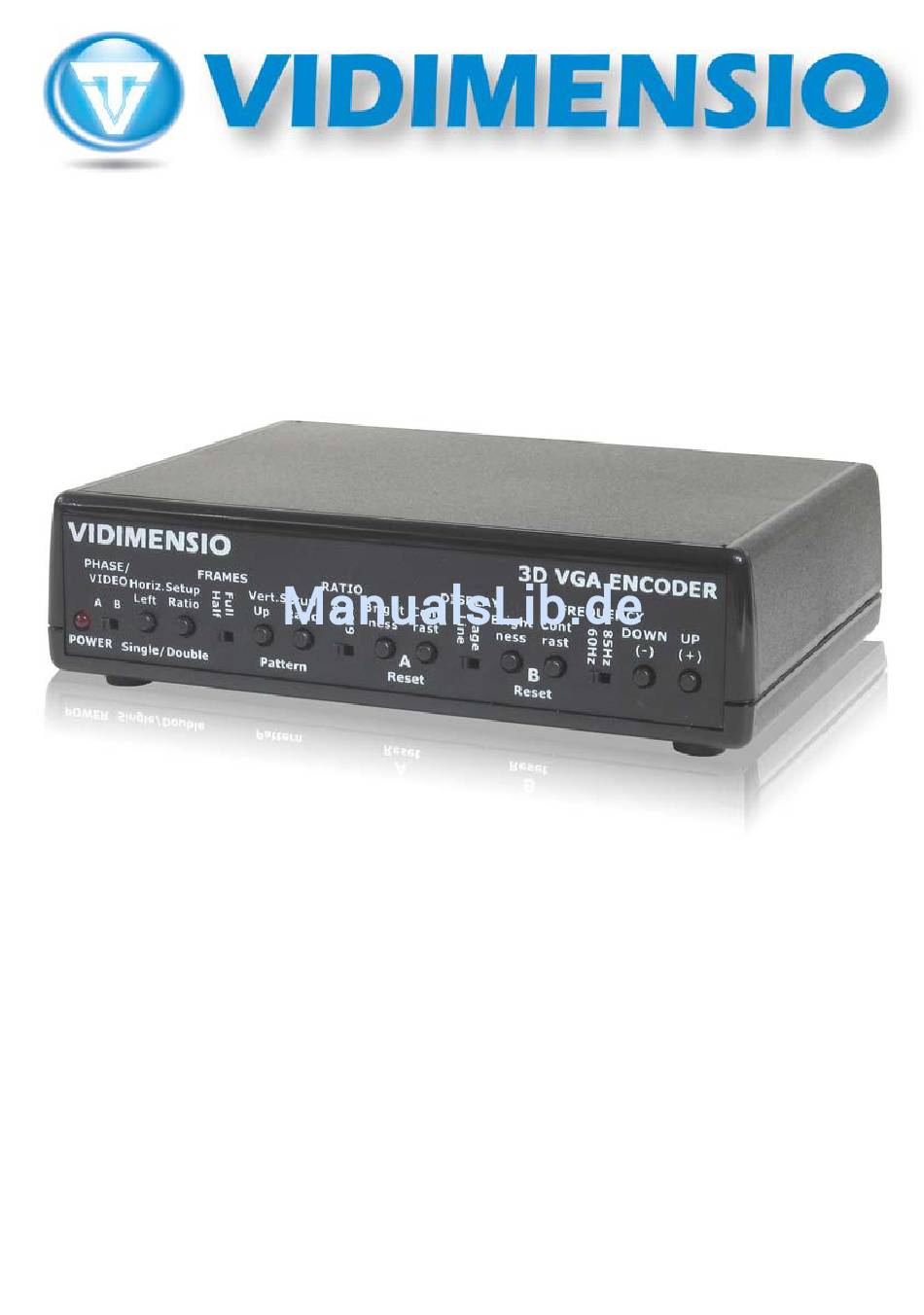

3D VGA ENCODER
Bedienungsanleitung / User Manual
––
3D Video Mixer für die Einstellungskontrolle bei
stereoskopischen Aufnahmen mit zwei Kameras
3D Video Mixer for control of the setup
by stereoscopic recording with two cameras
User Manual v1.2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vidimensio 3D VGA ENCODER

Inhaltszusammenfassung für Vidimensio 3D VGA ENCODER

  • Seite 1 3D VGA ENCODER Bedienungsanleitung / User Manual –– 3D Video Mixer für die Einstellungskontrolle bei stereoskopischen Aufnahmen mit zwei Kameras 3D Video Mixer for control of the setup by stereoscopic recording with two cameras User Manual v1.2...

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung ..............2 1. Vorwort.................. 2 2. Was kann das System? ............2 3. Lieferumfang ................4 4. Wichtige Gesundheitshinweise ........... 4 5. Sicherheitshinweise ..............5 6. Bezeichnung der Funktionsteile und Anschlüsse ......6 7. Inbetriebnahme ..............7 8. Beschreibung der Funktionen ............ 8 9.

  • Seite 3: Bedienungsanleitung

    Damit können bei stereoskopischen Aufnahmen die Bilder von zwei Videokameras in 2D oder auch in 3D überprüft werden. Der 3D VGA Encoder ist in der Lage zwei unabhängige, nicht synchronisierte Videosignale zu empfangen und auf einem Monitor mit VGA Eingang parallel darzustellen.
  • Seite 4 Die Videosignale können auch einzeln dargestellt werden. Die Einstellungen werden gespeichert, so gehen sie nach Ausschalten oder nach Trennung der Spannungsversorgung nicht verloren. Der 3D VGA Encoder unterstützt 4:3 und 16:9 Videoformate. Bei der parallelen Videobilddarstellung kann man zwischen Linear Interlaced und Page Flipping wählen.

  • Seite 5: Lieferumfang

    3. Lieferumfang • 1x 3D VGA ENCODER • 2x S-Video Kabel • 2x Chinch Kabel • 2x Composite Adapterkabel (Chinch Buchsen) • 1x Bedienungsanleitung • 1x VGA Kabel 1.8m • 1x VGA Kabel 0.5m • 1x 12V Netzteil Optionale Zubehörteile: •...

  • Seite 6: Sicherheitshinweise

    Gerätes folgende Hinweise: Niemals das Gerät selbst öffnen. Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren. Während eines Gewitters dürfen Sie den 3D VGA ENCODER nicht installieren. Verlegen Sie die Leitungen und Kabel so, dass niemand darauf treten oder darüber stolpern kann.

  • Seite 7: Bezeichnung Der Funktionsteile Und Anschlüsse

    6. Bezeichnung der Funktionsteile und Anschlüsse 3D VGA ENCODER Frontansicht (1) (2) (8) (9) (10) (11) (12) (13) (14) (15) (16) Auf der Vorderseite des 3D VGA ENCODERs befinden sich 5 kleine Schalter und 10 Drucktaster. Die einzelnen Funktionen sind die folgenden:...

  • Seite 8: Inbetriebnahme

    Der 3D VGA ENCODER wird als Videokonverter bei stereoskopischen Aufnahmen als Signalumwandler für einen Kontrollmonitor verwendet. Platzieren Sie daher den 3D VGA ENCODER an einer Stelle wo die beiden Kabel der einzelnen Videokameras den 3D VGA ENCODER optimal erreichen. Sie können den 3D VGA ENCODER auch hinter einem Kontrollmonitor befestigen und benötigen somit nur ein kurzes VGA Kabel.

  • Seite 9: Beschreibung Der Funktionen

    8. Beschreibung der Funktionen Sobald der 3D VGA ENCODER ein Videosignal empfangen kann, konvertiert er es in ein VGA Signal, was auf dem Kontrollmonitor angezeigt wird. Je nach Einstellung werden die Videosignale unterschiedlich dargestellt. Wenn der 3D VGA ENCODER auf einem Eingang kein Videosignal empfangen kann, ist auf diesem Kanal ein schwarzes Bild mit einem weißem Rahmen...

  • Seite 10: Verwendung Von 3D-Lcd-Brillen

    Da LCD Monitore zu träge sind, sind diese Displays für eine stereoskopische Darstellung mit 3D LCD Brillen nicht geeignet. Wenn Sie kabellose 3D LCD Brillen verwenden wollen, empfehlen wir unseren 3D Blaster zu verwenden und ihn an den Ausgang „SYNC OUT“ am 3D VGA ENCODER anzuschließen.

  • Seite 11: Inbetriebnahme Der 3D-Lcd-Brillen

    11. Abschalten Den 3D VGA ENCODER können Sie mittels On/Off Schalter ausschalten. Dieser Schalter trennt den 3D VGA ENCODER komplett vom Strom, der Spannungsausgang „DC OUT“ wird jedoch nicht vom Strom getrennt. Das dort angeschlossene Display muss separat deaktiviert werden.

  • Seite 12: Anwendungsbeispiele

    12. Anwendungsbeispiele...

  • Seite 13: Technische Spezifikationen

    13. Technische Spezifikationen • Stromverbrauch max. 400mA @ 12v, Pmax=4.8 Watt ohne DC OUT • Video Eingänge: S-Video: MiniDIN-4Pol - Y: 1Vpp, 75 ohm, C: 0.286 Vpp, 75 ohm, mit Adapterkabel: Chinch FBAS - 1 Vpp, 75 ohm • Video Ausgang: VGA 15 Pol. High Density Sub-D – 0.7 Vpp, 75 ohm Progressive Analog VGA Video Signal 800x600 60Hz/85Hz •...
  • Seite 14 Der 3D VGA Encoder und ein 8“ TFT Monitor...

  • Seite 15: Hinweise Und Garantie

    Hilfe erhalten Sie auch auf unserer Website. Warenzeichen Alle Warenzeichen sind Eigentum der jeweiligen Firmen Die Firma VIDIMENSIO spricht sich frei von eventuellen Ersatzansprüchen welche durch die fehlerhafte Benutzung, unsachgemäßer Lagerung oder nicht sachgerechter Reinigung entstanden sind. Diese Anleitung unterliegt dem Copyright der Firma VIDIMENSIO LTD.

  • Seite 16: Umweltinformationen

    United Kingdom Zweigniederlassung: Rudolf Nurejew Promenade 1/3/10 A-1220 Wien Österreich Web: www.vidimensio.de eMail: info@vidimensio.com © 2008 by VIDIMENSIO ® Das Gerät ist mit dem CE und FCC-Zeichen gekennzeichnet und entspricht damit den Anforderungen der Europäischen und Amerikanischen Richtlinie 89/336/EWG (Elektromagn. Verträglichkeit).

  • Seite 17: User Manual

    User Manual 1. Foreword We would like to thank you for purchasing the 3D VGA ENCODER and the thus shown trust in our product. Please read this manual very carefully, before using the device. If you follow the described guidelines of this manual, you guarantee ideal service for your 3D VGA ENCODER.
  • Seite 18 The settings are saved, so that they do not get lost after turning off the device or cutting the power supply. The 3D VGA Encoder supports 4:3 as well as 16:9 video formats. At the parallel image displaying you can choose between Linear Interlaced and Page Flipping.

  • Seite 19: Scope Of Delivery

    3. Scope of delivery • 1x 3D VGA ENCODER • 2x S-Video cable • 2x Chinch cable • 2x Composite Adapter cable (Chinch sockets) • 1x User Manual • 1x VGA cable 1.8m • 1x VGA cable 0.5m • 1x 12V Power supply Optional accessories: •...

  • Seite 20: Security Advices

    Please don’t use sharp or scraping cleaning agents. Clean the device with a soft, clammy rag. The 3D VGA ENCODER is to be repaired by authorised service personal from the company of VIDIMENSIO only. When experiencing malfunction, please contact our service hotline.

  • Seite 21: Description Of The Funtion Elements And Connections

    6. Description of the funtion elements and connections 3D VGA ENCODER frontview (1) (2) (8) (9) (10) (11) (12) (13) (14) (15) (16) On the front of the 3D VGA ENCODERs there exist 5 small switcher and 10 press buttons.
  • Seite 22 3D VGA ENCODER backview (17) (18) (19) (20) (21) (22) (23) (24) 17. Wired 3D LCD Glasses Output 18. On / Off 19. DC 12V Input 20. DC 12V Output (max. 1.25A @ 12V, 15Watt) 21. VGA Video Output 22. VESA 3 Pol 3D sync Output (max. 0.75A @ 5V, 3.75Watt) 23.

  • Seite 23: Launching

    Turn on the 3D VGA ENCODER by pressing ON. 8. Description of the features When the 3D VGA ENCODER is able to receive a videosignal, it converts it into a VGA signal, what is shown on the control monitor. Depending on the selected setting, the signals are differently displayed.
  • Seite 24 Changing the switch position can lead to a deviation of the appointed values, so the display detail should be readjusted. The adjusted values get saved. Even after turning off the 3D VGA ENCODER, the adjusted values keep saved. By that no new configuration of the settings is necessary.

  • Seite 25: Usage Of 3D-Lcd-Glasses

    3D LCD Glasses. If you like to use wireless 3D LCD Glasses, we recommend our 3D Blaster and to connect it to the „SYNC OUT“ of the 3D VGA ENCODER. 10.aunching the 3D LCD Glasses Wired 3D LCD Glasses (Optionally available) Plug the stereo jack of the wired 3D LCD Glasses to the „Wired glasses“...

  • Seite 26: Example Of Use

    The connected display has to be turned off separately. 12. Example of use...

  • Seite 27: Technical Specifications

    Dimensions: 154 x 42 x 108 mm (WxHxD) • Operation temperature: 0 C ° ~ 50 C° • Operation humidity: 10% ~ 75% • DC 12V Output max. 1.25A @ 12V, 15 Watt • Weight: 300 g The 3D VGA Encoder and a 8“ TFT Monitor...

  • Seite 29: Notes And Guarantee

    The enterprise VIDIMENSIO exculpates itself from possible claims for compensation that were caused through improper usage, storage or cleaning. This instruction is copyright of the enterprise VIDIMENSIO. It is not allowed to duplicate the instruction without a written allowance by the enterprise of...

  • Seite 30: Environment Information

    United Kingdom Regional office: Rudolf Nurejew Promenade 1/3/10 A-1220 Wien Austria Web: www.vidimensio.com eMail: info@vidimensio.com © 2008 by VIDIMENSIO ® The device is marked with the CE and FCC-sign and therefore meets the European/ USA guidelines 89/336/EWG (electro magnetical compatibility) requirements.
