1 Inleiding

De EasION IQ 4.0 ionisatiestaaf is ontworpen om elektrostatisch geladen oppervlakken te
neutraliseren.
De ionisatiestaaf is voorzien van een geïntegreerde hoogspanningsvoeding, emitters en een
status-LED.
De EasION IQ 4.0 wordt via een connector voorzien van 24 V DC voedingsspanning. De
ionisatiestaven kunnen direct vanuit een 24 V voeding worden gevoed, maar ook worden
aangesloten op het IQ Easy platform. Met deze optie kan de ionisatiestaaf op afstand en
centraal worden bediend en uitgelezen maar ook samenwerken met b.v. een Sensor IQ Easy
om restlading nog verder te minimaliseren. Met het IQ Easy platform kan de status van de staaf
worden gelogd waardoor eenvoudig kwaliteitsregistraties gemaakt kunnen worden.
De EasION IQ 4.0 is optimaal inzetbaar tussen 50 en 500 mm materiaalafstand, en is
verkrijgbaar in effectieve lengtes van 210 mm (Easion C IQ 4.0: 270 mm) t/m 4890 mm, in
stappen van 60 mm.
De Easion IQ 4.0 is leverbaar zoals getoond in afbeelding (1), de uitvoeringen getoond in de
afbeeldingen (2) en (3) zijn customer specials.
(2)
(1) (3)
M12 connector
M12 connector M8 connector

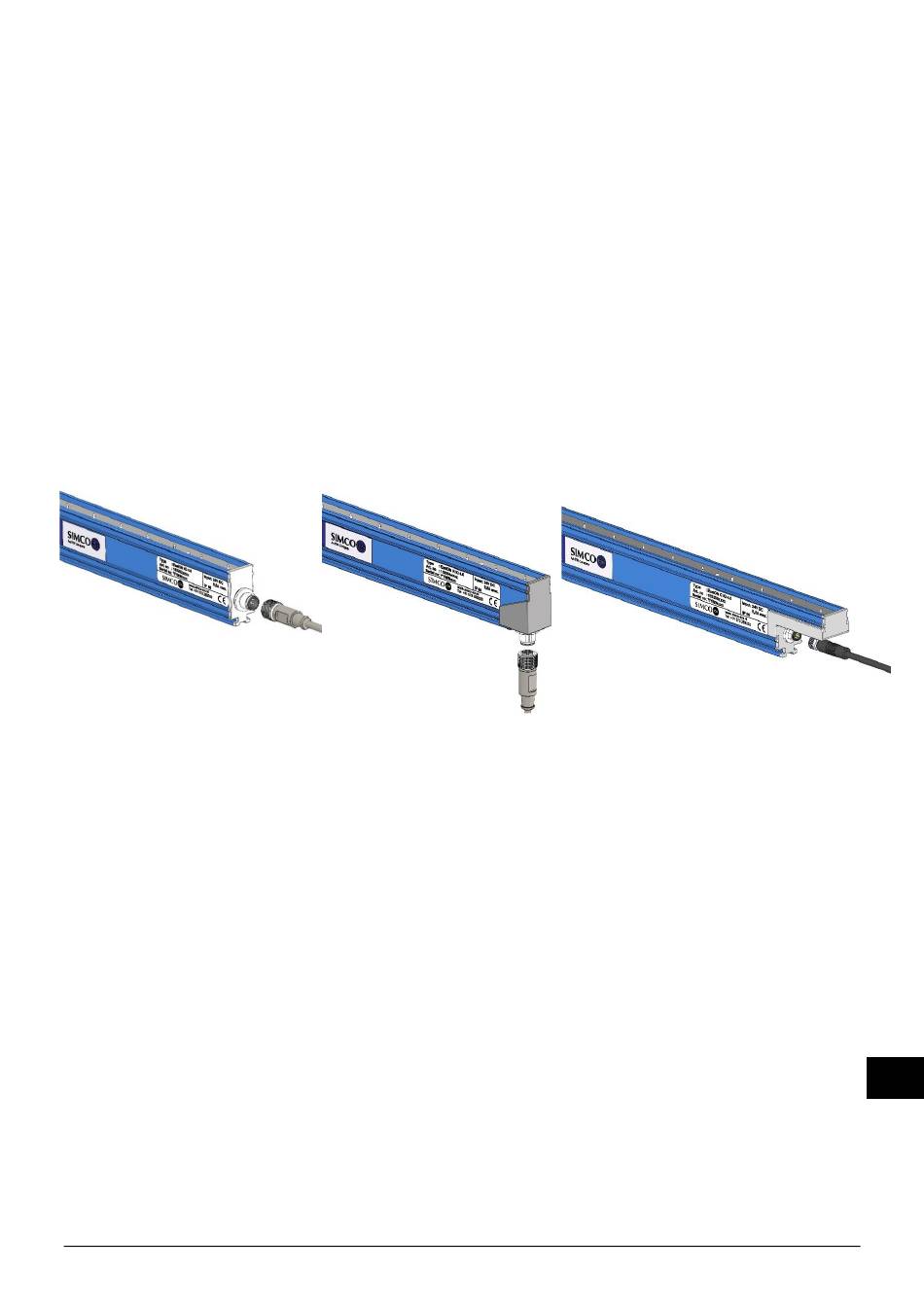

Afbeelding 1: Aansluitzijde EasION IQ 4.0 standaard-type (1), R-type (2) en C-type (3)

2 Beschrijving en werking

De 24 V DC voedingsspanning wordt in de ionisatiestaaf omgezet in een positieve en negatieve
hoogspanning. De hoogspanning wekt aan de emitters van de ionisatiestaaf een elektrisch veld
op waardoor de luchtmoleculen rondom de emitters worden omgezet in positieve en negatieve
ionen. Wanneer een elektrostatisch geladen materiaal binnen de werkafstand van de
ionisatiestaaf komt, worden er ionen vanuit de ionisatiestaaf met het geladen materiaal
uitgewisseld totdat het materiaal neutraal is.
Aan de status-LED is te zien of de ionisatiestaaf in bedrijf is en of deze overbelast is.
Daarnaast zal via een Manager IQ Easy diverse parameters, grenswaarden en informatie over
de werking getoond en gelogd worden. Lees hiervoor ook de gebruiksaanwijzing van de
NL
Manager IQ Easy.
