5.5 Demontage EasION IQ 4.0 (slide bracket)

- Koppel de M8 of M12-connector los van de ionisatiestaaf.
- Schroef de stelschroeven (nr. 6) uit de brackets (zie afbeelding 5).
- Schuif de ionisatiestaaf met brackets van de montagevoeten af, in de richting van de
drie punten (Mounting method) tot aan de aanslag, trek de ionisatiestaaf loodrecht van de
montagevoeten af.

5.6 Ionisatiestaaf aansluiten

Waarschuwing:
- Houd de waarschuwingen aan het begin van dit hoofdstuk in acht.

5.6.1 Ionisatiestaaf aansluiten op het IQ Easy Platform

- Sluit de ionisatiestaaf via een 1:1 M12 aansluitkabel, Male-Female, 5 polig aan op één van
de uitgangen van de Manager IQ Easy of Extension IQ Easy.
De standaard M8 of M12 connector kan worden aangesloten terwijl de Manager IQ Easy aan
staat. Deze hoeft dus niet uitgezet te worden!
wit
bruin
geel/groen of grijs
zwart
blauw
EasION IQ 4.0 standaard of R-type
(aanzicht kabelzijde)

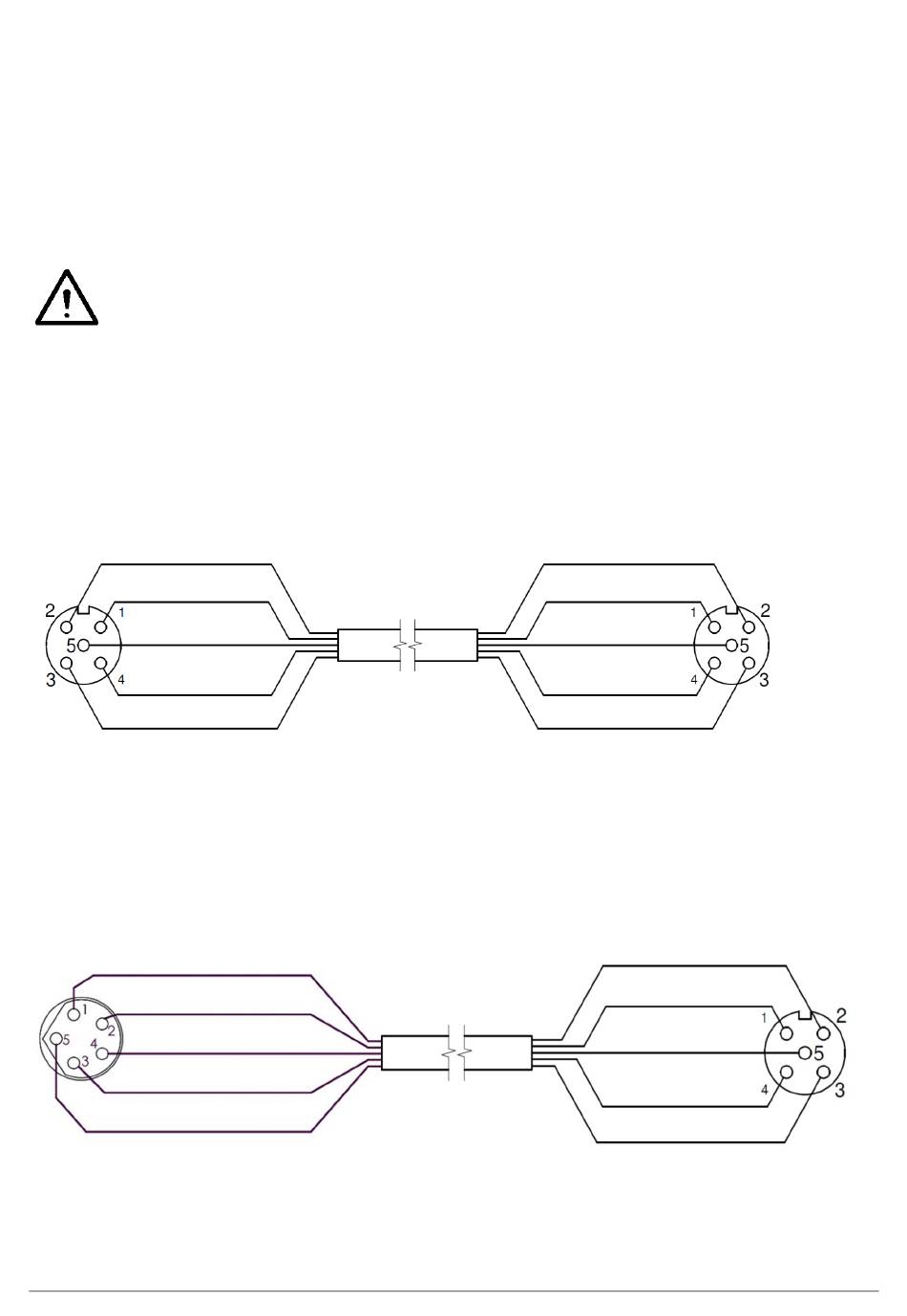

Afbeelding 6 a: Bedrading EasION IQ 4.0 en EasION R IQ 4.0 aan IQ Easy platform
Verloopkabel M12 – M8 voor EasION C IQ 4.0:
bruin
wit
zwart
blauw
geel/groen of grijs
EasION IQ 4.0 C-type
M8 connector
(aanzicht kabelzijde)
Afbeelding 6 b: Bedrading EasION C IQ 4.0 aan IQ Easy platform of Desktop voeding
EasION IQ 4.0_UM_9752153210_NL_D_GB_FR_V2_3
wit
bruin
geel/groen of grijs
zwart
blauw (GND)
Manager / Extension IQ Easy
(aanzicht kabelzijde)
wit
bruin
geel/groen of grijs
zwart
blauw (GND)
Manager / Extension IQ Easy (of
Desktopvoeding)
M12 connector
(aanzicht kabelzijde)
