5.6.2 Ionisatiestaaf aansluiten op de Simco-Ion desktopvoeding

- Sluit de externe geel/groene draad van de desktop voeding aan op aarde.
- Verbind de kabel met de M12-connector van de desktopvoeding met de ionisatiestaaf. De
Remote on/off aansluiting is door Simco-Ion al doorverbonden in de desktopvoeding,
waardoor de ionisatiestaaf standaard actief is wanneer deze wordt aangesloten.
- Sluit het netsnoer aan.

5.6.3 Ionisatiestaaf aansluiten op de DIN-rail voeding/externe voeding

Waarschuwing:
- Voor persoonlijke veiligheid en een goede werking moeten de grijze en de blauwe ader
beide met aarde worden verbonden.
- In de Simco-Ion desktopvoeding en in het IQ Easy platform zijn deze verbindingen al
gemaakt.
wit
bruin
geel/groen of grijs
zwart
blauw
EasION IQ 4.0 standaard of R-type
(M12 connector)
aanzicht kabelzijde)
(

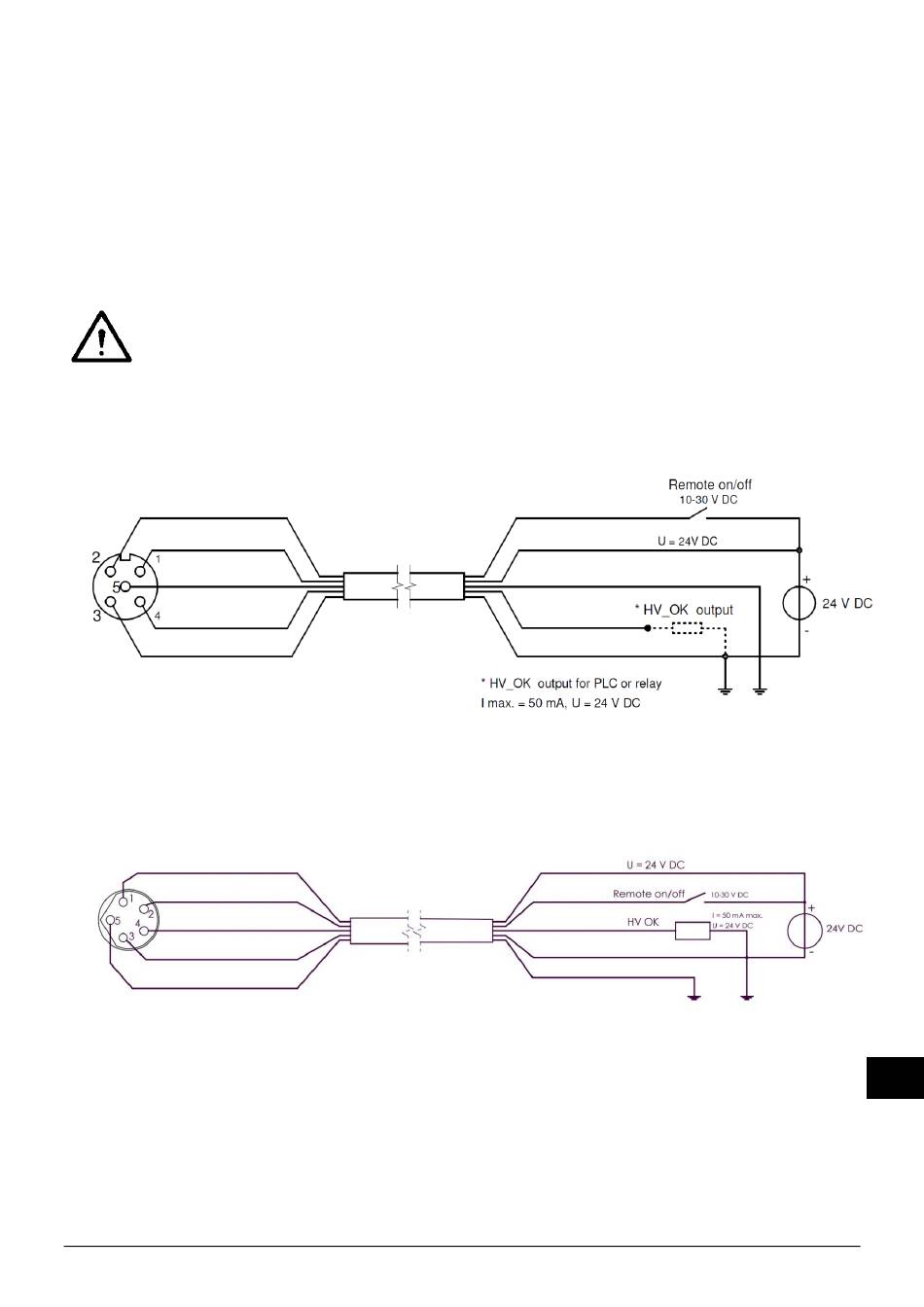

Afbeelding 7 a: Bedrading EasION IQ 4.0 en EasION R IQ 4.0
bruin
wit
zwart
blauw
geel/groen of grijs
EasION IQ 4.0 C-type
(M8 connector)
aanzicht kabelzijde)
(
Afbeelding 7 b: Bedrading EasION IQ C 4.0
- Gebruik een aansluitkabel met een M8 connector (voor Easion C IQ 4.0) of
M12 connector (voor Easion IQ 4.0 en Easion R IQ 4.0), female, 5 polig om de verbinding
van de ionisatiestaaf met de voeding te maken.
- Sluit de bedrading aan op de voeding volgens afbeelding 7.
EasION IQ 4.0_UM_9752153210_NL_D_GB_FR_V2_3
wit
bruin
geel/groen of grijs
zwart
blauw (GND)
bruin
wit
zwart
blauw (GND)
geel/groen of grijs
*HV_OK: output for PLC or relay
