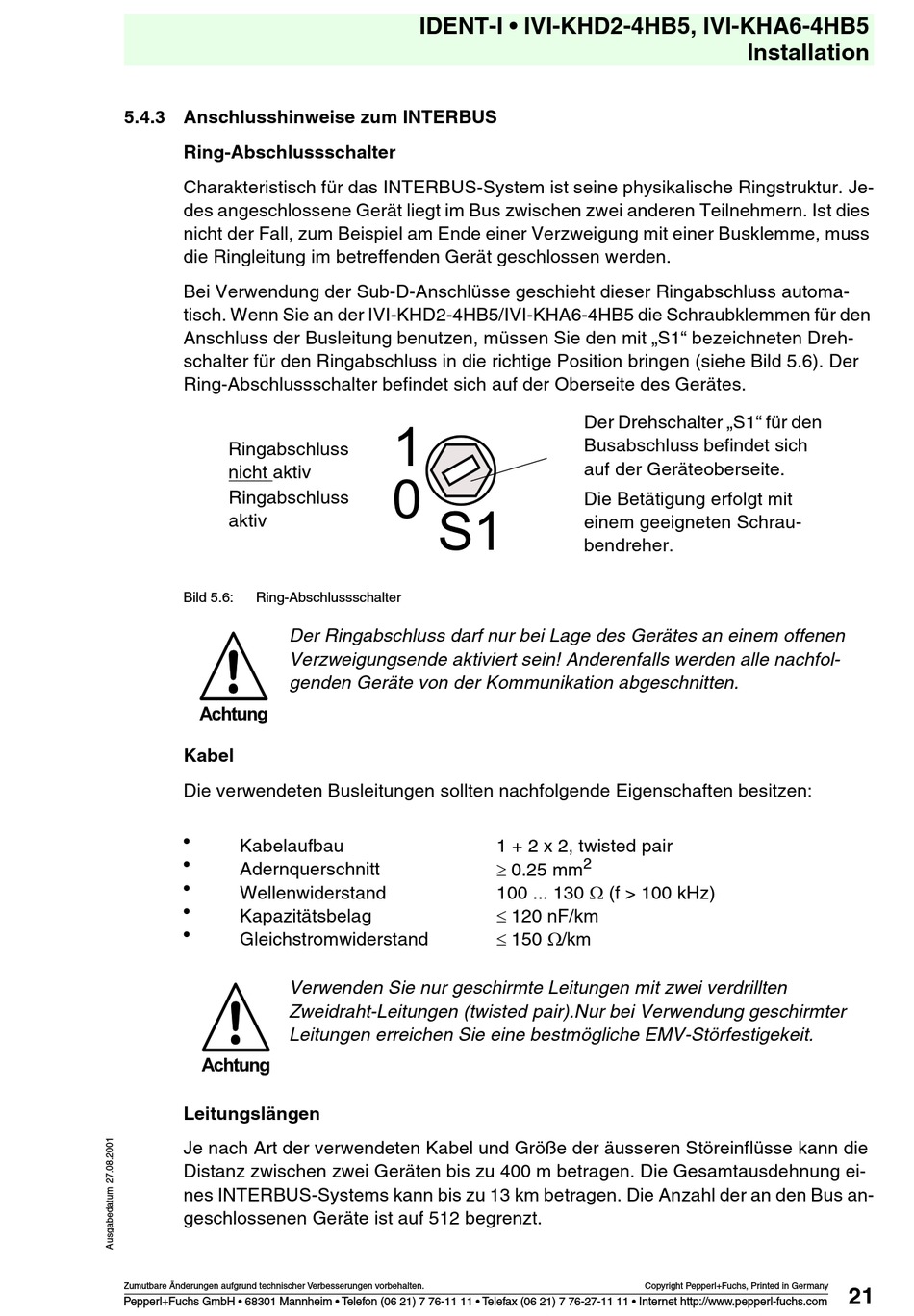

5.4.3 Anschlusshinweise zum INTERBUS
Ring-Abschlussschalter
Charakteristisch für das INTERBUS-System ist seine physikalische Ringstruktur. Je-
des angeschlossene Gerät liegt im Bus zwischen zwei anderen Teilnehmern. Ist dies
nicht der Fall, zum Beispiel am Ende einer Verzweigung mit einer Busklemme, muss
die Ringleitung im betreffenden Gerät geschlossen werden.
Bei Verwendung der Sub-D-Anschlüsse geschieht dieser Ringabschluss automa-
tisch. Wenn Sie an der IVI-KHD2-4HB5/IVI-KHA6-4HB5 die Schraubklemmen für den
Anschluss der Busleitung benutzen, müssen Sie den mit „S1" bezeichneten Dreh-
schalter für den Ringabschluss in die richtige Position bringen (siehe Bild 5.6). Der
Ring-Abschlussschalter befindet sich auf der Oberseite des Gerätes.
Ringabschluss
nicht aktiv
Ringabschluss
aktiv
Bild 5.6:
Ring-Abschlussschalter
Der Ringabschluss darf nur bei Lage des Gerätes an einem offenen
Verzweigungsende aktiviert sein! Anderenfalls werden alle nachfol-
genden Geräte von der Kommunikation abgeschnitten.
Kabel
Die verwendeten Busleitungen sollten nachfolgende Eigenschaften besitzen:
•
Kabelaufbau
•
Adernquerschnitt
•
Wellenwiderstand
•
Kapazitätsbelag
•
Gleichstromwiderstand
Verwenden Sie nur geschirmte Leitungen mit zwei verdrillten
Zweidraht-Leitungen (twisted pair).Nur bei Verwendung geschirmter
Leitungen erreichen Sie eine bestmögliche EMV-Störfestigekeit.
Leitungslängen
Je nach Art der verwendeten Kabel und Größe der äusseren Störeinflüsse kann die
Distanz zwischen zwei Geräten bis zu 400 m betragen. Die Gesamtausdehnung ei-
nes INTERBUS-Systems kann bis zu 13 km betragen. Die Anzahl der an den Bus an-
geschlossenen Geräte ist auf 512 begrenzt.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
IDENT-I • IVI-KHD2-4HB5, IVI-KHA6-4HB5
1
0
S1
1 + 2 x 2, twisted pair
³ 0.25 mm
100 ... 130 W (f > 100 kHz)
£ 120 nF/km
£ 150 W /km
Installation
Der Drehschalter „S1" für den
Busabschluss befindet sich
auf der Geräteoberseite.
Die Betätigung erfolgt mit
einem geeigneten Schrau-
bendreher.
2
Copyright Pepperl+Fuchs, Printed in Germany
21
