4.4
Anzeige-LED
Leseköpfe
Pro Lesekopf sind folgende drei Anzeige-LEDs zu je einer Zeile zusammengefasst:
LED-Farbe
grün
gelb
rot
Run/Error
Die zweifarbige (rot/grüne) LED zwischen den Sub-D-Anschlüssen für die Busleitun-
gen signalisiert Fehlerzustände.
Über die rot/grüne LED „Run/Error" werden folgende Gerätezustände angezeigt:
LED ständig rot:
LED 5 s rot, 0,5 s grün blinkend: Gerät betriebsbereit, keine Buskommunikation
LED grün:
4.5
Aufbau und Funktionsweise
Die Auswerteeinheit IVI-KHD2-4HB5/IVI-KHA6-4HB5 ist das Bindeglied zwischen
den Schreib-/Leseköpfen und dem INTERBUS-Master (SPS, PC etc.) Zwei unabhän-
gig arbeitende Mikroprozessoren, die über eine Schnittstelle miteinander verbunden
sind, übernehmen den Datenaustausch zwischen den Schreib-/Leseköpfen und dem
INTERBUS-Master.

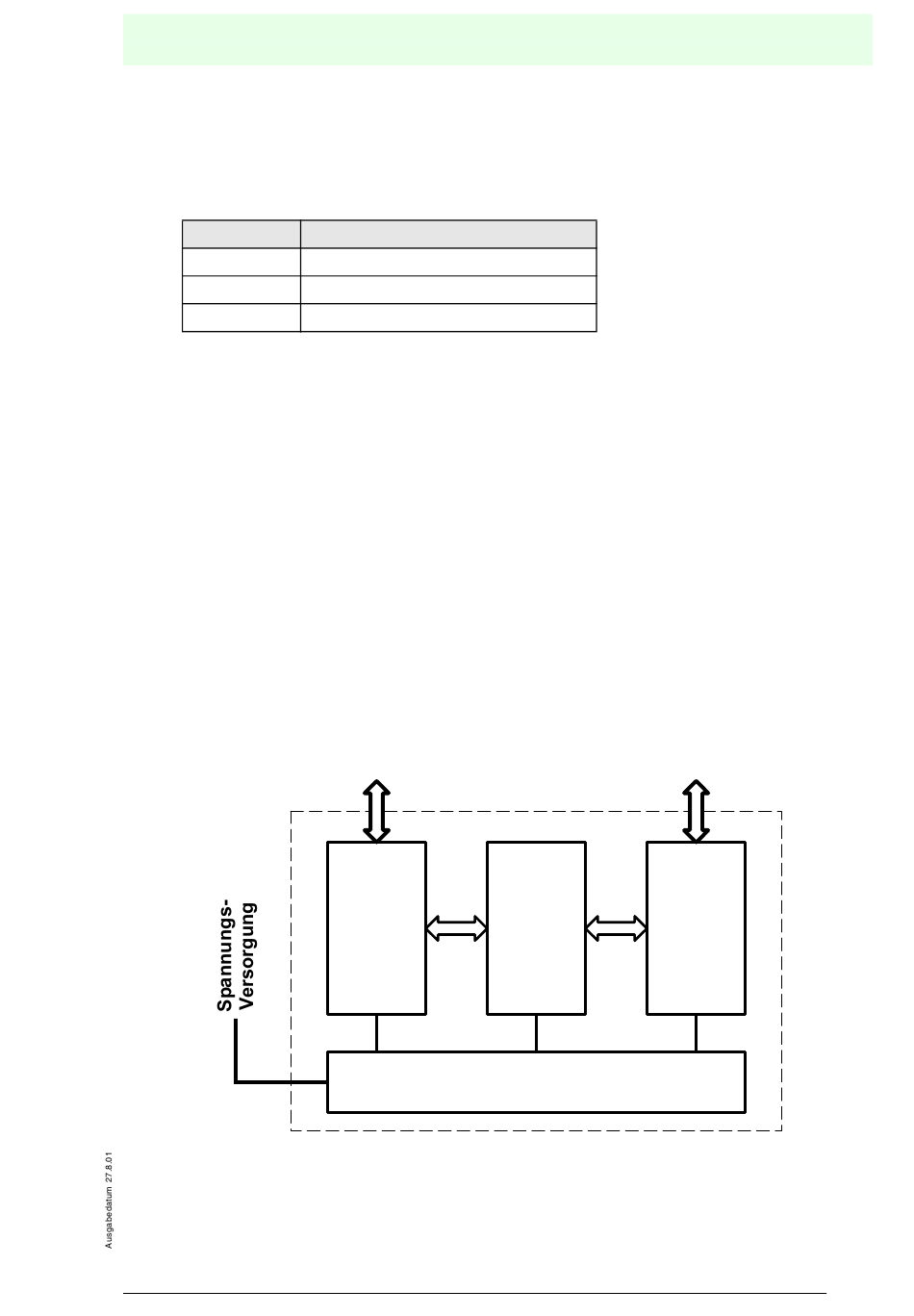

Bild 4.2:
Blockschaltbild der Auswerteeinheit IVI-KHD2-4HB5/IVI-KHA6-4HB5
Sowohl die Versorgungsspannung als auch die Bussegmente untereinander sind im
Gerät galvanisch getrennt.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
IDENT-I • IVI-KHD2-4HB5, IVI-KHA6-4HB5
Funktion
Schreib-/Lesekopf aktiv
Code- oder Datenträger erkannt
reserviert
Gerät defekt
Gerät betriebsbereit, Buskommunikation läuft
INTERBUS
Prozessor-
Baugruppe
INTERBUS
Produktbeschreibung
Schreib-/Leseköpfe
Prozessor-
Baugruppe
Baugruppe
IDENT-
SYSTEM
Netzteil
Copyright Pepperl+Fuchs, Printed in Germany
Filter-
11
