Produktbeschreibung
4.3
Systembeschreibung
Die Auswerteeinheit IVI-KHD2-4HB5/IVI-KHA6-4HB5 übernimmt die Ansteuerung
der angeschlossenen Schreib-/Leseköpfe, welche die Datenübertragung mit den Co-
de- und Datenträgern durchführen, bereitet die Leseinformationen auf und steuert die
Kommunikation und Datenübertragung mit einem INTERBUS-Mastergerät.
Schreib-/Leseköpfe
1
2
3
4

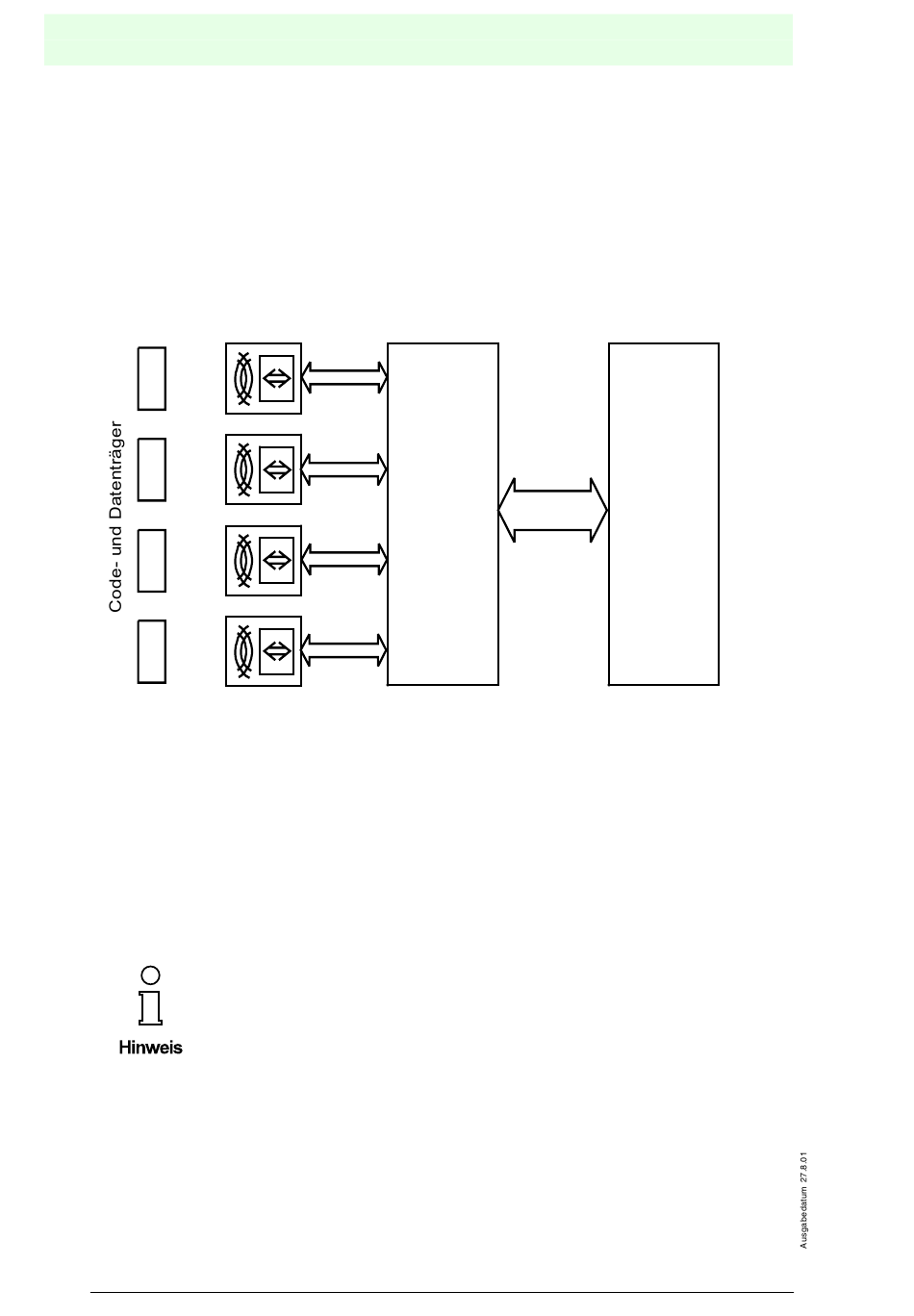

Bild 4.1:
Funktion der Auswerteeinheit IVI-KHD2-4HB5/IVI-KHA6-4HB5
im induktiven Identifikationssystem IDENT-System V
An eine IVI-KHD2-4HB5/IVI-KHA6-4HB5 lassen sich bis zu 4 Leseköpfe anschließen.
Die Auswerteeinheit arbeitet als passiver Busteilnehmer (Slave). Sie beschränkt sich
dabei auf die Nutzung des zyklisch gelesenen Prozessdatenkanals. Die Auswerteein-
heit belegt 4 Worte (8 Byte).
Der azyklisch gelesene Parameterkanal des INTERBUS-Protokolls wird nicht belegt.
Die detaillierte Beschreibung der Datenstruktur finden Sie in Kapitel 7
"Betrieb am INTERBUS" auf Seite 25.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
