IDENT-I • IVI-KHD2-4HB5, IVI-KHA6-4HB5
Installation
Klemme
Funktion
39
„Daten" Schreib-/Lesekopf 4
40
DO INTERBUS OUT
41
/DO INTERBUS OUT
42
Schutzleiter PE/Schirmung INTERBUS OUT
43
Versorgungsspannung Schreib-/Lesekopf 4Minus
44
reserviert
45
reserviert
46
Erdung Netzteil
47
Versorgungsspannung +
48
Versorgungsspannung -

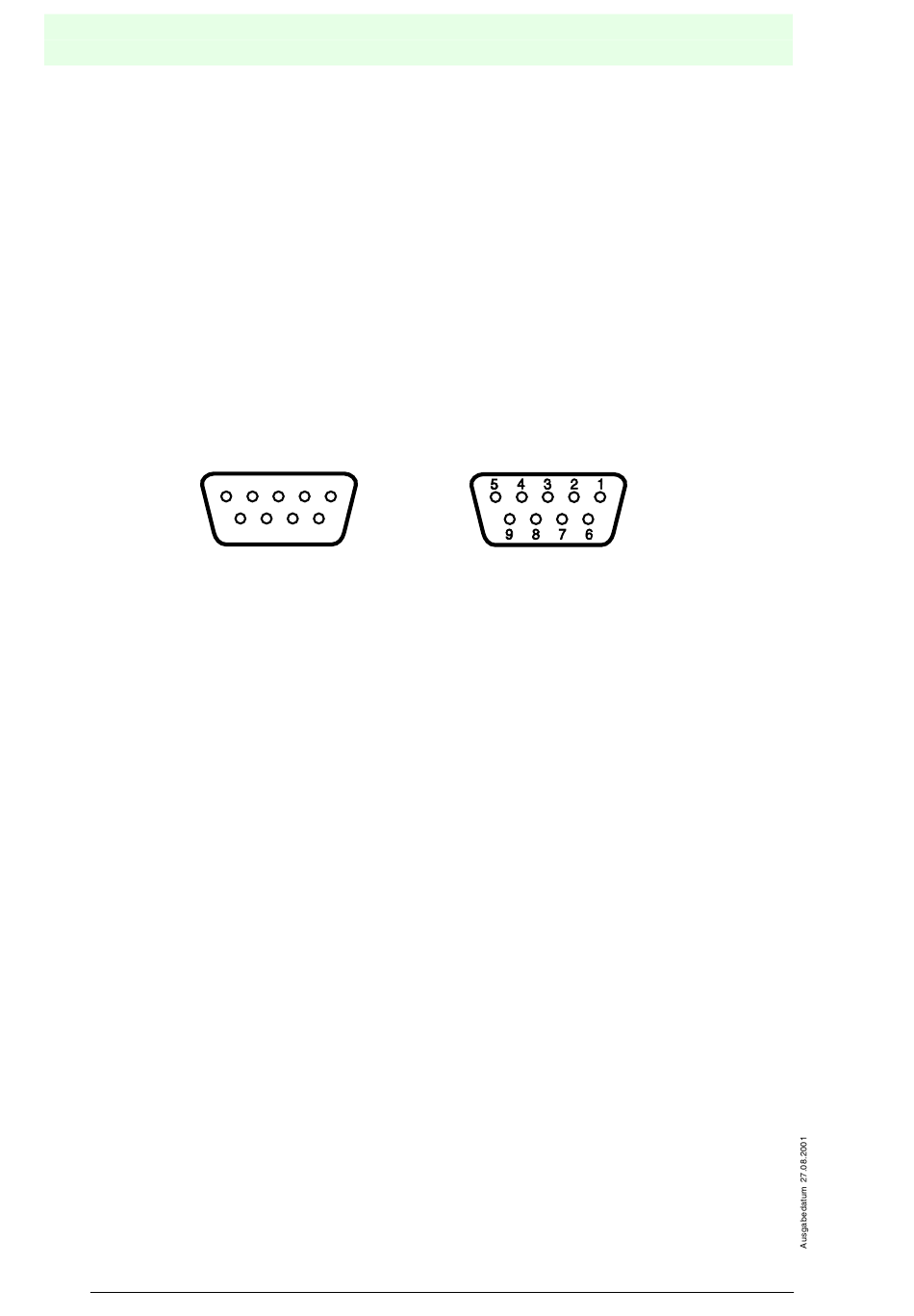

Belegung des 9-poligen Sub-D-Steckers und der 9-poligen Sub-D-Buchse
PIN
INTERBUS IN
1
DO
2
DI
3
GND
4
reserviert
5
reserviert
6
/DO
7
/DI
8
reserviert
9
reserviert
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
18
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
2
3
4
5
1
6
7
8
9
INTERBUS OUT
DO
DI
GND
reserviert
reserviert
/DO
/DI
reserviert
Ringabschluß
