3.4.4
Montage Steuereinheit TAD (optional)
3.4.5
Montage Temperatursensor PT1000 (optional)
8016983/1DPO/V2-0/2023-07| SICK
Irrtümer und Änderungen vorbehalten
1 Entsprechend der Projektierung Montageort die Steuereinheit festlegen. Abmessungen
der Steuereinheit,
siehe „Abmessungen Steuereinheit TAD (alle Maßeinheiten sind in
mm)", Seite
100.
Die Steuereinheit kann bei getrennter Spannungsversorgung bis max. 1200m entfernt
vom Montageort des VISIC50SF montiert werden.
2 Bohrungen für Wandhalter der Steuereinheit gemäß Bohrplan
einheit TAD für VISIC50SF (alle Maßeinheiten sind in mm)", Seite 104
3 M8 Stahlanker (aus Befestigungssatz) einschlagen.
4 Steuereinheit montieren.
5 Verdrahtung,
siehe „Verdrahtung Steuereinheit TAD", Seite
Benötigtes Material
Set Temperatursensor
Schraubenschlüssel
Innen-Sechskantschlüssel
1 Überprüfen Sie das Temperatursensor-Set nach Vollständigkeit.
2 Die schwarze Verschlussschraube an der Unterseite des Gehäuses mit dem Innensechs-
kantschlüssel SW8 entfernen.

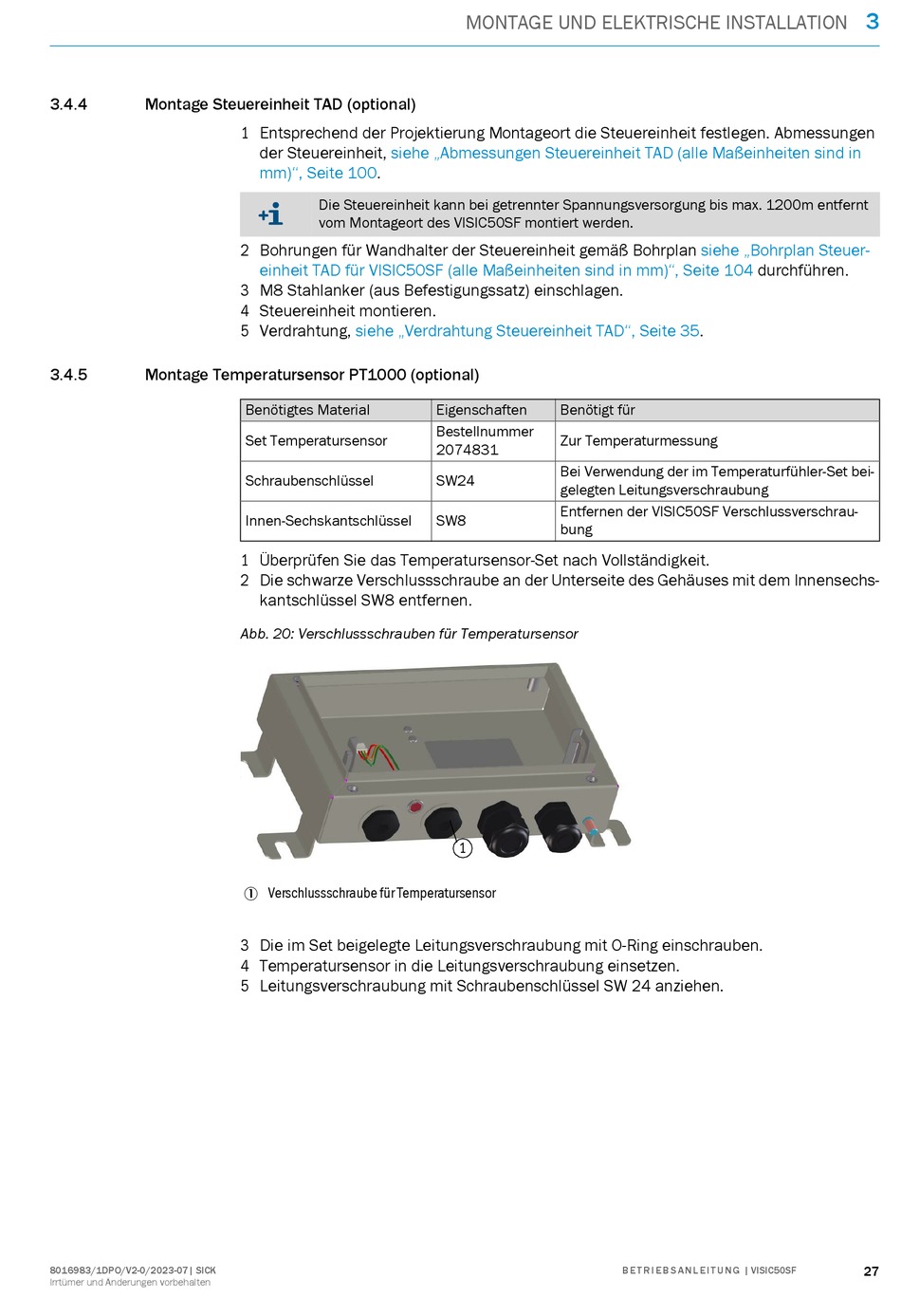

Abb. 20: Verschlussschrauben für Temperatursensor
Verschlussschraube für Temperatursensor
3 Die im Set beigelegte Leitungsverschraubung mit O-Ring einschrauben.
4 Temperatursensor in die Leitungsverschraubung einsetzen.
5 Leitungsverschraubung mit Schraubenschlüssel SW 24 anziehen.
MONTAGE UND ELEKTRISCHE INSTALLATION
Eigenschaften
Benötigt für
Bestellnummer
Zur Temperaturmessung
2074831
Bei Verwendung der im Temperaturfühler-Set bei-
SW24
gelegten Leitungsverschraubung
Entfernen der VISIC50SF Verschlussverschrau-
SW8
bung
1
siehe „Bohrplan Steuer-
durchführen.
35.
