Montageanleitung
Bausatz Basic-Line
Montage Z-Achse / Spindelaufnahme

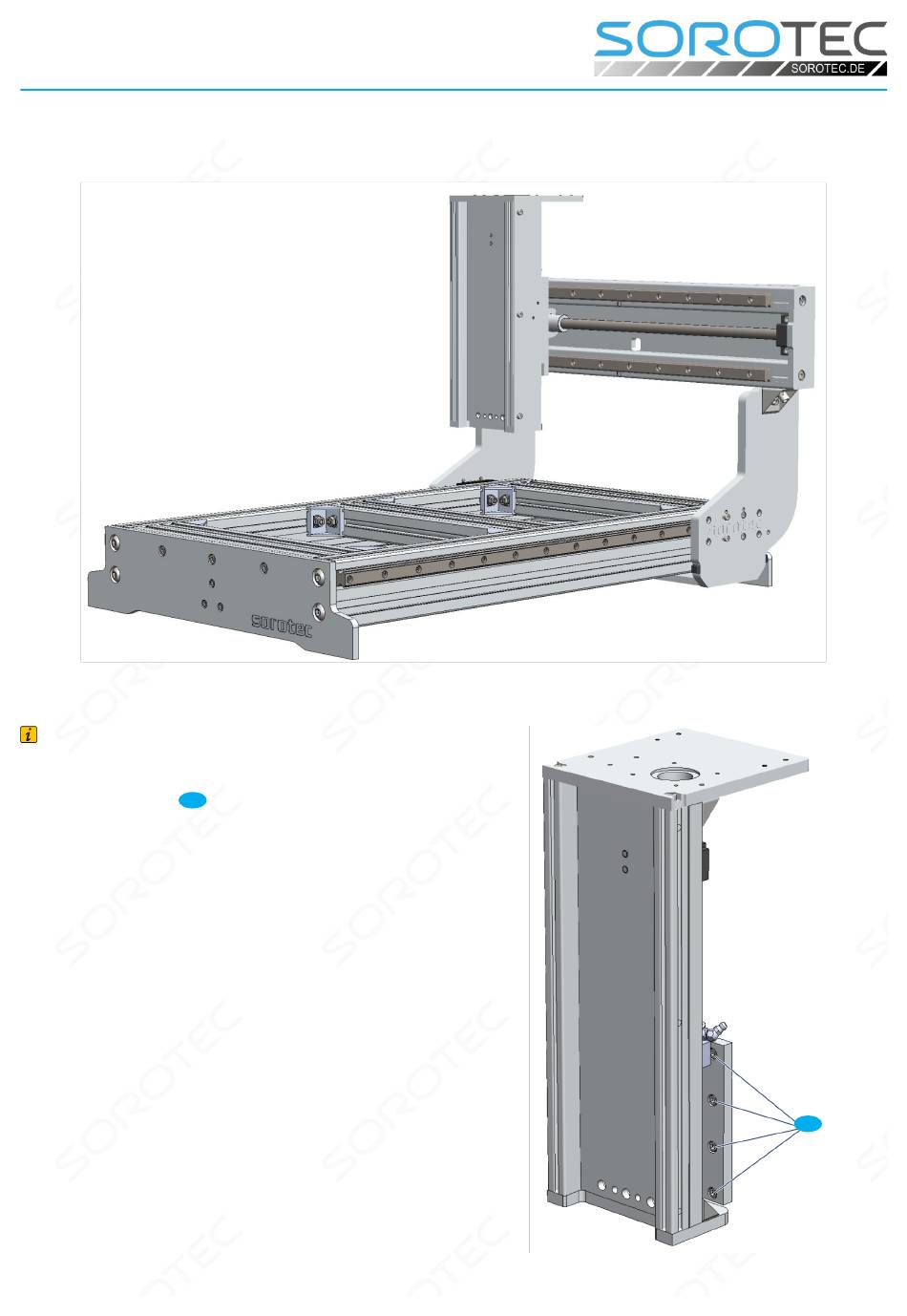

Bild 33: Basic-Line mit montierter Z-Achse
Hinweis:
Die Montage der Z-Achse erfolgt als einzelne Bau-
gruppe. Die komplette Z-Achse wird anschließend
mit den Schrauben
an der Führungsplatte Y ver-
C3
schraubt.
Nach dem Ausrichten der Z-Achse werden abschlie-
ßend noch die seitlichen Aussteifungen Z montiert.
Bei Ausstattung mit Performance-Kit werden statt
der einfachen Aussteifungen die stärkeren Teile des
Kits verwendet.
C3
Bild 34: Verschraubung der Z-Achse an der Führungsplatte
