Montageanleitung
Bausatz Basic-Line
Festlager montieren
• Buchse auf Kugelumlaufspindel aufstecken.
Festlagereinheit auf Kugelumlaufspindel
aufstecken.
• Buchse auf Kugelumlaufspindel aufstecken
• Wellenmutter auf Kugelumlaufspindel
aufschrauben. Achtung! Bund der Wellenmutter
Richtung Festlagerbock.
• Zum Einstellen des Axialspiels
die Wellenmutter festziehen, bis die
Kugelumlaufspindel sich nur noch schwergängig
in den Festlagereinheit drehen läßt. Dann
Wellenmutter vorsichtig etwas lösen (ca. 5°),
bis die Kugelumlaufspindel sich wieder leicht
verdrehen läßt.
• Stiftschrauben in Gewindebohrungen der
Wellenmutter einschrauben und festziehen.
• Nur X-Antrieb: Festlager
Flanschplatte
verschrauben; Schrauben
12
leicht festziehen.
• Hinterkanten von Festlager und Flanschplatte
parallel ausrichten und Schrauben festziehen.
Loslager montieren X-Antrieb
• Wälzlager in das Gehäuse eindrücken.
Hinweis:
Um das Wälzlager bei der Montage in das Gehäuse
nicht zu beschädigen, darf nur am Lageraussenring
gedrückt / geschlagen werden. Passende Treibhülse
(Rohr) verwenden und Lageraußenring vor der Mon-
tage einölen!
• Loslager auf Kugelumlaufspindel aufstecken.
Loslager montieren Y-Antrieb
• Loslagereinheit auf Kugelumlaufspindel
aufstecken und Sicherungsring am Ende der
Kugelumlaufspindel anbringen.
www.sorotec.de
an der
4F
D2
Seite 9/27

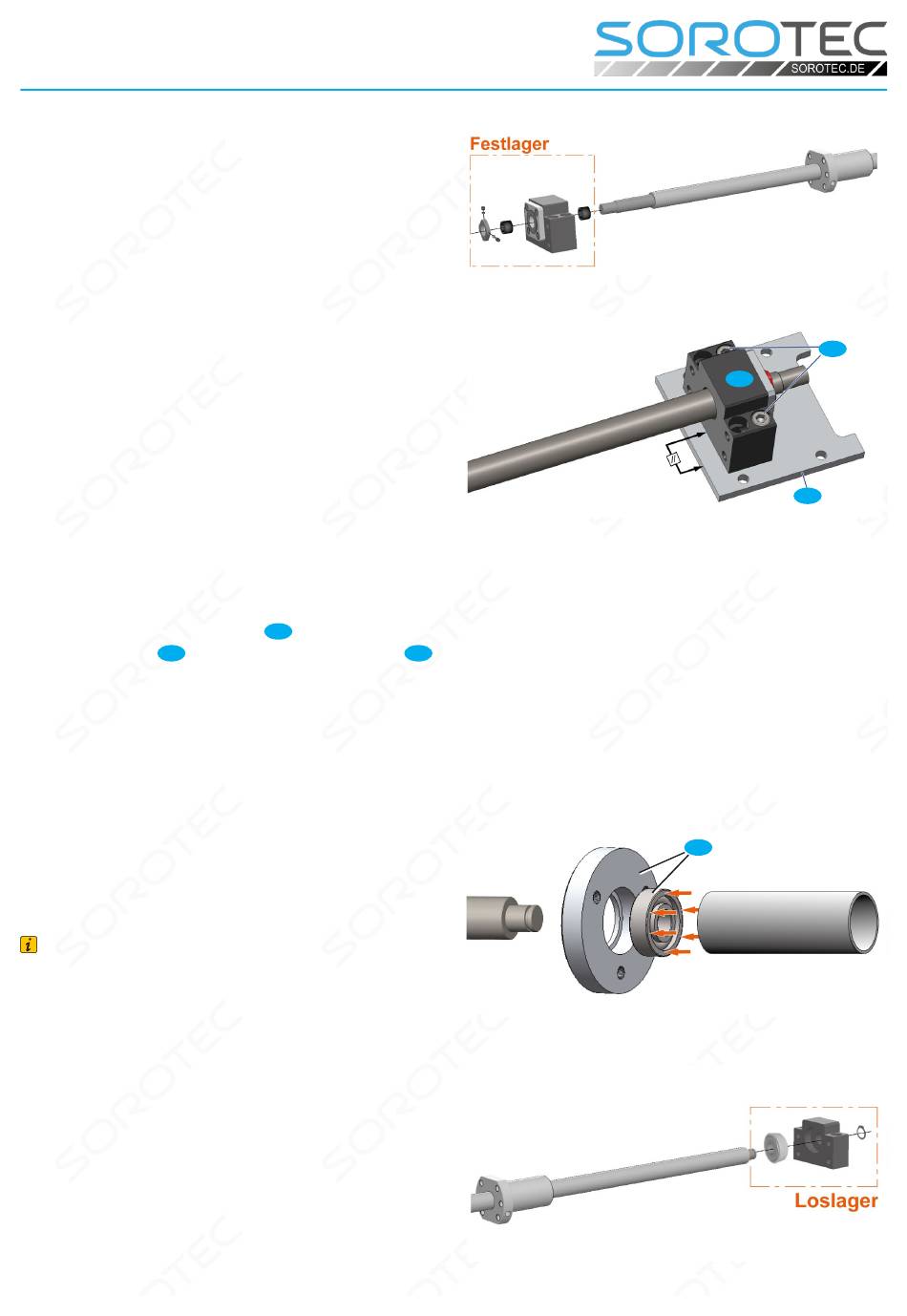

Bild 3: Festlagermontage
Bild 4: Festlager X-Antrieb
Bild 5: Wälzlagermontage mit Treibhülse
Bild 6: Loslagermontage
D2
4F
12
4L
V 2.3.3
