Montageanleitung
Bausatz Basic-Line
Montage X-Achse
und Grundrahmen
Hinweis:
Die folgenden Abbildungen zeigen den Bausatz
Basic-Line 0605. Die Montage der Basic-Line 1005
erfolgt sinngemäß.

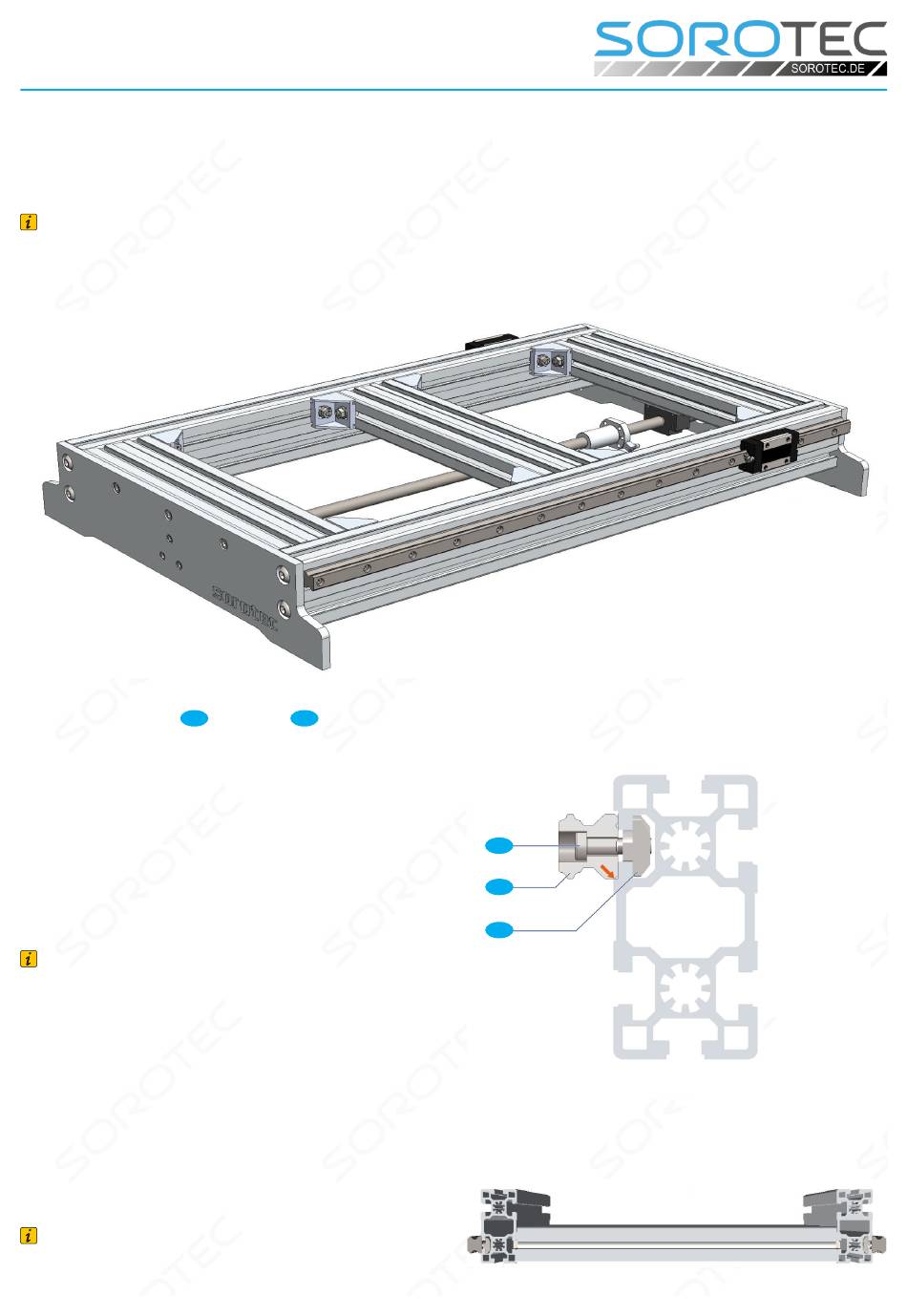

Bild 7: Fertig aufgebauter Grundrahmen
• Linearführung
16
dabei muss die Unterkante der Linearführung auf
ganzer Länge an der gefrästen Anschlagkante
des Profils anliegen (siehe Bild 8).
• Schrauben in der Mitte beginnend gleichmäßig
nach aussen festziehen. Anzugsmoment: 6 Nm
• Arbeitsschritte mit zweitem Profil und zweiter
Linearführung wiederholen.
Hinweis:
Die Verschluss-Stopfen für die Bohrungen der
Führungsschienen verhindern die Ablagerung von
Schmutz und Spänen, die anderenfalls die Dichtlip-
pen der Führungswagen beschädigen können.
• Setzen Sie die Verschluss-Stopfen in die
Bohrungen dier Führungsschienen ein. Achten
Sie dabei auf bündigen Sitz.
Hinweis:
Die weitere Montage des Grundrahmens erfolgt auf
dem Rücken liegend, wie in Bild 9 dargestellt.
www.sorotec.de
am Profil
verschrauben;
25
C4
16
H1
Bild 8: Linearführungen an Anschlagkante (Pfeil)
Bild 9: Grundrahmen in Rückenlage
Seite 10/27
V 2.3.3
