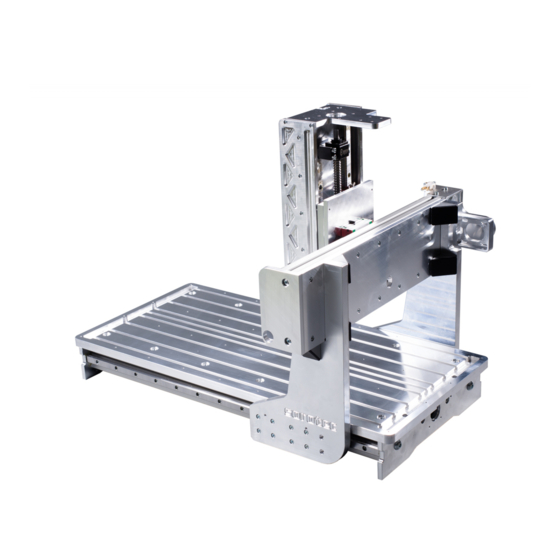

- Seite 1 Compact-Line Wartungsanleitung MPF.CL SOROTEC GmbH Tel.: +49 (0) 7227-994255-0 Withig 12 Fax: +49 (0) 7227-994255-9 77836 Rheinmünster E-Mail: sorotec@sorotec.de Version 1.0.0 Web: www.sorotec.de...
- Seite 2 Bei normalem Gebrauch sollte die Portalfräsmaschi- Hinweis: ne alle sechs Monate, spätestens aber nach zwölf Als Fettpresse empfehlen wir das Mini-Fettpres- Monaten abgeschmiert werden. Gehen Sie dazu vor sen-Set aus dem Sorotec-Onlineshop (Art.-Nr. wie folgt: SM.0011). Alle Schmierpunkte Zur Schmierung der Spindelmuttern und Füh- rungswagen ist gebräuchliches Mehrzweckfett...
- Seite 3 Compact-Line Wartungsanleitung Führungswagen Y-Achse • Die Schmiernippel der oberen Führungswagen sind in jeder Position der Y-Achse von der Seite aus erreichbar. • Schmieren Sie die oberen Führungswagen der Y-Achse ab, wie in den Bild 5 gezeigt. Bild 5: Abschmieren der Y-Führung •...
- Seite 4 Compact-Line Wartungsanleitung Spindelmutter Y-Achse • Bringen Sie die Y-Achse in MIttelstellung. Der Schmiernippel der Y-Spindelmutter ist nun durch die Öffnung in Mitte des Portalbalkens gut erreichbar. • Schmieren Sie die Y-Spindelmutter ab, wie in Bild 8 gezeigt. Bild 8: Abschmieren der Y-Spindelmutter Führungswagen Z-Achse...
