Montageanleitung
Bausatz Basic-Line
Stirnplatte vorne
33
Vorarbeiten
Winkel für Flächenmontage
vorbereiten
Bei der Montage eines Winkels
nem Bauteil ohne Befestigungsnuten müssen vor der
Montage die am Winkel vorhandenen Zentrierla-
schen entfernt werden (siehe Bild 1). Das kann durch
Abbrechen mit einem Schraubendreher oder Abfei-
len / Abschleifen erfolgen.
Vormontage der
Kugelumlaufspindeln, Spindelmuttern
und Lagereinheiten
Achtung!
Die vormontierten Kugelumlaufmuttern dürfen
nicht von den Kugelumlaufspindeln herunter gedreht
werden!
Die Kugelumlaufmuttern und Kugelumlaufspindeln
sind empfindlich und müssen vorsichtig gehandhabt
werden!
Schmiernippel montieren
(alle Antriebe):
Alle Kugelumlaufmuttern mit 90° abgewinkelten
Schmiernippeln bestücken (siehe Bild 2). Schmier-
nippel noch nicht ganz festziehen, um sie später
noch ausrichten zu können.
www.sorotec.de
BL.FT.002.01
BL.FT.026.01
oder
an ei-
34
35
BL.FT.002.01
34
35

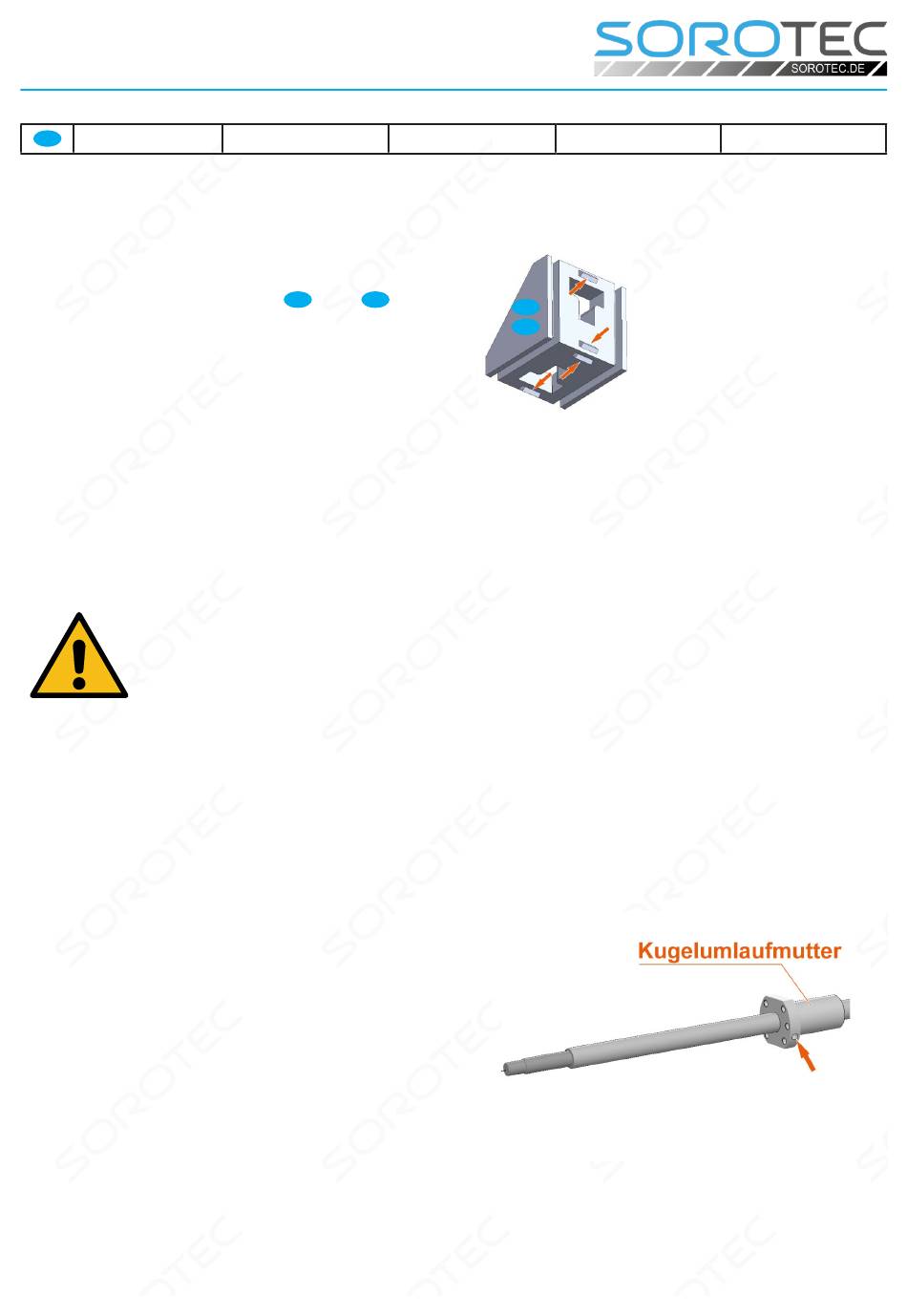

Bild 1: Zentrierlaschen an Montagewinkel
Bild 2: Bohrung und Gewinde für Schmiernippel
Seite 8/27
BL.FT.026.01
V 2.3.3
