S. 440
OPTIONAL
B
1
4
13
C
2
14
15
4
16
S. 440
162mm
6.4"
208mm
8.2"
17
3
94mm
3.7"
APPLICAZIONE A PARETE
AVVOLGITUBO ORIENTABILE
(s. 440) CARTERATO (CON
STAFFA ORIENTABILE
SOLO A RICHIESTA)
Dopo aver scelto la posizione
ideale, verificato la consistenza e
lo spessore del muro, controllato
che i fori per i tasselli non vadano
a intercettare tubi idraulici o cavi
elettrici, fissare la staffa [B] dell'av-
volgitubo orientabile (fig. 13).
Agganciare la staffa [C] all'avvolgi-
tubo (fig. 14).
Agganciare l'avvolgitubo e appli-
care i due seegers di sicurezza
come indicato in fig. 15-16.
L'avvolgitubo così montato può
liberamente ruotare di 40° destra/
sinistra.
NL
WANDMONTAGE VAN
DE DICHTE WENDBARE
SLANGHASPEL (s. 440)
(MET WENDBARE BEUGEL
ALLEEN OP AANVRAAG)
Na de ideale plaats gekozen te
hebben, de stevigheid en de dikte
van de muur gecontroleerd te
hebben, gecontroleerd te hebben
of de gaten voor de pluggen niet
op waterleidingen of elektroni-
sche snoeren terechtkomen moet
u beugel [B] van de wendbare
slanghaspel bevestigen (fig. 13).
Maak beugel [C] aan de slanghas-
pel vast (fig. 14).
Haak de slanghaspel vast en breng
de twee veiligheidsseegerringen
aan zoals aangegeven op fig. 15
- 16.
De op die manier gemonteerde
slanghaspel kan dan vrij naar links
en rechts draaien in een hoek van
40°.
-30-

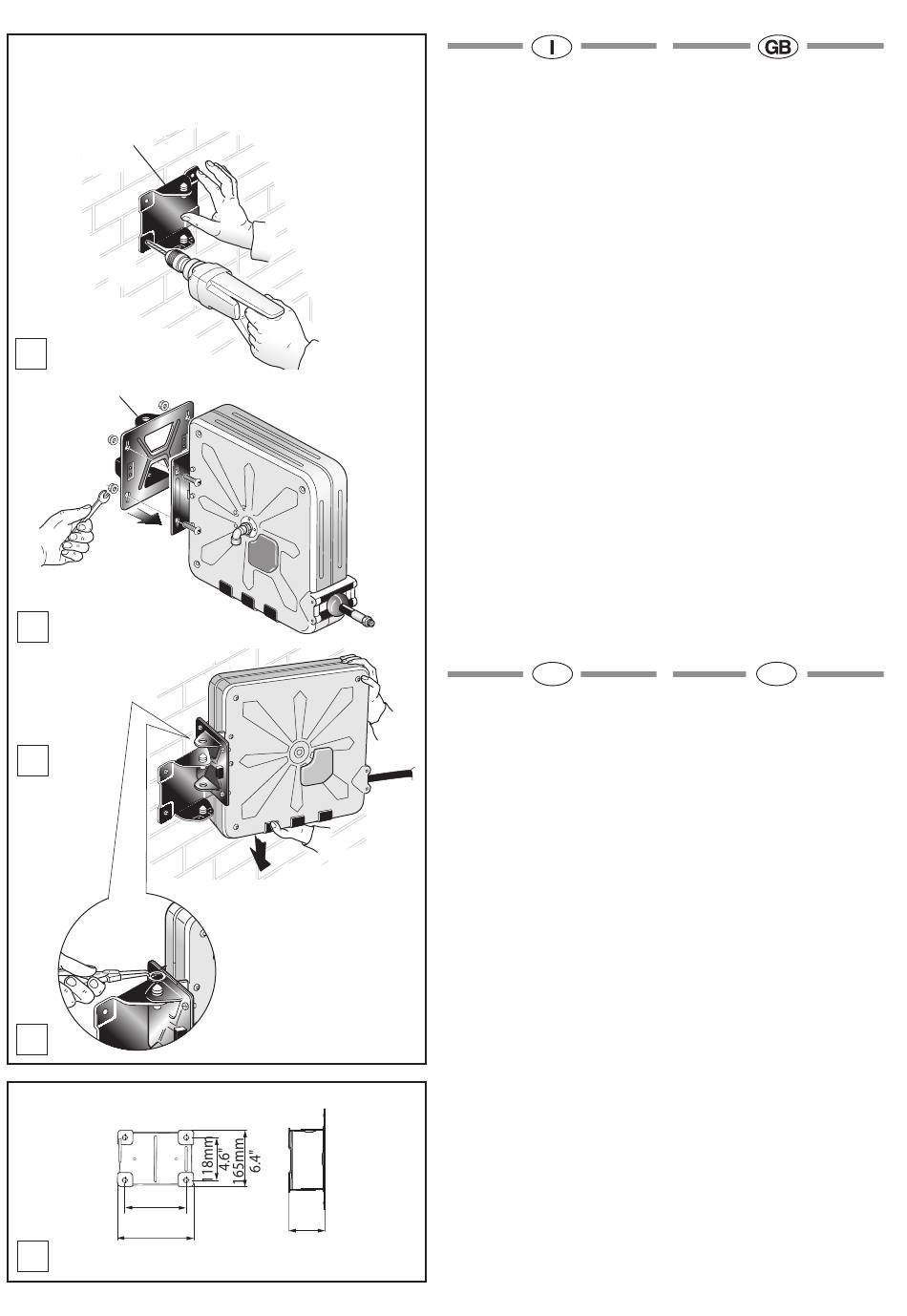

WALL-MOUNTING OF
SWIVEL HOSE REEL (s. 440)
ENCLOSED (SWIVEL BRACKET
ONLY ON REQUEST)
After choosing the ideal position,
verifying the consistency and
thickness of the wall and ensuring
that the plug holes do not interfere
with any plumbing pipes or electri-
cal wires, fix the bracket [B] of the
swivel hose reel (fig. 13).
Hook the bracket [C] in the hose
reel (fig. 14)
Hook the hose reel and apply the
two safety snap-rings, as shown in
fig. 15 - 16.
The hose reel thus mounted, can
be freely turned 40° to the right/
left.
DK
VÆGMONTERING AF LUKKET
DREJELIG SLANGETROMLE
(s. 440) (MED DREJELIG
KONSOL KUN VED BESTILLING)
Vælg den ideelle position og
kontrollér væggens tilstand og
tykkelse. Kontrollér, at hullerne
til rawlplugsene ikke afskærer
hydraulikslanger eller elkabler.
Montér (fig. 13) konsollen [B] til
den drejelige slangetromle.
Fasthægt konsollen [C] til slange-
tromlen (fig. 14).
Fasthægt kabeltromlen og anbring
de to seegerringe som vist i fig. 15
- 16.
Når kabeltromlen er monteret på
denne måde, er det muligt at dreje
den 40° mod højre/ venstre.
