3.3 Montage TECHART Kabelbaum
Bei Arbeiten an der Fahrzeug-Elektrik/-Elektronik ist die Zündung auszuschalten
i
und die Batterie abzuklemmen.
Alle Stoßverbinder nach dem Crimpen mit dem Heißluftfön erwärmen, damit die
Stoßverbinder wasserdicht verschweißt werden.
1
Verbindungskabel
TFL/Steuergerät 000.180.191.0
parallel zum originalen
Kabelbaum von links nach rechts
verlegen.
2

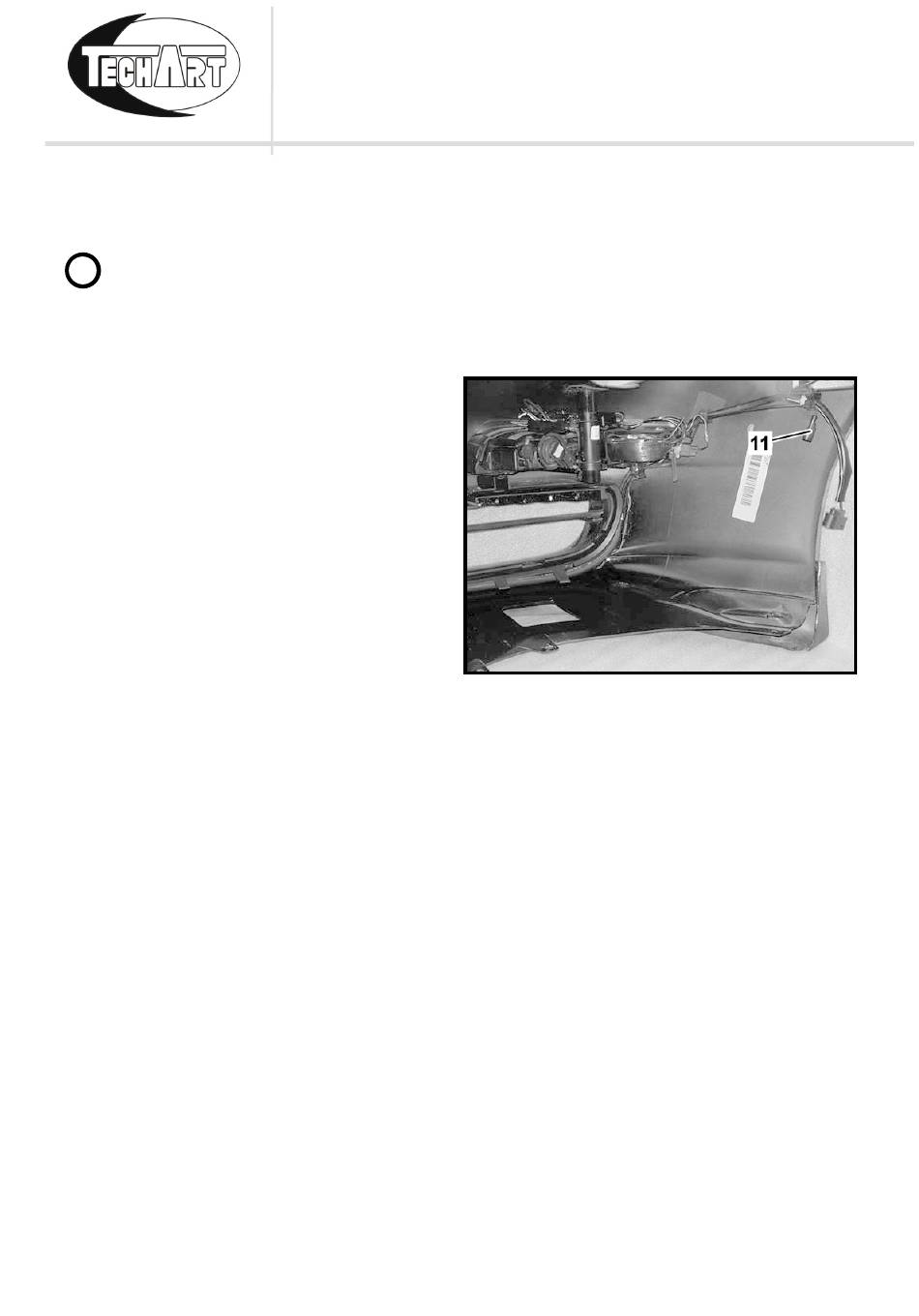

Den TECHART Kabelbaum
087.180.100.502 verlegen das
rote Kabel mit der 1-fachen
Steckverbindung (11) kommt auf
die rechte Seite.
3
TECHART Tagfahrleuchte rechts mit der Verbindungskabel TFL/Steuergerät
verbinden.
4
TECHART Tagfahrleuchte links, mit der Verbindungskabel TFL/Steuergerät
verbinden.
5
TECHART Kabelbaum mit den 3-Fachstecker mit dem TECHART Steuergerät
verbinden.
6
Verbindungsleitung TFL/Steuergerät mit dem TECHART Steuergerät verbinden.
TECHART Version 01 vom 19.11.2014
MONTAGEANLEITUNG
TECHART Tagfahrlicht
Abb. 12
Seite 14 von 20
