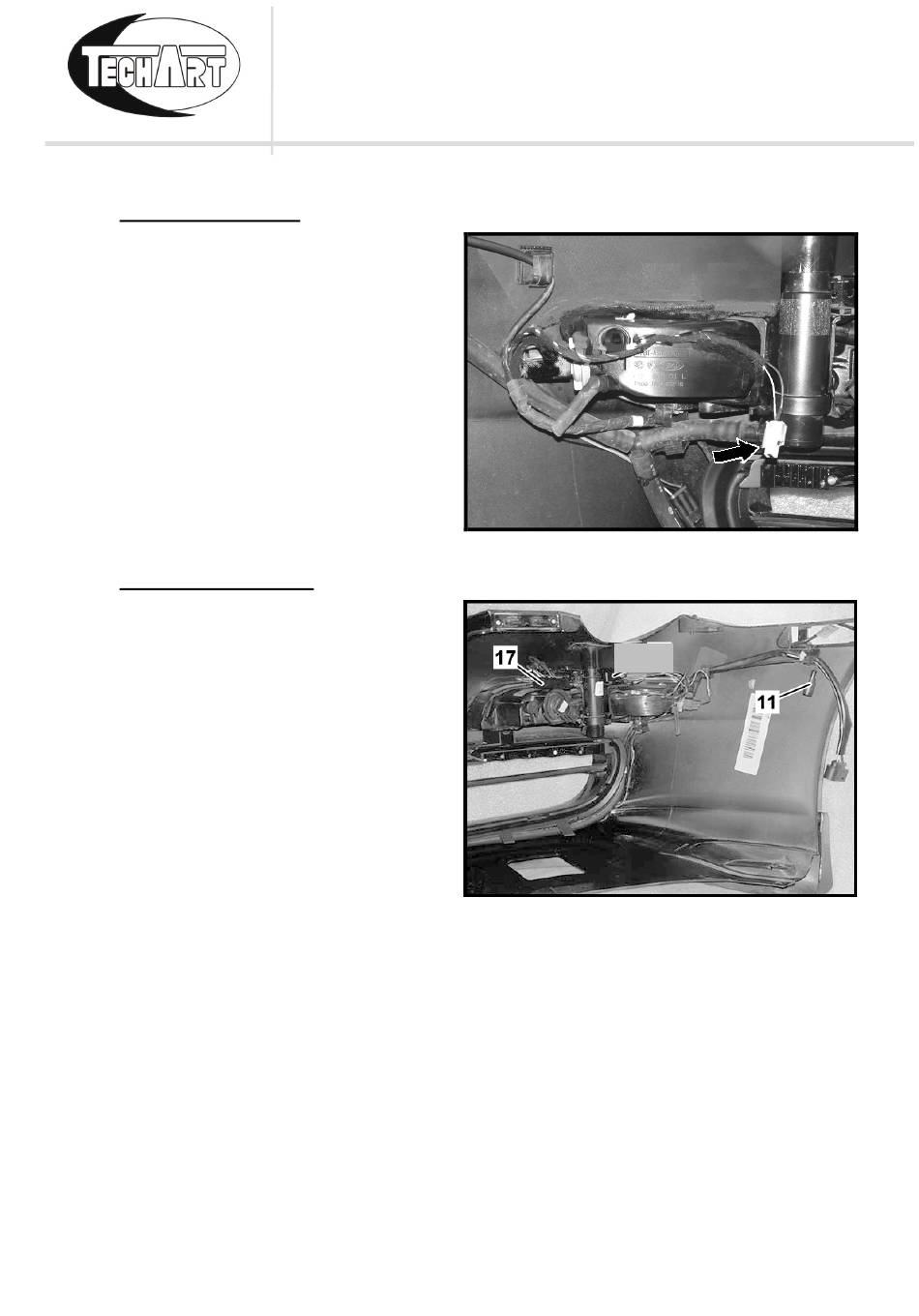

Auf der linken Seite
7
Den Stecker vom Standlicht
abziehen. Stecker bleibt frei.
Auf der rechten Seite
8
Am originalen Kabelbaum ca. 50-
150 mm hinter dem Stecker
Standlicht die Kabel frei legen.
9
Den Stecker vom Standlicht
abziehen. Stecker vom Kabel
abzwicken.
10 Stecker wird nicht mehr benötigt.
11 Das eine graue Kabel vom TECHART Kabelbaum, mit Stoßverbinder rot, an das
grau/rote Kabel am originalen Kabelbaum anklemmen.
12 Das schwarze Kabel vom TECHART Kabelbaum, mit Stoßverbinder rot, an das
braune Kabel (Standlicht Kabel, Minus) am originalen Kabelbaum klemmen.
13 Das andere graue Kabel vom TECHART Kabelbaum, mit Stoßverbinder rot, an
das weiß/orange Kabel (in Richtung Stecker Fahrzeug) am originalen Kabelbaum
anklemmen, (Kabel in Richtung Leuchte bleibt frei und wird nicht mehr benötigt).
14 Die Kabel sauber verlegen und mit Kabelbinder sichern.
TECHART Version 01 vom 19.11.2014
MONTAGEANLEITUNG
TECHART Tagfahrlicht
Abb. 13
Abb. 14
Seite 15 von 20
