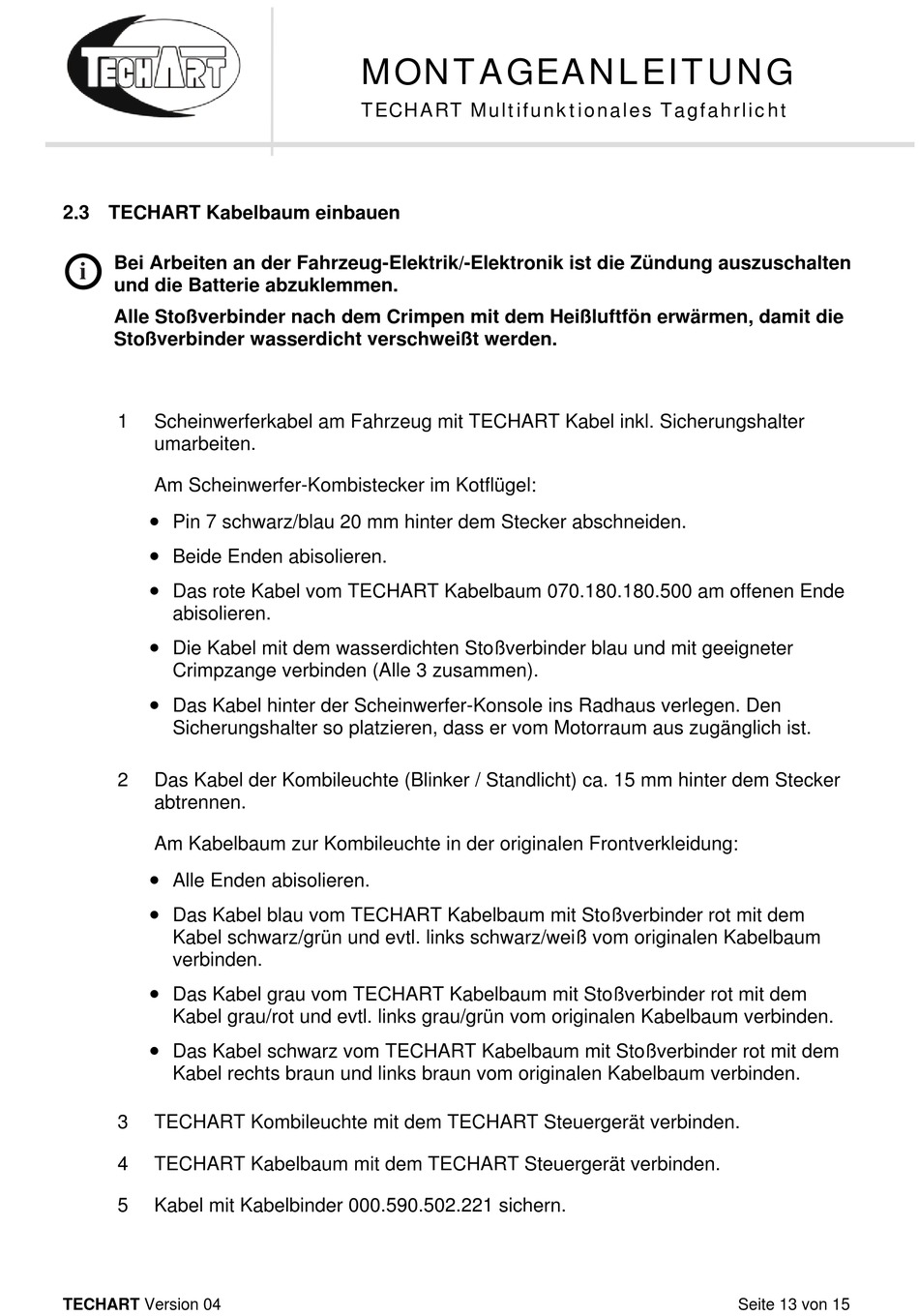

2.3 TECHART Kabelbaum einbauen
Bei Arbeiten an der Fahrzeug-Elektrik/-Elektronik ist die Zündung auszuschalten
i
und die Batterie abzuklemmen.
Alle Stoßverbinder nach dem Crimpen mit dem Heißluftfön erwärmen, damit die
Stoßverbinder wasserdicht verschweißt werden.
1
Scheinwerferkabel am Fahrzeug mit TECHART Kabel inkl. Sicherungshalter
umarbeiten.
Am Scheinwerfer-Kombistecker im Kotflügel:
Pin 7 schwarz/blau 20 mm hinter dem Stecker abschneiden.
Beide Enden abisolieren.
Das rote Kabel vom TECHART Kabelbaum 070.180.180.500 am offenen Ende
abisolieren.
Die Kabel mit dem wasserdichten Stoßverbinder blau und mit geeigneter
Crimpzange verbinden (Alle 3 zusammen).
Das Kabel hinter der Scheinwerfer-Konsole ins Radhaus verlegen. Den
Sicherungshalter so platzieren, dass er vom Motorraum aus zugänglich ist.
2
Das Kabel der Kombileuchte (Blinker / Standlicht) ca. 15 mm hinter dem Stecker
abtrennen.
Am Kabelbaum zur Kombileuchte in der originalen Frontverkleidung:
Alle Enden abisolieren.
Das Kabel blau vom TECHART Kabelbaum mit Stoßverbinder rot mit dem
Kabel schwarz/grün und evtl. links schwarz/weiß vom originalen Kabelbaum
verbinden.
Das Kabel grau vom TECHART Kabelbaum mit Stoßverbinder rot mit dem
Kabel grau/rot und evtl. links grau/grün vom originalen Kabelbaum verbinden.
Das Kabel schwarz vom TECHART Kabelbaum mit Stoßverbinder rot mit dem
Kabel rechts braun und links braun vom originalen Kabelbaum verbinden.
3
TECHART Kombileuchte mit dem TECHART Steuergerät verbinden.
4
TECHART Kabelbaum mit dem TECHART Steuergerät verbinden.
5
Kabel mit Kabelbinder 000.590.502.221 sichern.
TECHART Version 04
MONTAGEANLEITUNG
TECHART Multifunktionales Tagfahrlicht
Seite 13 von 15
