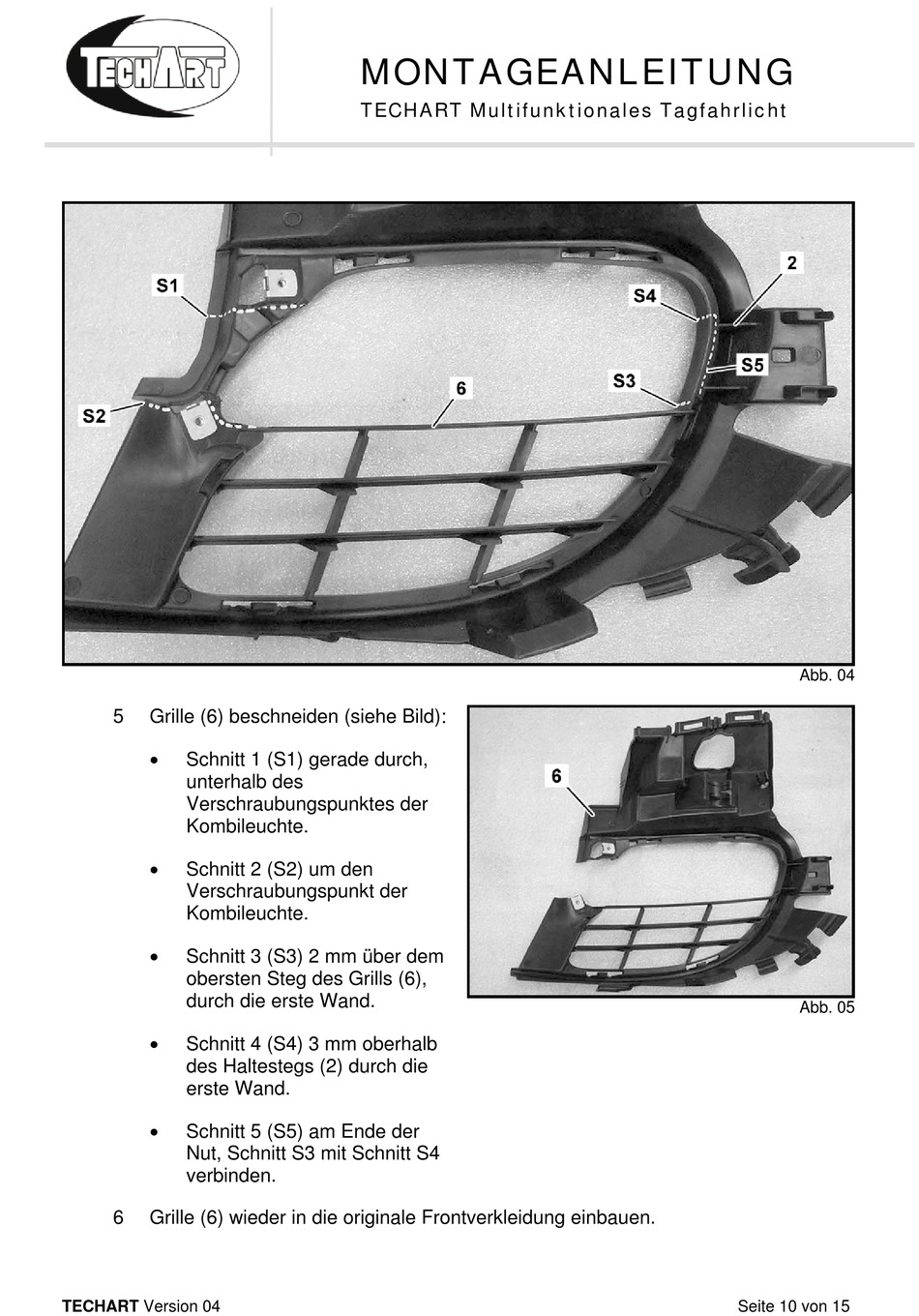

5 Grille (6) beschneiden (siehe Bild):

Schnitt 1 (S1) gerade durch,
unterhalb des
Verschraubungspunktes der
Kombileuchte.

Schnitt 2 (S2) um den
Verschraubungspunkt der
Kombileuchte.

Schnitt 3 (S3) 2 mm über dem
obersten Steg des Grills (6),
durch die erste Wand.

Schnitt 4 (S4) 3 mm oberhalb
des Haltestegs (2) durch die
erste Wand.

Schnitt 5 (S5) am Ende der
Nut, Schnitt S3 mit Schnitt S4
verbinden.
6 Grille (6) wieder in die originale Frontverkleidung einbauen.
