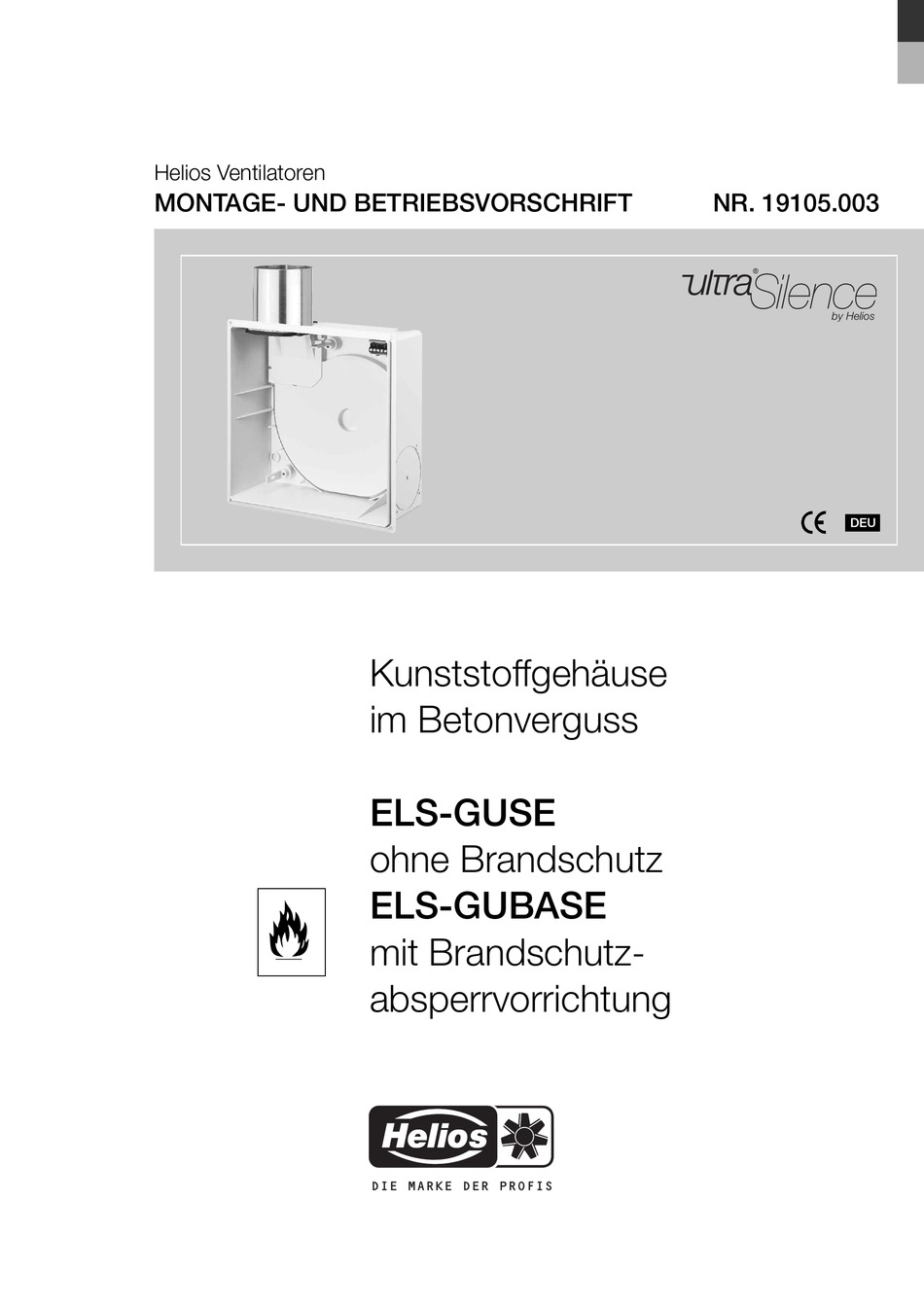

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 19105.003 Kunststoffgehäuse im Betonverguss ELS-GUSE ohne Brandschutz ELS-GUBASE ¬ mit Brandschutz- absperrvorrichtung...
- Seite 2 Korrekte Entsorgung dieses Produktes (Elektromüll) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Montage- und Betriebsvorschrift gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesund- heit nicht durch unkontrollierte Müllbeseitigung zu schaden.
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsvorschrift Gehäuse-Type ELS-GUSE / ELS-GUBASE Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE Seite 2 Wichtige Informationen Seite 2 Warn- und Sicherheitshinweise Seite 2 Garantieansprüche – Haftungsausschluss Seite 2 Vorschriften – Richtlinien Seite 2 Sendungsannahme Seite 2 Einlagerung Seite 2 Einsatzbereich Seite 2 Leistungsdaten... -
Seite 4: Kapitel 1. Allgemeine Montage- Und Betriebshinweise
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf- tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 5: Brandschutz Bei Einsatz Els-Gubase
Länge der Ausblasleitung über 1,5 m und einer Geschosshöhe über 2,75 m erhöhte Druckverluste entstehen, die durch größeren Querschnitt der Hauptleitung ausgeglichen werden müssen. Zur Dimensionierung kann die Helios-ELS-Software eingesetzt werden. Erhältlich über die Helios Website: www.heliosventilatoren.de. -
Seite 6: Kapitel 3. Montage
Montage- und Betriebsvorschrift Gehäuse-Type ELS-GUSE / ELS-GUBASE ELS-GUSE / ELS-GUBASE – Einbauort/-position KAPITEL 3 Betonverguss UP-Gehäuse auf Schalung inklusive Befestigung MONTAGE Abb.7... -
Seite 7: Anschluss-/Flexleitung (Flex-Schlauch)
Montage- und Betriebsvorschrift Gehäuse-Type ELS-GUSE / ELS-GUBASE Anschluss-/Flexleitung (Flex-Schlauch) Biegeradius R > DN der Anschluss-/Flexleitung beachten! HINWEIS Abb.8 Abb.9 ELS-GUSE ELS-GUBASE Anschlussleitung Stahl/Stahlflexlei- (DN 80) tung (DN 80) auf auf Ausblasstutzen Ausblasstutzen stecken und mit stecken und mit Stutzen fest ver- Schraube (Position binden. -
Seite 8: Schaltplan-Übersicht Für Els V
Montage- und Betriebsvorschrift Gehäuse-Type ELS-GUSE / ELS-GUBASE Schaltplan-Übersicht für ELS V.. Ventilator-Serien. Das zutreffende Verdrahtungsschema für die vorgesehenen Ventilatoren bitte ankreuzen! V 60 SS-869 V 100 SS-870 V 60/35 SS-871 V 100/35 SS-872 V 100/60 SS-873 1 2 3 L N 1 2 3 L N 1 2 3 L N 1 2 3 L N... -
Seite 9: Schaltplan-Übersicht Für Els V
When used in combination with a DSEL 3 controller a lamp must not be connected. Dauerphase bei Pour l'utilisation du DSEL3, Permanent life for Helios Type aucune lampe ne peut Alimentation permanente pour DSEL3 être raccordée. ELS VN, VNC, VF Typen... - Seite 10 Montage- und Betriebsvorschrift Gehäuse-Type ELS-GUSE / ELS-GUBASE Notizen:...
- Seite 11 Montage- und Betriebsvorschrift Gehäuse-Type ELS-GUSE / ELS-GUBASE Notizen:...
