4
Montage
4.1
Reflexions-Sensoren
Reflexions-Sensoren montieren
1. Eine optimale Montagestelle ermitteln.
Die Montagestelle muss so gewählt werden, dass
die Reflexions-Sensoren möglichst wenig Vibration
ausgesetzt sind.
Wir empfehlen die Montage an den Halterungen
der Rückspiegel.
Die Konstruktion, an die die Reflexions-Sensoren
montiert werden, darf nicht so stark belastet
werden, dass sie Schaden nimmt. Schäden
können beispielsweise durch das Gewicht der
Reflexions-Sensoren in Kombination mit Vibration
entstehen.
2. Den rechten
und linken
seitlich an der Fahrzeugkabine befestigen.
3. Die Halterung
Bei Bedarf ein zum Befestigungsort passendes
Reduzierstück
4. Die Reflexions-Sensoren wie dargestellt in
Fahrtrichtung ausrichten.
Dabei muss darauf geachtet werden, dass die
Oberkannte genau waagrecht verläuft
(Wasserwaage verwenden). Es dürfen sich
keinesfalls Traktorteile oder andere
Maschinenteile im Messbereich befinden. Somit
sollen die Reflexions-Sensoren außerhalb der
Außenkante des Traktors
✓ Montage der Reflexions-Sensoren
abgeschlossen
14 / 60
Reflexions-Sensor
am Befestigungsort montieren.
wählen.
liegen.

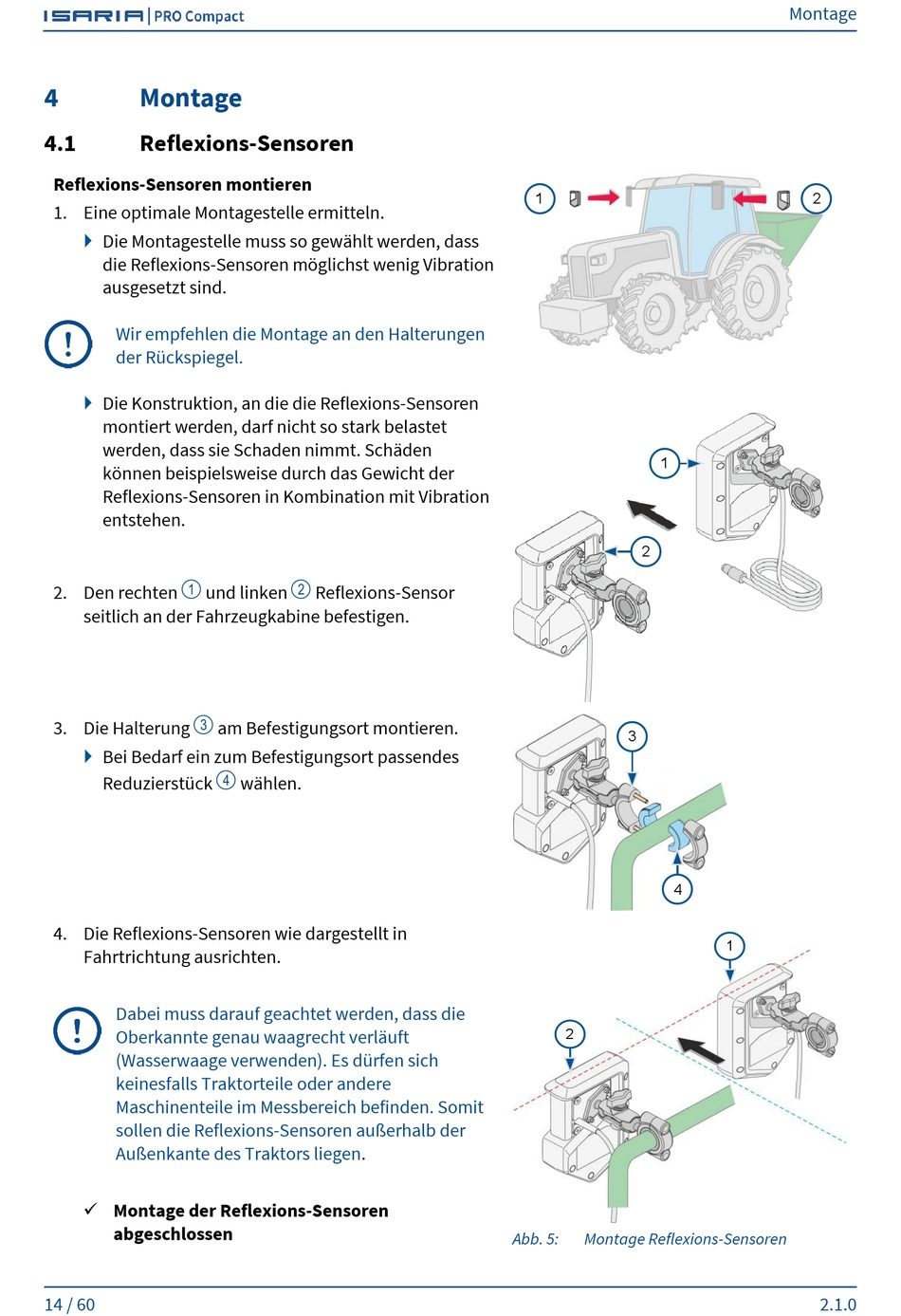

Abb. 5:
Montage Reflexions-Sensoren
Montage
2.1.0
