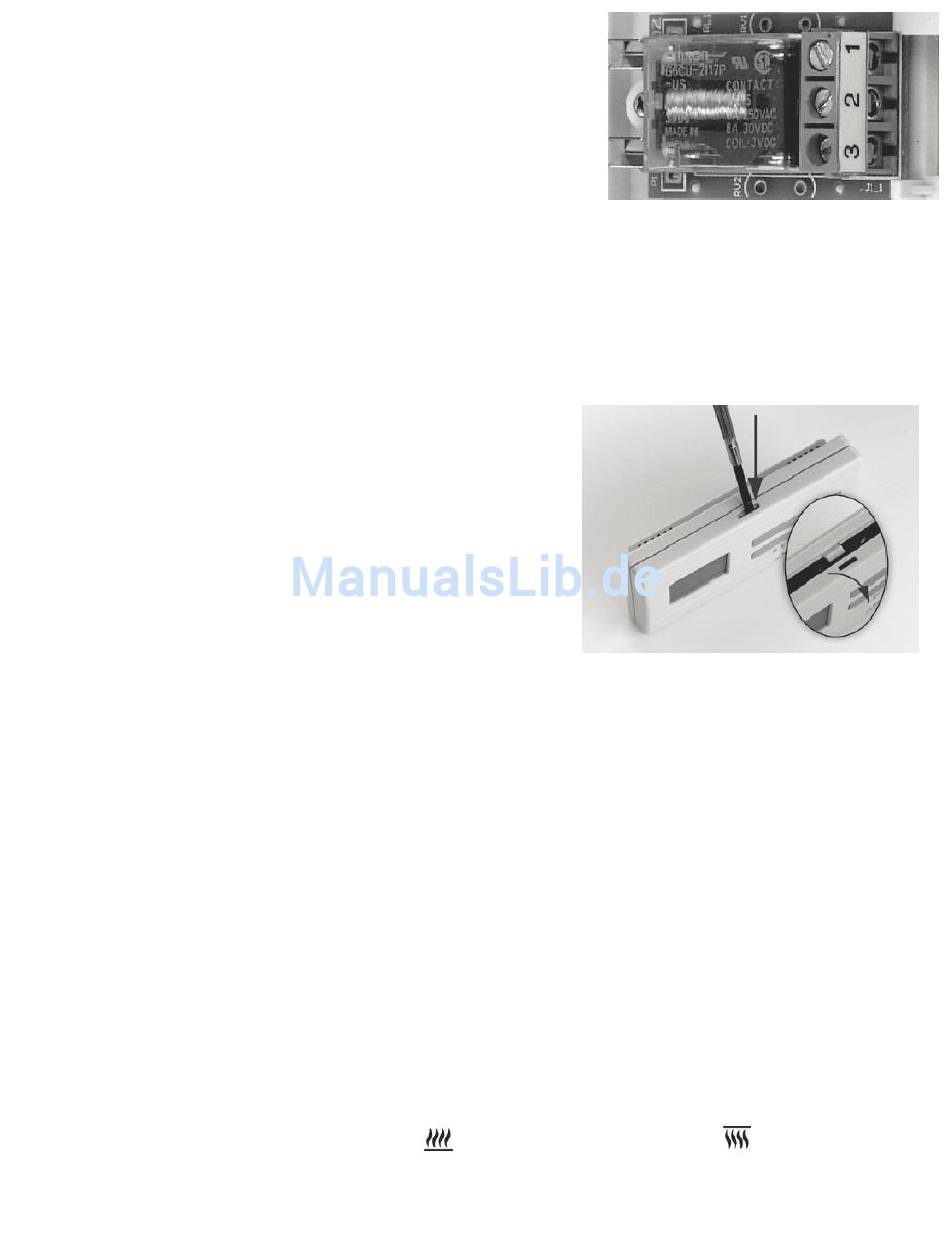

Die beiden – für Anschluss des Raumthermostats bestimmten – Anschlusspunkte des zu
regelnden Gerätes (Heizungsgerät/Klimaanlage) sind an die – in Ruheposition des Relais
geöffneten – Klemmen 1 (NO) und 2 (COM) der Reihenklemme anzuschließen.
Möchten Sie die Steuerung eines alten Kessels, oder eines anderen Gerätes (z.B. Pumpe)
realisieren, wo keine Anschlusspunkte für den Anschluss eines Raumthermostats vorhanden
sind, sind die Anschlusspunkte 1 und 2 des Empfängers, wie die Anschlüsse eines Schalters an
den Stromkreis der Netzanschlussleitung des zu steuernden Gerätes wie folgt anzuschließen.
Die zum Leitungsanschluss entfernte interne Verkleidung ist nach Durchführung der Montage zur
Vermeidung der Stromschläge zurückzulegen.
ACHTUNG! Bei Errichtung der Anschlüsse sind die Belastbarkeit des Relais des Empfängers und die Anweisungen des Herstellers des
Heizungsgerätes oder der Klimaanlage jeweils zu beachten! Der Anschluss ist durch einen Fachmann durchführen zu lassen!
Die an Anschlusspunkten 1 und 2 erscheinende Spannung hängt nur vom gesteuerten System ab, daher wird der Querschnitt der benutzten Leitung vom
Typ des gesteuerten Gerätes bestimmt. Die Länge der Leitung ist egal.
3. INBETRIEBNAHME DES THERMOSTATES, GRUNDEINSTELLUNGEN
3.1.

Einlegen der Batterien

Der Batteriehalter befinde sich in der Innenseite der Vorderseite der Verkleidung. Gemäß
der markierten Polarität sind 2 Stück AA Batterien (LR6) in den Halter zu unterbringen.
Nach Einlegen der Batterien wird die laut werksseitiger Einstellung gemessene
Innentemperatur auf dem Display sichtbar. (Erscheint diese Information auf dem Display
nicht, drücken Sie innerhalb der Verkleidung des Geräts die auf dem Grundpaneel
befindliche Taste „RESET").
Nach Einlegen der Batterien spranzen Sie die vordere Abdeckung des Geräts zurück und
drücken Sie die Taste "SET". Nach Drücken der Taste "SET" hört das Blinken des Displays
auf, wechselt auf das Grundbild und die Einstellung kann begonnen werden.
3.2.

Einstellung des aktuellen Tages und der genauen Uhrzeit

Zunächst drücken Sie die Taste „SET", damit auf dem Display das Grundbild erscheint,
danach drücken Sie die Taste „DAY". Hierbei erscheint die erste Silbe des aktuellen Tages (bei der ersten Inbetriebnahme die Silbe MON, die für Montag
steht). Blinkend, sowie die Zeichen der Uhr und der Minuten sind sichtbar.
Mit den auf der vorderen Abdeckung befindlichen großen Tasten (+ und -) wählen Sie die erste Silbe für den aktuellen Tag aus (Montag: MON,
Dienstag: TUE, Mittwoch: WED, etc.)
Drücken Sie wiederholt die Taste „DAY" Das Blinken der den ausgewählten Tag zeigenden Silbe hört auf und wird kontinuierlich sichtbar, wobei die
Zahlen, die die Uhr bedeuten, blinken. Mittels der großen Tasten (+ und -) auf der Vorderseite stellen Sie die aktuellen Uhrzeit Drücken Sie wiederholt
die Taste „DAY".
Hierbei hört das Blinken der Zahlen, die für die Uhr stehen auf und werden kontinuierlich ersichtlich, wobei die Zahlen, die für die Minuten stehen,
blinken. Auf der Vorderseite des Gerätes ist der Wert der aktuelle Minutenwert des aktuellen Zeitpunktes mittels den großen (+ und -) Tasten
einzustellen.
Möchten Sie an der Einstellung ändern, drücken Sie wiederholt die Taste „DAY", damit Sie zum Beginn der Einstellungen zurückkehren können.
Wünschen Sie die Einstellungen zu beenden, bestätigen Sie diese durch Drücken der Taste "SET". In diesem Fall werden die eingestellten Angaben
erfasst und auf dem Display des Gerätes erscheint das Grundbild (wenn 15 Sekunden lang keine Taste gedrückt wird, werden die Einstellungen auch von
sich selbst bestätigt und auf dem Display des Geräts erscheint das Grundbild).
3.3. Wechsel zwischen den Betriebsweisen Heizung und Kühlung
Auch der einfache Wechsel zwischen der Betriebsweise Heizung (werksseitige Grundeinstellung) und der Betriebsweise Kühlung ist möglich. Die
Anschlusspunkte 1 (NO) und 2 (COM) des Ausgangsrelais des Thermostats werden in Betriebsweise Heizung bei einer Temperatur unter der
programmierten Temperatur, in Betriebsweise Kühlung bei einer Temperatur über der programmierten Temperatur geschlossen (unter
Berücksichtigung der eingestellten Schaltsensibilität). Der geschlossene Zustand der Anschlusspunkte 1 (NO) und 2 (COM) des Ausgangsrelais wird auf
dem Display des Geräts in Betriebsweise Heizung mit dem Symbol
angezeigt.
Um zwischen den Betriebsweisen wechseln zu können, drücken Sie zuerst die Taste "SET", damit auf dem Display des Geräts das Grundbild erscheint.
Danach drücken Sie die Taste "SET" und halten Sie gedrückt, und drücken Sie auch die Taste "COPY". In diesem Fall erscheint an Stelle der Uhr die
Aufschrift mit den Betriebsweisen Heizung („HEAT") oder Kühlung („COOL"). Zwischen den Betriebsweisen kann man mit den großen und Tasten
, in Betriebsweise Kühlung mit dem Symbol in der linken unteren Ecke
