2.
Dann läßt sich die Rollengruppe durch gleichmäßiges
Ziehen an beiden Seiten aus der Mähspindel entfer-
nen.
3.
Für vorschriftsmäßiges Schleifen der Spindel, den
Anleitungen im TORO Schärfen von Spindel- und
Sichelmähern-Handbuch, Druck Nr. 80-300PT folgen.
WICHTIG: Nach Abschluß des Schleifvorganges, die
Mähspindel wieder zusammenbauen, die
Lagereinstellung kontrollieren sowie das obere
Ablenkblech und die Leiste einstellen; siehe Abschnitt
Einstellen der Höhe des Ablenkbleches und Einstellen
der oberen Leiste. Zum Abschluß der
Schleifmaßnahme ist die Mähspindel zu schärfen. Um
den korrekten Abgleich der hinteren Rolle in den
Rollenprofilen zu gewährleisten ist sicherzustellen, daß
sich die Rolle in den Profilen ungehindert drehen läßt,
bevor die Maschinenschrauben an den Lagerwellen
festgezogen werden. Vor dem Festziehen ist den
Maschinenschrauben mittelstarkes Locktite Nr. 242
aufzutragen.
WARTEN UND EINSTELLEN DER
SPINDELLAGER
WICHTIG: Vor Entfernen der Mähspindel ist der
Spindelantriebsmotor zu entfernen, um einer
Beschädigung der Hydraulikschläuche vorzubeugen.
Zu empfehlen ist eine regelmäßige Kontrolle des
Widerstandes, der sich auf die Spindellager auswirkt.
Vorschriftsmäßiges Einstellen der Spindellager gewährleis-
tet minimales Drehmoment der Spindelgruppe und beugt
gegen Endspiel in der Spindel vor. Alle Messungen und
Einstellungen des Spindeldrehmoments sind nur an kom-
plett montierter Mähspindel durchzuführen. Die
Spindellager lassen sich wie folgt kontrollieren und ein-
stellen:
1.
Zunächst das Untermesser so einstellen, daß es keinen
Kontakt mit den Spindelmessern hat.
2.
Das zum Drehen der Spindel erforderliche Moment
liegt zwischen 5,4 - 9,5 Nm. Das Moment ist mit
einem Drehmomentschlüssel nachzuprüfen.
Wenn das Drehmoment der Spindel außerhalb dieses
Bereiches liegt oder ein Endspiel läßt sich an der Spindel
feststellen, sind die Spindellager wie folgt einzustellen:
8
1.
Die Sicherungsmuttern von der Gegengewichts-
endkappe entfernen und die Endkappe von den
Stehbolzen abziehen (Bild 10).
2.
Die Spindellager-Abgleichmutter entfernen. Den Kopf
der Sechskantschraube am Ende der Spindelwelle mit
einem kleinen Hammer solange anklopfen, bis das
Endspiel der Spindel wahrnehmbar ist.
3.
Die Spindel am Drehen hindern und die
Spindellagereinstellmutter soweit drehen, bis das
Endspiel der Spindel verschwunden ist.
4.
Das Drehmoment der Spindel mit Hilfe eines
angemessenen Drehmomentschlüssels kontrollieren.
Das Drehmoment der Spindel muß zwischen 5,4 - 9,5
Nm liegen. Kontrollieren, daß die Spindel kein
Endspiel hat und sich ungehindert drehen läßt.
5.
Die Gegengewichtsendkappe wieder anbringen.

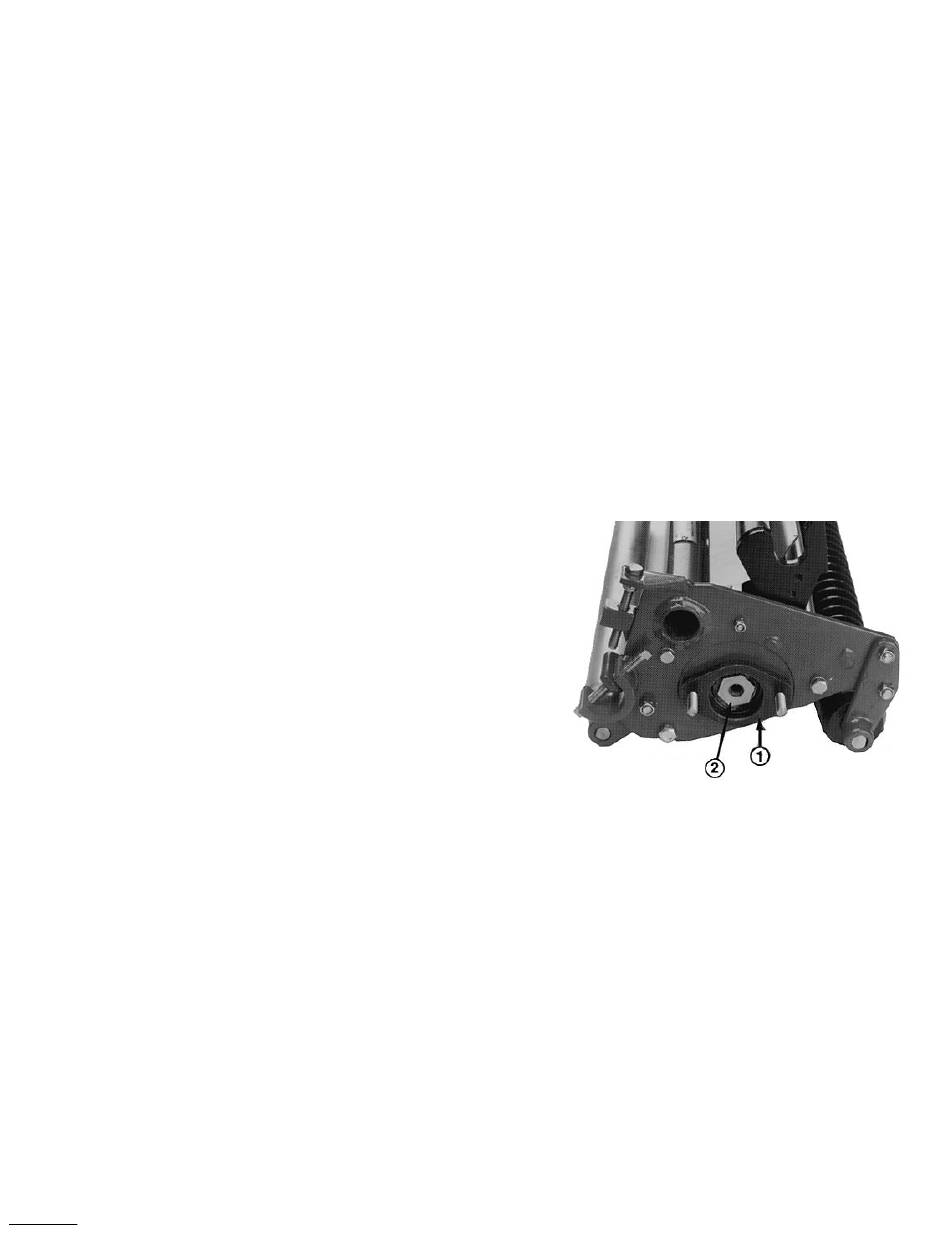

1. Spindellagergehäuse
2. Keilmutter
ENTFERNEN DER SPINDEL-
GRUPPE
WICHTIG: Vor dem Entfernen der Mähspindel ist der
Spindelantriebsmotor zu entfernen, um einer
Beschädigung der Hydraulikschläuche vorzubeugen.
1.
Die vordere Rollengruppe entfernen.
2.
Die Gegengewichtsendkappe entfernen (Bild 10).
3.
Die große Lagereinstellmutter vom Gegengewichts-
Bild 11
