7 Bedienung bei Verwendung eines PC
7.6 Beispiel einer Parametrierung und Messwertauswertung für SENTRON PAC5200
✧
Wählen Sie in der Registerkarte Konfigurieren im Element Aufzeichnungsparameter (siehe
Aufzeichnungsparameter) den Sofortstart.
Bild 7-80
✧ Speichern Sie die von Ihnen erstellte Gerätekonfiguration unter der Registerkarte Konfigurieren,
Element Konfiguration in Datei sichern als aktiven Parametersatz gemäß "Konfiguration in Datei
sichern".
✧
Aktivieren Sie den aktiven Parametersatz im Gerät gemäß "Aktivierung des Parametersatzes".
HINWEIS
Nach Änderung der Netzwerkeinstellungen und der anschließenden Aktivierung der Parameter führt das Gerät
einen Reset aus.
7.6.4 Ausführung der Messung
✧
Schalten Sie die Nennspannungen und -ströme an den Messeingängen E und F des SENTRON PAC5200
unter Beachtung der Sicherheitshinweise gemäß Inbetriebnahme ein.
✧ Lesen Sie in der Registerkarte Messwertanzeige und Auswertung die Messwerte ab, indem Sie im
Navigationsfenster die Elemente Betriebsmesswerte, Harmonische, Leistung und Energie,
Binärausgänge sowie Grenzwerte gemäß Messwertanzeige und Auswertung abrufen.
Auf der Benutzeroberfläche wird der Status des Binärausgangs G1/3 angezeigt, der der parametrierten
Meldung UL12_>11kV entspricht.
Wird der parametrierte Grenzwert der Spannung UL12 überschritten, wird in der Tabelle eine
Grenzwertmeldung ausgegeben.
HINWEIS
Messwerte und Meldungen werden nach jeweils 5 s in der Registerkarte Messwertanzeige und Auswertung
aktualisiert.
✧
Lassen Sie sich in der Registerkarte Messwertanzeige und Auswertung die Power Quality-Ereignisse
und die Auslastung des Speichers anzeigen.
190

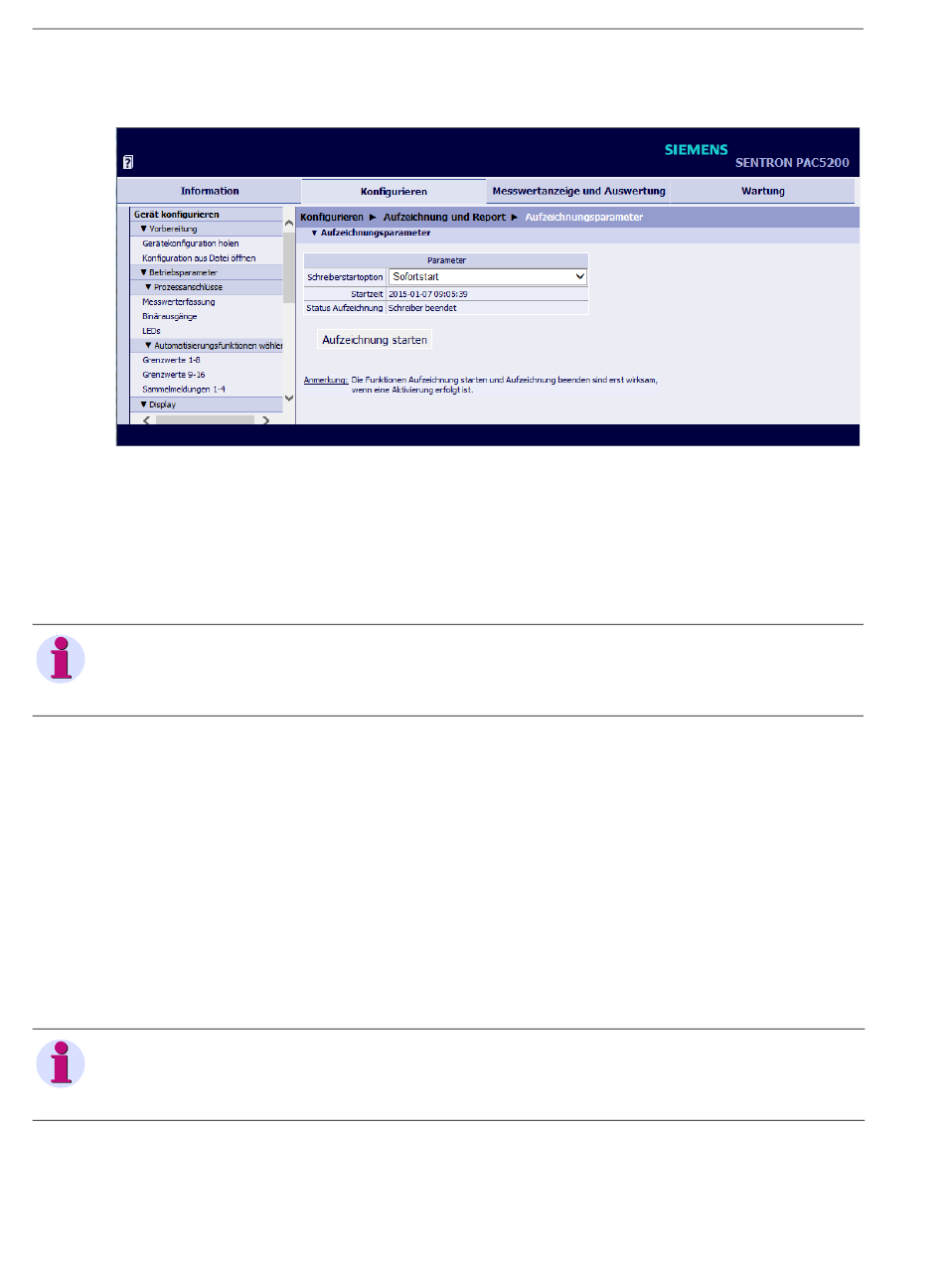

Registerkarte Konfigurieren, Beispiel Sofortstart
