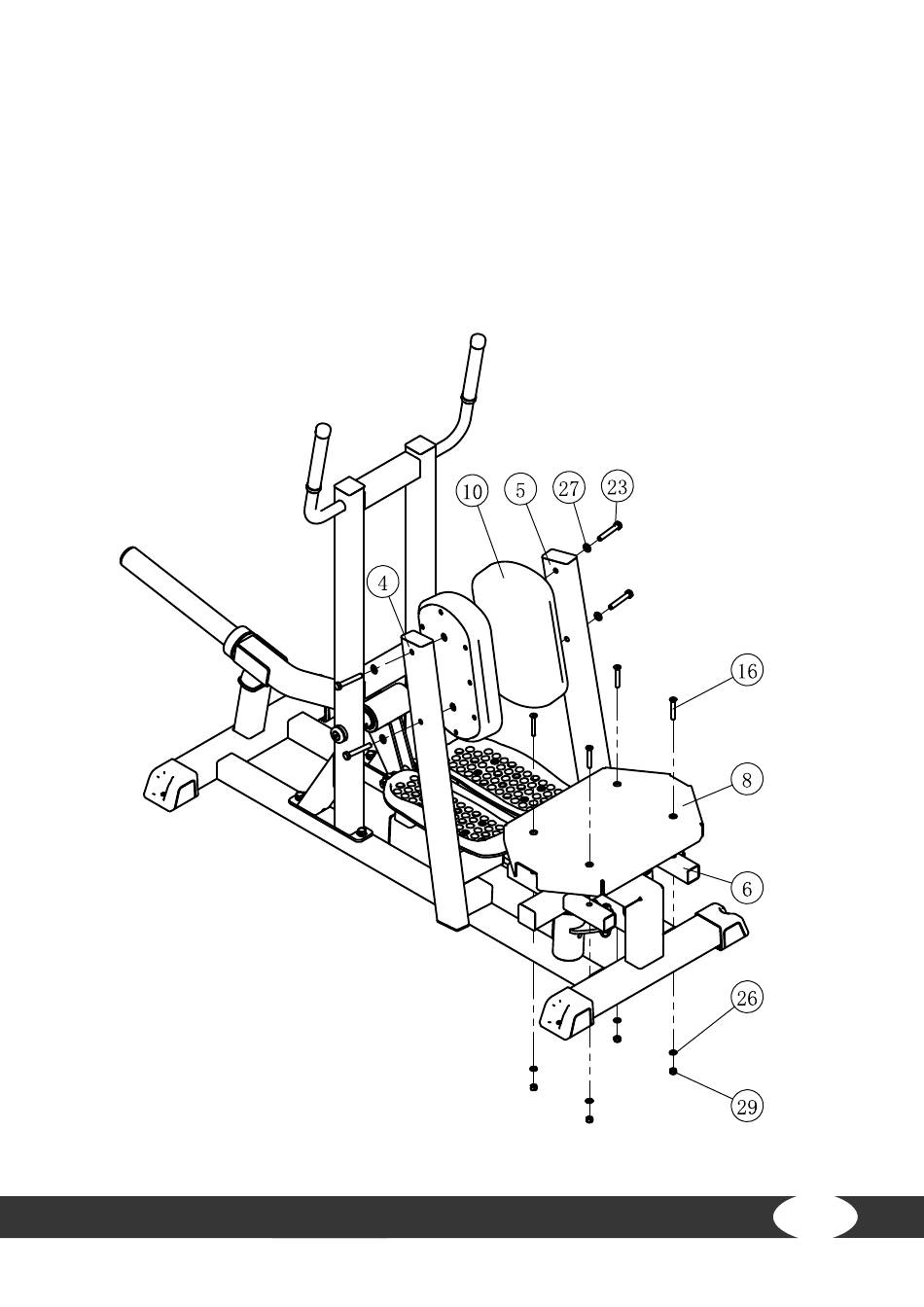

STEP 5
1. Attach the Foot Plate (#8) to the Pedal Fixed Mount ASSY (#6) using:
four M8*55 FHCS (#16)
Schritt 5:
Montage der Fußplatte und der Beinpolster
four Φ9*Φ16*1.6 Flat Washer (#26)
1.
Befestigen Sie die Fußplatte (8) mit vier M8*55-Schrauben (23), vier Ø9*Ø16*1,6-
four M8 Nylon Lock Nut (#29)
Unterlegscheiben und vier M8-Sicherungsmuttern (29) an der festen Pedalhalterung (6).
2. Attach two Leg Pad (#10) to the Left Swing Frame ASSY (#4) and the Right Swing
2.
Befestigen Sie die beiden Beinpolster (10) mit vier M10*65-Schrauben (23) und vier Ø11*Ø20*2-
Frame ASSY (#5) using:
Unterlegscheiben (27) am linken (4) und rechten (5) Schwenkrahmen.
3.
Ziehen Sie die Schrauben und Muttern mit den entsprechenden Werkzeugen fest.
four M10*65 HHB (#23)
four Φ11*Φ20*2 Flat Washer (#27)
Note: Wrench tighten bolts and Nylon Lock Nuts.
18
17
