Schritt 2:

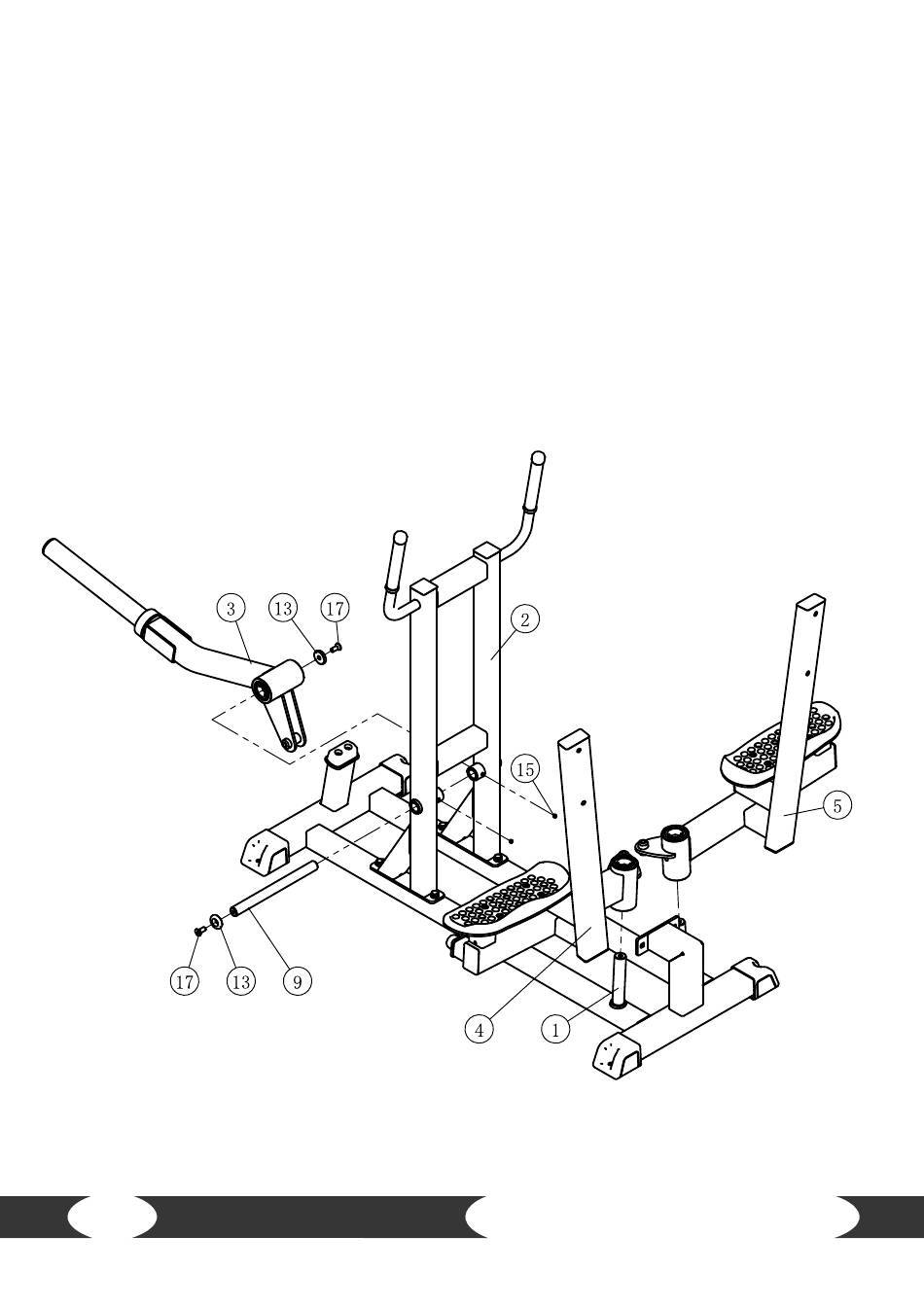

Montage der Hantelstangenablage und der Schaukelgestelle
STEP 2
1.
Befestigen Sie das Gewichtshorn (3) am Griffrahmen (2) mit einer Welle (9), zwei Abdeckkappen
(13), zwei M8*6 Schrauben (15) und zwei M10*25 Schrauben (17) .
1. Attach the Barbell Bar Rack ASSY (#3) to the Stand Frame ASSY (#2) using:
2.
Platzieren Sie den linken Schwenkrahmen (4) und den rechten Schwenkrahmen (5) auf den
one Shaft (#9) two Φ38 Cap (#13)
entsprechenden Aufnahmen des Grundrahmen (1).
two M8*6 Socket Set Screw (#15)
3.
Ziehen Sie die Schrauben mit den entsprechenden Werkzeugen fest.
two M10*25 FHCS (#17)
2. Attach the Left Swing Frame ASSY (#4) and the Right Swing Frame ASSY (#5) to the
Bottom Frame ASSY (#1).
Note: Wrench Tighten Bolts.
14
Assembly
Standing Hip Abductor IFP
15
