four M10*30 HHB (#22)
four Φ10 Spring Washer (#25)

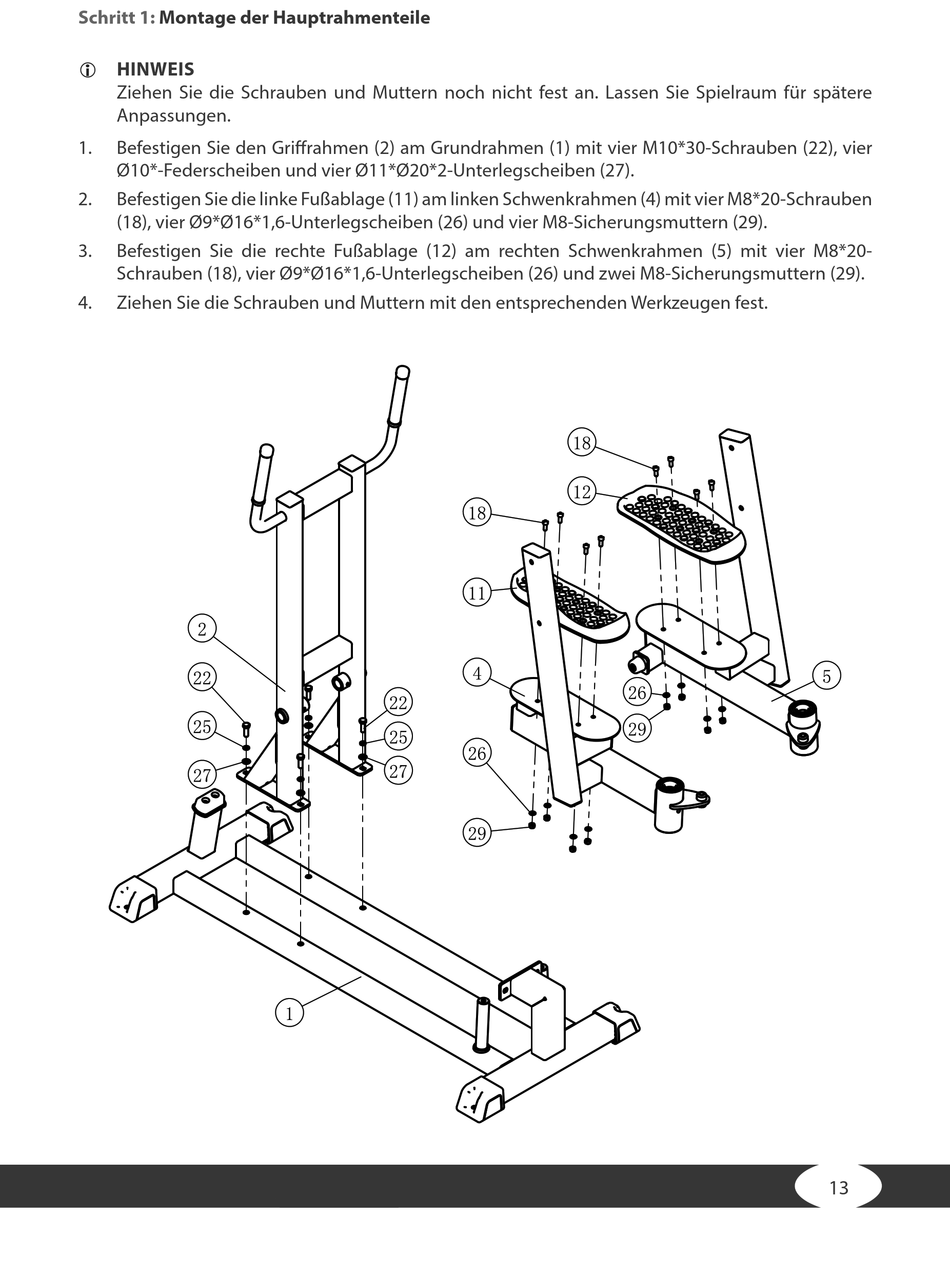

Schritt 1:
Montage der Hauptrahmenteile
four Φ11*Φ20*2 Flat Washer (#27)
2. Attach the Left Pedal (#11) to the Left Swing Frame ASSY (#4) using:
HINWEIS
L
four M8*20 SHCS (#18)
Ziehen Sie die Schrauben und Muttern noch nicht fest an. Lassen Sie Spielraum für spätere
Anpassungen.
four Φ9*Φ16*1.6 Flat Washer (#26)
1.
Befestigen Sie den Griffrahmen (2) am Grundrahmen (1) mit vier M10*30-Schrauben (22), vier
four M8 Nylon Lock Nut (#29)
Ø10*-Federscheiben und vier Ø11*Ø20*2-Unterlegscheiben (27).
3. Attach the Right Pedal (#12) to the Right Swing Frame ASSY (#5) using:
2.
Befestigen Sie die linke Fußablage (11) am linken Schwenkrahmen (4) mit vier M8*20-Schrauben
(18), vier Ø9*Ø16*1,6-Unterlegscheiben (26) und vier M8-Sicherungsmuttern (29).
four M8*20 SHCS (#18)
3.
Befestigen Sie die rechte Fußablage (12) am rechten Schwenkrahmen (5) mit vier M8*20-
four Φ9*Φ16*1.6 Flat Washer (#26)
Schrauben (18), vier Ø9*Ø16*1,6-Unterlegscheiben (26) und zwei M8-Sicherungsmuttern (29).
four M8 Nylon Lock Nut (#29)
4.
Ziehen Sie die Schrauben und Muttern mit den entsprechenden Werkzeugen fest.
Note: Wrench Tighten Bolts and Nylon Lock Nuts.
