PL
Instrukcja szybkiego uruchamiania
rejestratora TruVision DVR 42

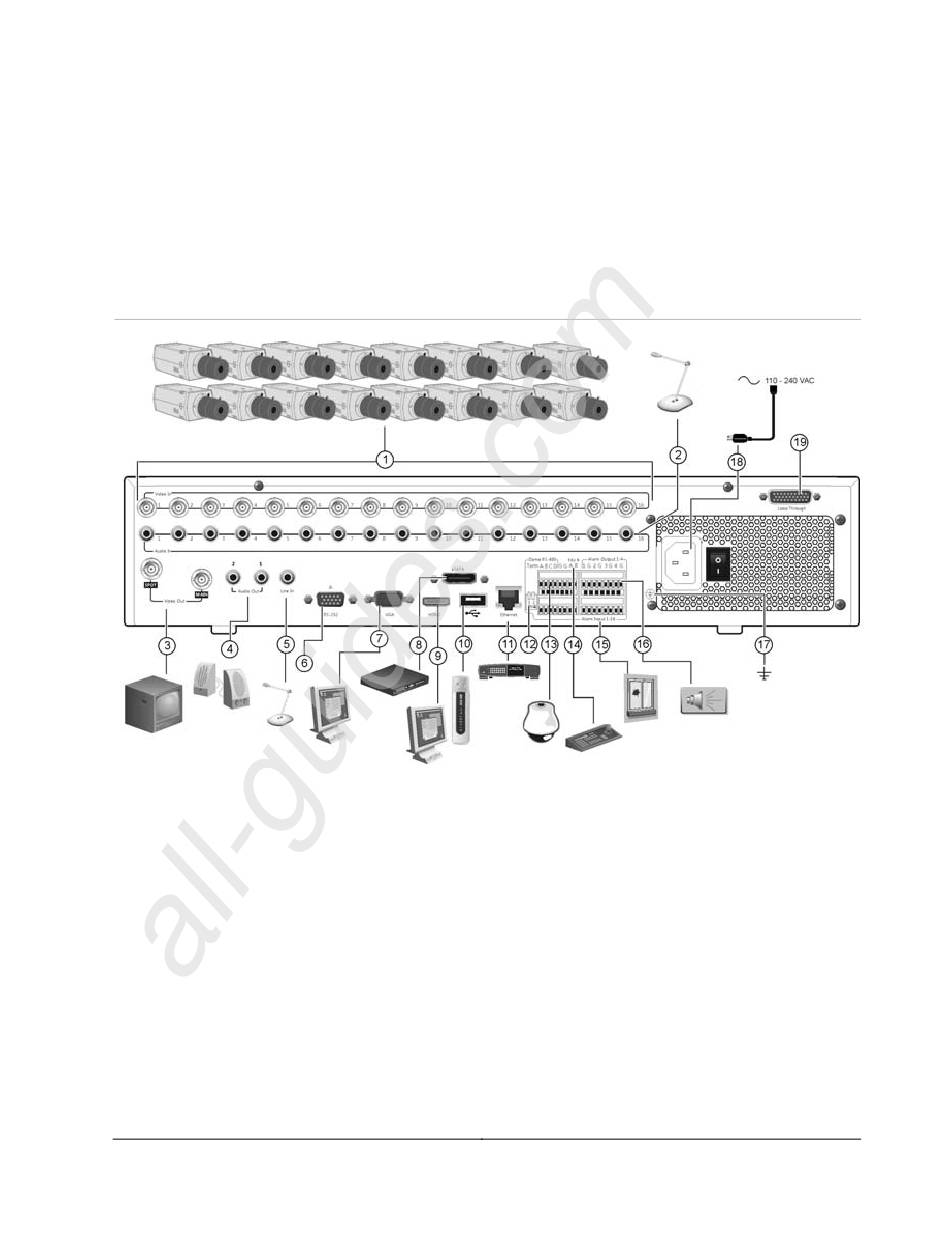

Rysunek 1: Panel tylny – schemat połączeń
1. Podłącz do 16 kamer analogowych.
2. Podłącz do 16 wejść audio do złącz RCA.
3. Podłącz do dwóch monitorów CCTV: monitor
główny i podglądu.
4. Podłącz do głośników w celu uzyskania audio.
5. Podłącz złącze RCA do mikrofonu.
6. Podłącz do urządzenia RS-232.
7. Podłącz do monitora VGA.
8. Podłącz do opcjonalnego urządzenia eSATA,
takiego jak dysk twardy SATA lub nagrywarka
CD/DVD-RW.
9. Podłącz do telewizora HD. Połączenie HDMI
obsługuje cyfrowe audio i wideo.
Instrukcja szybkiego uruchamiania rejestratora TVR 42
All manuals and user guides at all-guides.com
10. Podłącz do opcjonalnego urządzenia USB,
11. Podłącz do sieci.
12. Zakończ linię do kamer, używając przełącznika
13. Podłącz kamerę PTZ.
14. Podłącz do klawiatury (pokazano KTD-405).
15. Podłącz do 16 alarmowych kabli wejściowych do
16. Podłącz do czterech przekaźnikowych wyjść
17. Podłączony do uziemienia
18. Podłączanie do zasilacza.
19. Zapętlij do 16 kamer analogowych.
takiego jak mysz, nagrywarka CD/DVD lub dysk
twardy. Rejestrator obsługuje napędy DVD i dyski
twarde USB za pośrednictwem portów USB z
przodu i z tyłu urządzenia.
RS-485. Ustawienie domyślne to Off (Wył.).
wyjść.
alarmu.
